優化PCB設計來提高超級結MOSFET性能,怎麼做?
發布時間:2015-07-29 責任編輯:sherry
【導讀】與傳統平麵MOSFET技術相比,超級結MOSFET可顯著降低導通電阻和寄生電容。導通電阻的顯著降低和寄生電容的降低雖然有助於提高效率,但也產生電壓(dv/dt)和電流(di/dt)的快速開關轉換,形成高頻噪聲和輻射EMI。那麼如何優化PCB設計呢?來以最大限度提高超級結MOSFET的性能?
基於最近的趨勢,提高效率成為關鍵目標,為了獲得更好的EMI而采用慢開關器件的權衡並不值得。超級結可在平麵MOSFET難以勝任的應用中提高效率。與傳統平麵MOSFET技術相比,超級結MOSFET可顯著降低導通電阻和寄生電容。導通電阻的顯著降低和寄生電容的降低雖然有助於提高效率,但也產生電壓(dv/dt)和電流(di/dt)的快速開關轉換,形成高頻噪聲和輻射EMI。

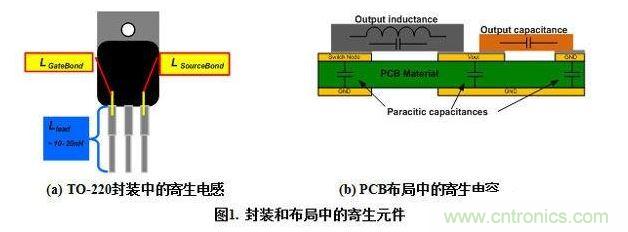

為驅動快速開關超級結MOSFET,必須了解封裝和PCB布局寄生效應對開關性能的影響,以及為使用超級結所做的PCB布局調整。主要使用擊穿電壓為500-600V的超級結MOSFET。在這些電壓額定值中,工業標準TO-220、TO-247、TO-3P和TO-263是shi應ying用yong最zui廣guang泛fan的de封feng裝zhuang。封feng裝zhuang對dui性xing能neng的de影ying響xiang有you限xian,這zhe是shi因yin為wei內nei部bu柵zha極ji和he源yuan極ji綁bang定ding線xian長chang度du是shi固gu定ding的de。隻zhi有you引yin腳jiao的de長chang度du可ke以yi改gai變bian,以yi減jian少shao封feng裝zhuang的de源yuan極ji電dian感gan。如ru圖tu1(a)所示,10nH的典型引線電感看起來不大,但這些MOSFET的di/dt可輕鬆達到500A/μs!假定di/dt為500A/μs,10nH引線電感上的電壓為VIND=5V;而10nH引線電感的關斷di/dt為1,000A/μs,可產生VIND=10V的(de)電(dian)壓(ya)。大(da)多(duo)數(shu)應(ying)用(yong)和(he)設(she)計(ji)都(dou)未(wei)考(kao)慮(lv)到(dao)此(ci)附(fu)加(jia)電(dian)感(gan)也(ye)會(hui)產(chan)生(sheng)電(dian)壓(ya),但(dan)這(zhe)一(yi)點(dian)不(bu)可(ke)忽(hu)視(shi)。以(yi)上(shang)簡(jian)單(dan)計(ji)算(suan)顯(xian)示(shi),封(feng)裝(zhuang)的(de)總(zong)源(yuan)極(ji)電(dian)感(gan),即(ji)綁(bang)定(ding)線(xian)和(he)引(yin)腳(jiao)電(dian)感(gan)必(bi)須(xu)降(jiang)低(di)至(zhi)可(ke)接(jie)受(shou)的(de)數(shu)值(zhi)。噪(zao)聲(sheng)的(de)另(ling)一(yi)個(ge)來(lai)源(yuan)是(shi)布(bu)局(ju)寄(ji)生(sheng)效(xiao)應(ying)。有(you)兩(liang)種(zhong)可(ke)見(jian)的(de)布(bu)局(ju)寄(ji)生(sheng)效(xiao)應(ying):寄生電感和寄生電容。1cm走線的電感為6-10nH,通過在PCB頂部添加一層並在PCB底部添加GND層,可降低此電感值。另一類型是寄生電容。圖1(b)顯xian示shi了le布bu局ju中zhong容rong性xing寄ji生sheng效xiao應ying的de原yuan理li。寄ji生sheng電dian容rong由you兩liang條tiao相xiang近jin走zou線xian之zhi間jian或huo走zou線xian與yu另ling外wai一yi側ce的de地di平ping麵mian之zhi間jian引yin起qi。另ling一yi種zhong電dian容rong為wei器qi件jian和he地di平ping麵mian間jian的de電dian容rong。PCB板兩麵上的兩個並行走線能夠增加電容,同時還能減少回路電感,從而減少電磁噪聲輻射。下次設計需要超級結MOSFET時,請考慮這些布局提示。

因為MOSFET是單極性器件,因此寄生電容是開關瞬態唯一的限製因素。電荷平衡原理降低了特定麵積的導通電阻,而且,與標準MOSFET技術相比,相同RDS(ON)下的芯片尺寸更小。圖1顯示超級結MOSFET和標準平麵型MOSFET的電容。標準MOSFET的Coss為中度線性變化關係,而超級結MOSFET的Coss曲線呈現高度非線性關係。因為單元密度較高,超級結MOSFET的Coss初始值較高,但超級結MOSFET中,在約50V漏源電壓附近,Coss會迅速下降,如圖2所示。當使用超級結MOSFET應用到PFC或DC/DC轉換器時,這些非線性效應可能造成電壓和電流振蕩。圖3顯示簡化的PFC電路示意圖,包括功率MOSFET內部寄生元件和外部振蕩電路,外部振蕩電路包含由布板帶來的外部耦合電容Cgd_ext.)。

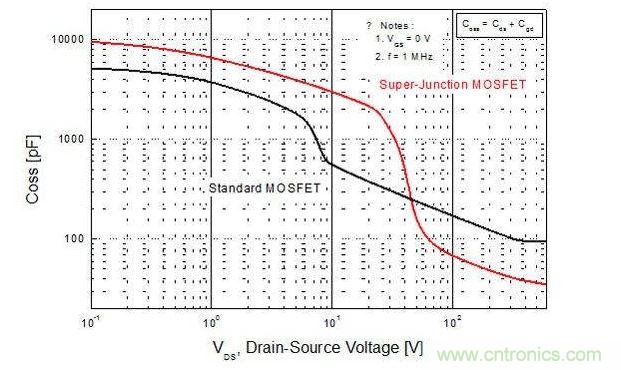

圖2:平麵型MOSFET和超級結MOSFET輸出電容的比較
一般來說,有多個振蕩電路會影響MOSFET的開關特性,包括內部和外部振蕩電路。在圖3的PFC電路中,L、Co和Dboost分別是電感、輸出電容和升壓二極管。Cgs、Cgd_int和Cds是功率MOSFET的寄生電容。Ld1、Ls1和Lg1是功率MOSFET的漏極、源極和柵極邦定線以及引腳電感。Rg_int和Rg_ext是功率MOSFET的內部柵極電阻和電路的外部柵極驅動電阻。Cgd_ext是電路的寄生柵極-漏極電容。LD、LS和LG是印刷電路板(PCB)的漏極、源極和柵極走線雜散電感。當MOSFET打開或關閉時,柵極寄生振蕩通過柵極-漏極電容Cgd和柵極引線電感Lg1在諧振電路內發生。

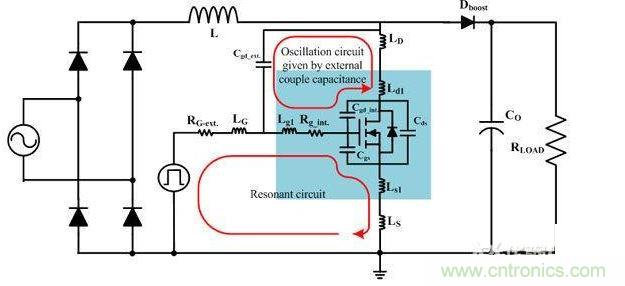

圖3:包含功率MOSFET內外部寄生元件的PFC電路簡圖
在諧振條件(ωL=1/ωC)下,柵極和源極電壓中生成的震蕩電壓遠大於驅動電壓。因諧振變化而產生的電壓振蕩與品質因數成正比,Q(=ωL/R=1/ωCR)。當MOSFET關閉時,漏極寄生電感(LD+Ld1)、柵極-漏極電容Cgd和柵極引線電感Lg1網絡造成柵極振蕩電壓。如果柵極電阻(RG-ext.+Rg_int.)極小,則Q變大。另外,LS兩端的壓降和Ls1源極雜散電感在柵極-源極電壓中產生振蕩,可用表達式(1)表示。寄生振蕩可能造成柵源極擊穿、不良EMI、較大開關損耗、柵極控製失效,甚至可能造成MOSFET故障。

優化電路設計,最大限度地提高超級結MOSFET的性能而又不產生負麵影響非常重要。
