設計與製造是產品生命周期中最重要的兩個環節
，隨著電子業及PCB製造業的蓬勃發展
，行業內的競爭達到白熾化。客戶對PCB設計周期的要求越來越短，品質要求卻越來越高。PCB的加工製造是電子產品的設計及製造的最重要組成部分.這個環節是一個無中生有的環節,為(wei)什(shen)麼(me)要(yao)這(zhe)樣(yang)說(shuo)呢(ne)，因(yin)為(wei)在(zai)這(zhe)個(ge)環(huan)節(jie)內(nei)把(ba)我(wo)們(men)一(yi)切(qie)的(de)設(she)計(ji)理(li)念(nian)切(qie)切(qie)實(shi)實(shi)的(de)轉(zhuan)化(hua)成(cheng)實(shi)體(ti)，我(wo)們(men)夢(meng)想(xiang)成(cheng)真(zhen)了(le)。那(na)麼(me)要(yao)在(zai)這(zhe)麼(me)短(duan)的(de)設(she)計(ji)周(zhou)期(qi)內(nei)去(qu)完(wan)成(cheng)一(yi)係(xi)列(lie)的(de)複(fu)雜(za)設(she)計(ji)，怎(zen)麼(me)保(bao)證(zheng)我(wo)們(men)設(she)計(ji)資(zi)料(liao)與(yu)原(yuan)理(li)圖(tu)一(yi)致(zhi)呢(ne)？在(zai)此(ci)我(wo)們(men)引(yin)入(ru)IPC-D-356A比對GERBER文件的方式
，來預防此類問題的發生。



先介紹IPC-D-356A格式，何謂IPC-D-356A文件呢，是美國印刷電路學會所製定的一種特定格式，它是的記錄設計文件各邏輯關係的網絡集合文件。就是我們在PCB文件內用設計軟件輸出的與原理圖一致的一種邏輯網絡，與CAM軟件建立的物理網絡進行對比。它可以檢查我們輸出的gerber文件及鑽孔文件是否與PCB的原理圖一致，特別是網絡開短路的安全性。素有“設計工程師的守護神，PCB加工的安全站。”之稱。那麼IPC-D-356A文件究竟有什麼作用呢？

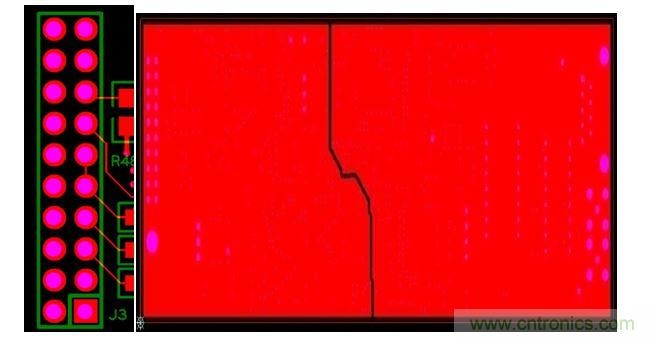

如下圖
，設計異常，導致短路

，及時發現
，及時預警。

上個月我司的PCB焊接工廠接到一個客戶設計製板，在我司焊接的量產訂單。過完回流焊工序後，在焊接一個DIP連接器時，總是發生透錫不良的品質問題。無論工藝上如何改善，總是無法避免。後來我們打開了客戶的GERBER進行查看，結果呢
，不看不知道一看嚇一跳，天啊，你猜我們看到了什麼呢？



下圖即為我們當時看到的內容：

2

我們在客戶的GERBERwenjiannei，kandaoleneicengzhengcengpumantongpi，meiyouyigebirang，zhenggewangluoquanbuduanlu。hanjieshixiaodeyuanyinzhaodaole，yinweishejigongchengshiguanghuishezhicuowu，daozhishuchudeGERBERwenjianneicengquanbuchengweiyigewangluo。benlailianjieqidexiafang，shiyousanrehanpanchulide，danshixianzaiquanpushangtongpile，daozhizaihanjieshireliangguodusanshi，erchuxiantouxibuliangdepinzhiwenti。yinweisuozuodegongzhongbutong，PCB板廠的CAM工程師很多不懂PCB設計，他們無法去正確判斷客戶的設計意圖，唯一能做到的就是保證做出的PCB板與客戶提供的原稿一致。



如果我們在輸出GERBER文件時
，把IPC-D-356A文件一起輸出，板廠的工程師會用IPC-D-356A文件給我們做網絡比較，第一時間發現我們文件上的異常。前車之覆，後車之鑒
，請大家一定明白IPC-D-356A文件的重要性，因為我們有部分設計工程師隻會檢查自己設計的PCB文件
，而不會去檢查輸出的最終的GERBER文件。有時候就會發生上述的案例，設計文件是正確的，但是光繪輸出時會因為一些設置的問題
，而出現開短路。如果我們有了這個IPC-D-356A文件，無形中就為自己多了一種保護。
