根據經驗法則
，在高密度和高頻率的場合通常使用四層板，就EMC而言比二層板好20 DByishang。zaisicengbandetiaojianxia，wangwangkeyishiyongyigewanzhengdedipingmianhewanzhengdedianyuanpingmian，zaizhezhongtiaojianxiazhixuyaojinxingfenchengjizudedianludedixianyudipingmianlianjie，bingqiejianggongzuozaoshengditebiedechuli。



從各個電路的地線連接到地平麵可以采取很多做法，包括：



① 單點接地：所有電路的地線接到地線平麵的同一點，分為串聯單點接地和並聯單點接地。



② 多點接地：所有電路的地線就近接地，地線很短適合高頻接地。



③ 混合接地：將單點接地和多點接地混合使用。

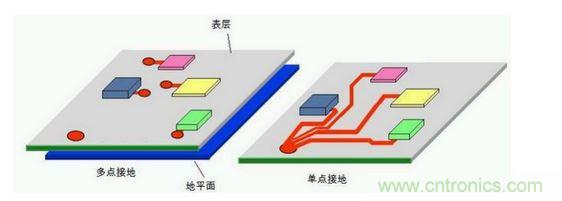

在低頻率、小功率和相同電源層之間，單點接地是最為適宜的，通常應用於模擬電路之中；這裏一般采用星型方式進行連接降低了可能存在的串聯阻抗的影響，如圖8.1右半部分所示。高頻率的數字電路就需要並聯接地了
，在這裏一般通過地孔的方式可較為簡單的處理，如圖的左半部分所示
；一般所有的模塊都會綜合使用兩種接地方式
，采用混合接地的方式完成電路地線與地平麵的連接。



ruguobuxuanzeshiyongzhenggepingmiandezuoweigonggongdedixian，birumokuaibenshenyoulianggedixiandeshihou，jiuxuyaojinxingduidipingmianjinxingfenge，zhewangwangyudianyuanpingmianyouxianghuzuoyong。zhuyiyixiadejidianyuanze：



(1)將各個平麵對齊處理，避免無關的電源平麵和地平麵之間的重疊

，否則將導致所有的地平麵分割失效
，彼此之間產生幹擾；



(2)在高頻的情況下，層間通過電路板寄生電容會產生耦合
；



(3)在地平麵之間（如數字地平麵和模擬地平麵）的信號線使用地橋進行連接

，並且通過就近的通孔配置最近的返回路徑。



(4)避免在隔離的地平麵附近走時鍾線等高頻走線，引起不必要的輻射。



(5)信號線與其回路構成的環麵積盡可能小，也被稱為環路最小規則
；環(huan)麵(mian)積(ji)越(yue)小(xiao)，對(dui)外(wai)的(de)輻(fu)射(she)越(yue)少(shao)
，接(jie)收(shou)外(wai)界(jie)的(de)幹(gan)擾(rao)也(ye)越(yue)小(xiao)。在(zai)地(di)平(ping)麵(mian)分(fen)割(ge)和(he)信(xin)號(hao)走(zou)線(xian)時(shi)
，要(yao)考(kao)慮(lv)到(dao)地(di)平(ping)麵(mian)與(yu)重(zhong)要(yao)信(xin)號(hao)走(zou)線(xian)的(de)分(fen)布(bu)，防(fang)止(zhi)由(you)於(yu)地(di)平(ping)麵(mian)開(kai)槽(cao)等(deng)帶(dai)來(lai)的(de)問(wen)題(ti)。

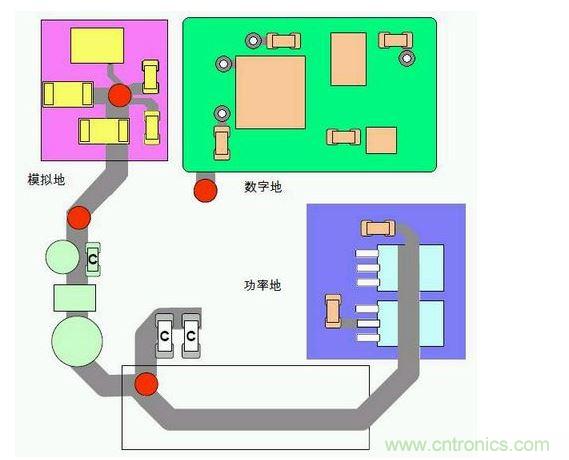

地之間的連接方法，參考武曄卿的文章的一些做法，這裏進行一些整理。



① 地間電路板普通走線連接：使用這種方法可以保證在中兩個地線之間可靠的低阻抗導通
，但僅限於中低頻信號電路地之間的接法。



② 地間大電阻連接：大電阻的特點是一旦電阻兩端出現壓差
，就會產生很弱的導通電流，把地線上電荷泄放掉之後，最終實現兩端的壓差為零。



③ 地間電容連接：電容的特性是直流截止和交流導通
，應用於浮地係統中。



④ 地間磁珠連接：磁珠等同於一個隨頻率變化的電阻，它表現的是電阻特性。應用於快速小電流波動的弱信號的地與地之間。



⑤ 地間電感連接：電感具有抑製電路狀態變化的特性，可以削峰填穀
，通常應用於兩個有較大電流波動的地與地之間。



⑥ 地間小電阻連接：小電阻增加了一個阻尼，阻礙地電流快速變化的過衝
；在電流變化時候，使衝擊電流上升沿變緩。
