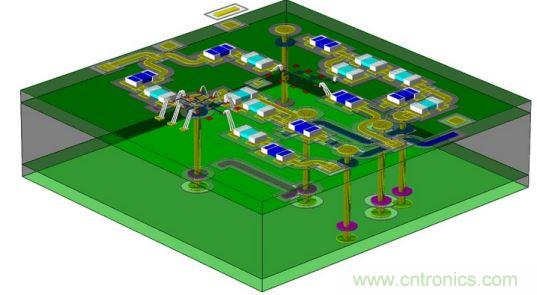

1.將敷銅板裁成電路圖所需尺寸｡



  2.把蠟紙放在鋼板上,用筆將電路圖按1:1刻在蠟紙上,並把刻在蠟紙上的電路圖按電路板尺寸剪下,剪下的蠟紙放在所印敷銅板上｡取少量油漆與滑石粉調成稀稠合適的印料,用毛刷蘸取印料,均勻地塗到蠟紙上,反複幾遍,印製板即可印上電路｡這種刻板可反複使用,適於小批量製作｡



  3.以氯酸鉀1克,濃度15%的鹽酸40毫升的比例配製成腐蝕液,抹在電路板上需腐蝕的地方進行腐蝕｡



  4.將腐蝕好的印製板反複用水清洗｡用香蕉水擦掉油漆,再清洗幾次,使印製板清潔,不留腐蝕液｡抹上一層鬆香溶液待幹後鑽孔｡





  將漆片(即蟲膠,化工原料店有售)一份,溶於三份無水酒精中,並適當攪拌,待其全部溶解後,滴上幾滴醫用紫藥水(龍膽紫),使其呈現一定的顏色,攪拌均勻後,即可作為保護漆用來描繪電路板｡



  先用細砂紙把敷銅板擦亮,然後采用繪圖儀器中的鴨嘴筆(或圓規上用來畫圖形的墨水鴨嘴筆),進行描繪,鴨嘴筆上有調整筆劃粗細的螺母,筆劃粗細可調,並可借用直尺､三角尺描繪出很細的直線,且描繪出的線條光滑､均勻,無邊緣鋸齒,給人以順暢､流利的感覺;同時,還可以在電路板的空閑處寫上漢字､英語､拚音或符號描繪出的線條,若向周圍浸潤,則是濃度太小,可以加一點漆片;若是拖不開筆,則是太稠了,需滴上幾滴無水酒精｡萬一描錯了也沒關係,隻要用一小棍(火柴杆),做一個小棉簽,蘸上一點無水酒精,即可方便地擦掉,然後重新描繪即可｡一旦電路板圖繪好後,即可在三氯化鐵溶液中腐蝕｡電路板腐蝕好後,去漆也很方便,用棉球蘸上無水酒精,就可以將保護漆擦掉,略一晾幹,就可隨之塗上鬆香水使用｡



  由於酒精揮發快,配製好的保護漆應放在小瓶中(如墨水瓶)密封保存,用完後別忘了蓋上瓶蓋,若在下次使用時,發現濃度變稠了,隻要加上適量無水酒精即可｡





  無線電愛好者都為製作電路板而煩惱過｡現在向大家介紹一種“亞印刷”法製作印刷電路板｡方法如下:



  1､在打印機上將電路板圖按1∶1的比例打印在80克複印紙上｡手工繪製也可以,但底紙要平整｡



  2､找一台傳真機,將機裏的傳真紙取出,換上熱熔塑膜(本公司有售)｡把電路圖放入傳真機入口,利用傳真機的複印鍵,將線路圖複製在熱熔塑膜上｡這時印刷電路板的“印刷原稿”就做好了｡



  3､用雙麵膠帶紙將製好圖的塑膜平整地貼在敷銅板上｡注意要平整,不能起皺,膠帶紙不能遮住熔化部分,否則影響線路板的製作效果｡



  4､用漆刷將油漆均勻地刷在塑膜上,注意:不能往複地刷,隻能順著一個方向依次刷,否則塑膜一起皺,銅板上的線條就會出現重疊｡待電路圖全被刷遍,小心地將塑膜拿掉｡這時一塊印刷線路板就印刷好了｡待幹後,即可腐蝕了｡



  如要印製多塊,可做一個比電路板大一點的木框,將絲網(本公司有絲網出售)平整地敷在木框上,固定好｡再用雙麵膠帶紙將定好影的塑膜貼在絲網下麵｡將敷銅板放在桌上,合上絲網架(印刷圖與敷銅板要左右對齊),用漆刷將漆順一個方向依次刷好,拿掉網架｡印刷電路板就印好了｡如有缺陷,可用油漆和竹片修改｡



  以上過程須注意,刷漆時,手用力要輕重得當,太重漆膜太厚,線條會跑花邊,太輕線條會出現斷線｡塑膜一定要正麵朝上｡


自製線路板PCB方法4:



  把即時貼粘在敷銅板的銅箔上,然後在貼麵上繪製好電路,再用刻刀刻透貼麵層,形成所需電路,揭去非電路部分最後用三氯化鐵腐蝕或電流電解法就可以製作出較理想的電路板｡



  腐蝕溫度可在55℃左右進行,腐蝕速度較快｡腐蝕好的電路板用清水衝洗幹淨,揭去電路上的即時貼,打好孔,擦幹淨塗上鬆香酒精溶液以備使用｡



  自製線路板PCB方法5:



  1.根據電路原理圖中所用的元件形狀和印刷板麵積的大小合理安排元件的密度和各元件的位置｡確定元件位置應按照先大後小､先整體後局部的原則進行,使電路中相鄰元件就近放置,排列整齊均勻｡



  2.各元件之間的連接導線在拐彎處和兩線相交處不能拐直角,須用曲線過渡,也不能相互交叉和迂回太遠｡有些導線實在做不到這一點時,可以考慮在印刷板的反麵印製導線,再用穿釘與正麵電路連接,或在焊接元件時另外用絕緣導線連接｡



  3.輸入部分和輸出部分距離遠一些為好,以免互相幹擾｡





 在業餘條件下製作印製板的方法很多,但不是費時,就是“工藝”複雜,或質量不敢恭維｡而本人製作印刷板的方法就屬於綜合效果較好的一種,方法如下:



  1.製印板圖｡把圖中的焊盤用點表示,連線走單線即可,但位置､尺寸需準確｡



  2.根據印板圖的尺寸大小裁製好印板,做好銅箔麵的清潔｡



  3.用複寫紙把圖複製到印板上,如果線路較簡單,且製作者有一定的製板經驗,此步可省略｡



  4.根據元件實物的具體情況,粘貼不同內外徑的標準預切符號(焊盤);然後視電流大小,粘貼不同寬度的膠帶線條｡對於標準預切符號及膠帶,電子商店有售｡預切符號常用規格有D373(0D-2.79,ID-0.79),D266(0D-2.00,ID-0.80),D237(OD-3.50,ID-1.50)等幾種,最好購買紙基材料做的(黑色),塑基(紅色)材料盡量不用｡膠帶常用規格有0.3､0.9 ､1.8､ 2.3､ 3.7等幾種｡單位均為毫米｡



  5.用軟一點的小錘,如光滑的橡膠､塑料等敲打圖貼,使之與銅箔充分粘連｡重點敲擊線條轉彎處､搭接處｡天冷時,最好用取暖器使表麵加溫以加強粘連效果｡



  6.放入三氯化鐵中腐蝕,但需注意,液溫不高於40度｡腐蝕完後應及時取出衝洗幹淨,特別是有細線的情況｡



  7.打眼,用細砂紙打亮銅箔,塗上鬆香酒精溶液,涼幹則製作完畢了｡ 這種印製板的質量很接近正規的印製板｡0.3毫米膠帶可在IC兩腳之間穿越,可大大減少板正麵的短跳線以省事､省時間｡本人在工作中常用此法來做實驗印板或少量的產品｡
