中心論題：

• 片狀鐵氧體磁珠被大量用於EMI靜噪用途
• 便攜應用中，磁珠的小體積與功耗是一對矛盾必須解決

解決方案：

• 村田0402尺寸的片狀鐵氧體磁珠BLM15AX係列功耗比前代降低60%

隨著手機、便攜式音樂播放器和便攜式遊戲機的普及，人們開始要求這些電子設備的設計更加小型化、高性能化、低能耗和低噪音。因此，大量的超小尺寸的電容器、電阻器、EMI靜噪濾波器被大量在使用在這些小型便攜式設備上。

片狀鐵氧體磁珠，結構簡單，因其具有尺寸小
、使用方便的特點而被大量用於EMI靜噪用途。村田製作所早已能夠批量生產0402尺寸(1.0×0.5mm)片狀鐵氧體磁珠BLM15係列，0201尺寸(0.6×0.3mm)BLM03係列。然而為了達到和大尺寸產品相同的靜噪效果就必須增加磁珠內部的線圈數量
，提高其阻抗值。這樣直流電阻就會隨之增加、從而電路功耗就會增加。這也就成了必須解決的課題。

此次通過開發新材料和改進加工工藝
，村田成功開發生產出了小型低直流電阻產品，0402尺寸的片狀鐵氧體磁珠BLM15AX係列，與之前的產品相比降低了60%。從而此係列產品節省了小型便攜式設備電路的耗電，使電池壽命得到了延長。在此要介紹的就是這款新型的片狀鐵氧體磁珠BLM15AX係列。

xiaoxingbianxieshishebeizhong
，weiyizhizaoyin，tieyangticizhuxuyaotongshijubeitiepianxingdexiaochicunhejiaodadezukangzhi

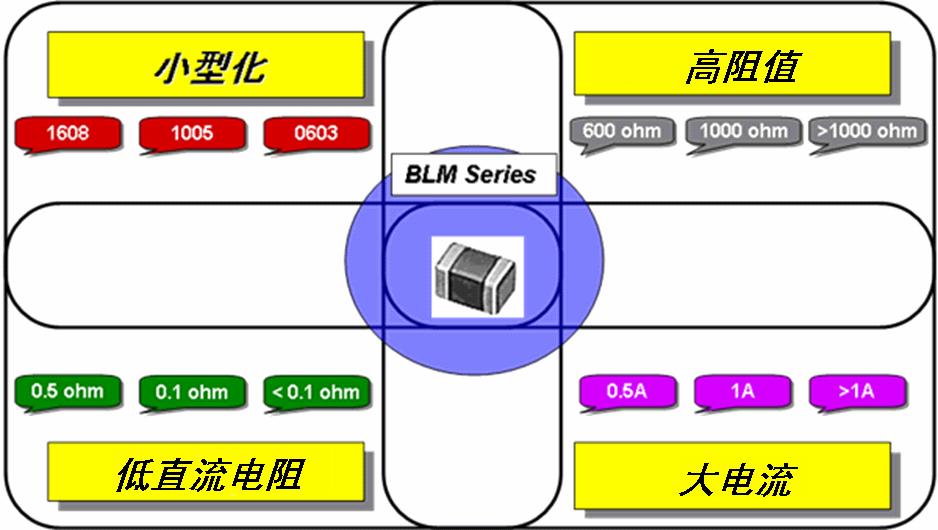

，congernengdedaogaoxiaodejingzaotexingyijijiaoxiaodehaodianliang。congyishangzhejidian，duitieyangticizhudetexingxuqiukeyiguijieweiyixiajidian，rutu1所示。


圖1：鐵氧體磁珠的特性需求

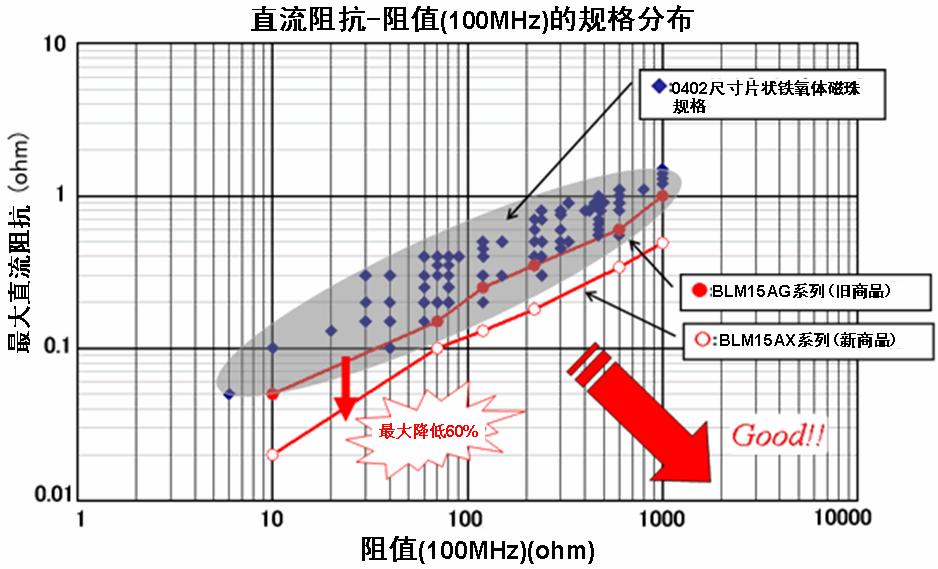

圖2顯示了市場上鐵氧體磁珠的直流電阻和阻值抗分布（目錄規格）。圖中粗箭頭表明了今後鐵氧體磁珠將會追求低直流電阻和高阻抗值的特性。

以前的0402型片狀鐵氧體磁珠BLM15AG係列的規格（圖中●所示），與至今為止的片狀鐵氧體磁珠（圖中◆所示）相比雖然已分布在表格的下方，這次的BLM15AX係列則實現了業界最低電阻規格（見圖中○）。


圖2：片狀鐵氧體磁珠的規格分布[page]

實現低直流電阻的片狀鐵氧體磁珠的特征

BLM15AX係列是通過開發新材料、改進加工工序得到的新型0402尺寸的片狀鐵氧體磁珠。表1為BLM15AX係列規格一覽表。

BLM15AX係列從10Ω～1000Ω (100MHz)。另外

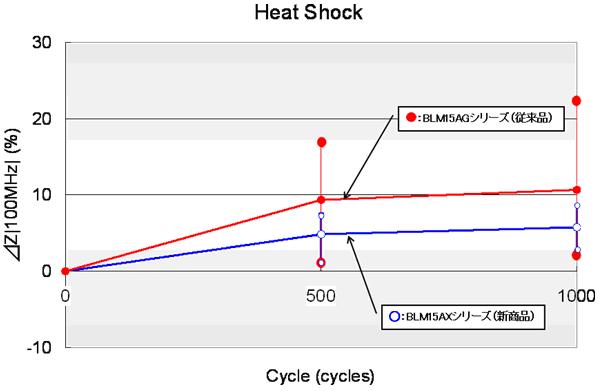

，直流電阻卻比以前的產品降低了60%之多。圖3顯示了經過可靠性測試（耐高溫

、熱衝擊）之後，其電阻值變化也很小的特征。

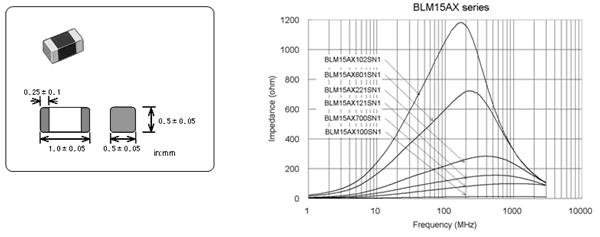

規格

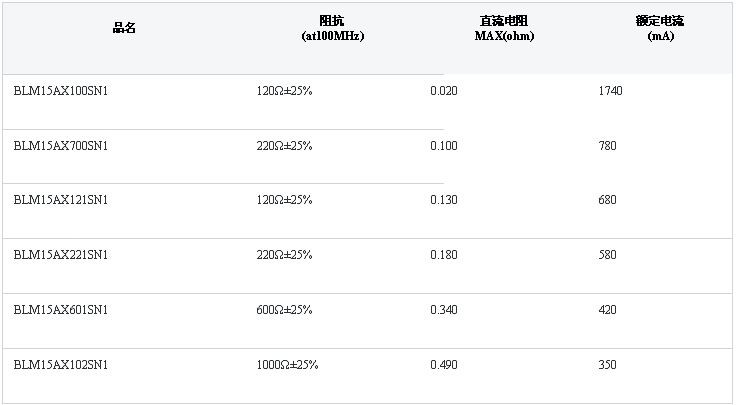

表1：BLM15AX係列規格一覽    使用溫度範圍: -55℃～+125℃



圖3：可靠性測試產生的電阻值變化示例

今後的發展

片狀鐵氧體磁珠在小型便攜設備市場今後將會有大量需求。
今jin後hou村cun田tian將jiang進jin一yi步bu研yan究jiu尺chi寸cun小xiao同tong時shi具ju有you更geng低di直zhi流liu電dian阻zu的de靜jing噪zao用yong片pian狀zhuang鐵tie氧yang體ti磁ci珠zhu，致zhi力li於yu產chan品pin的de小xiao型xing化hua和he高gao性xing能neng化hua
，為wei低di能neng耗hao這zhe一yi課ke題ti作zuo出chu貢gong獻xian。
