三態邏輯電路揭秘：工作原理與其四種緩衝器

發布時間：2024-08-05 來源：DigiKey得捷責任編輯：lina

【導讀】santailuojizuoweiyizhongshuzidianzijishuzhongdeluojileixing，yunxuxinhaoxianzaisanzhongzhuangtaizhijianqiehuan。benwenjieshaolesantailuojidianluyuanlibingjieshaolesizhongjibenleixingdesantaihuanchongqi。ruguoniduisantailuojiganxingqu，xiangxinzhepianneironghuirangniduiqiyoujichuderenshi。

santailuojizuoweiyizhongshuzidianzijishuzhongdeluojileixing，yunxuxinhaoxianzaisanzhongzhuangtaizhijianqiehuan。benwenjieshaolesantailuojidianluyuanlibingjieshaolesizhongjibenleixingdesantaihuanchongqi。ruguoniduisantailuojiganxingqu，xiangxinzhepianneironghuirangniduiqiyoujichuderenshi。

三態邏輯輸入/輸出

在數字電子技術中，三態邏輯（TRIS）允許輸入或輸出假設為1、0或高阻抗狀態（開路）。

三態邏輯電路揭秘：工作原理與其四種緩衝器

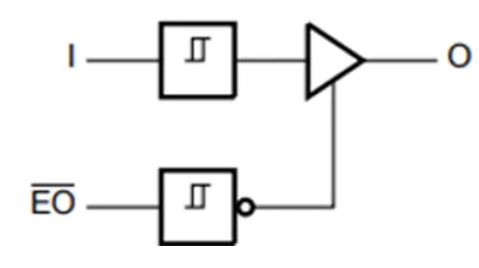

一個緩衝器三態圖

三態輸入可以檢測引腳是否為邏輯1、0或未連接（開路）。

三態輸出允許多個電路共享相同的輸出線。如果有多個設備與另一個設備電連接，則通常會將輸出置於Hi-Z態以防止短路，例如當一個設備輸出高電平（邏輯1）而另一個設備輸出低電平（邏輯0）時。

當輸出為三態（處於Hi-Z狀態）時，它們對電路其餘部分的影響將被消除，如果沒有其他電路元件能夠決定其狀態，則電路節點將為“浮動”狀態。電路設計人員通常會使用上拉或下拉電阻（通常在1-100kΩ範圍內）來影響當輸出為三態時的電路。

三態邏輯電路揭秘：工作原理與其四種緩衝器

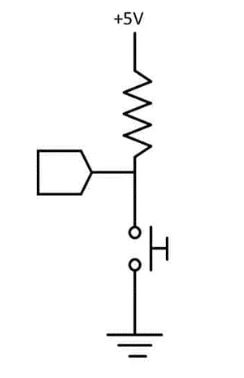

上拉電阻

三態邏輯電路揭秘：工作原理與其四種緩衝器

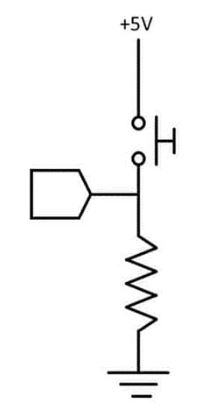

下拉電阻

*三態邏輯還可以減少驅動一組LED所需的電線數量（三態多路複用或查理複用）。

四種三態緩衝器

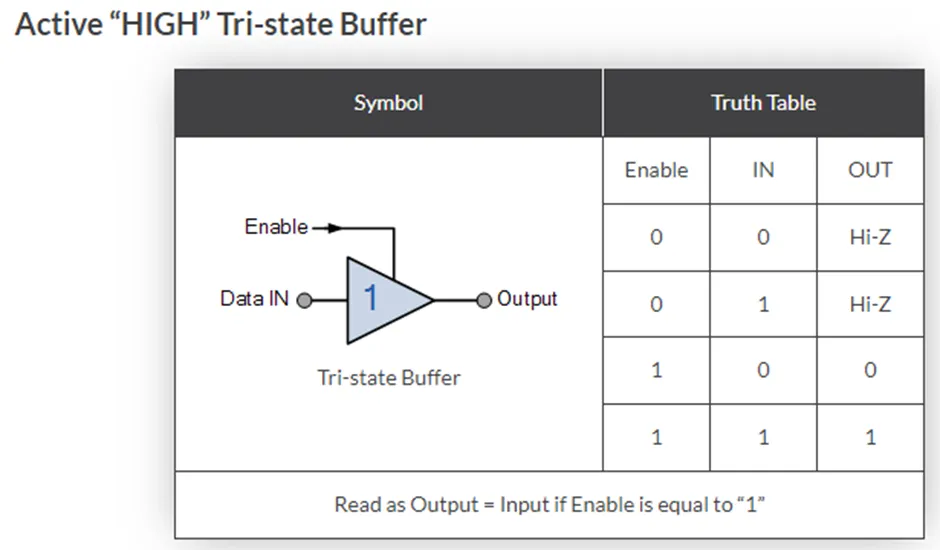

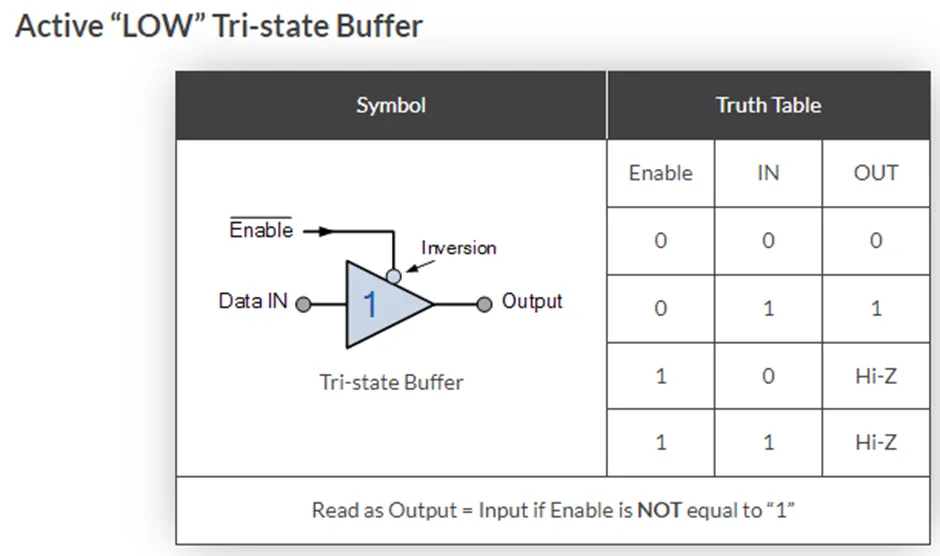

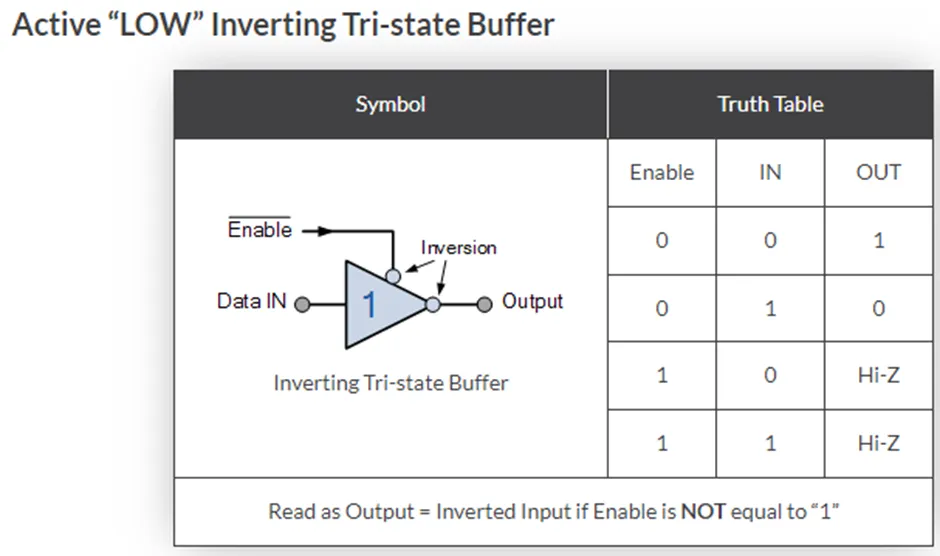

共四種不同類型的三態緩衝器，一組是通過“高電平有效”控製信號啟用或禁用輸出，從而產生逆向或非逆向輸出，另一組是通過“低電平有效”控製信號來控製緩衝器輸出，從而產生逆向或非逆向輸出，如下所示。

三態邏輯電路揭秘：工作原理與其四種緩衝器

三態邏輯電路揭秘：工作原理與其四種緩衝器

三態邏輯電路揭秘：工作原理與其四種緩衝器

三態邏輯電路揭秘：工作原理與其四種緩衝器

文章來源：DigiKey得捷
