【導讀】到目前為止，這是一個有趣的旅程
，研究了ADC中潛在噪聲源。我們研究了模擬和數字電源輸入以及接地連接。沿著這些思路，我們還研究了PSRR和PSMR。之後，我討論了涉及ADC模擬輸入的噪聲。現在，讓我們來看看ADC上需要注意噪聲的最關鍵的地方之一——ADC時鍾輸入。

到目前為止
，這是一個有趣的旅程，研究了ADC中潛在噪聲源。我們研究了模擬和數字電源輸入以及接地連接。沿著這些思路，我們還研究了PSRR和PSMR。之後，我討論了涉及ADC模擬輸入的噪聲。現在，讓我們來看看ADC上需要注意噪聲的最關鍵的地方之一——ADC時鍾輸入。

通過時鍾電路進入ADC的任何噪聲都可能直接進入輸出。ADC中涉及該電路的噪聲機製可以被認為是混頻器。在查看噪聲時以這種方式考慮此輸入確實可以正確看待事物。通過時鍾輸入進入ADC的噪聲頻率將被混入模擬輸入信號，並顯示在轉換器輸出端的FFT中。

與時鍾電路和相關物理布局相關的幾點需要注意。首先，最好將時鍾驅動器放置在ADC附近
，以保持布線盡可能短。時鍾信號傳播的距離越短

，拾取係統中可能存在的任何錯誤噪聲的可能性就越小。盡管大多數ADC時鍾都是差分的，並且提供抗共模噪聲的能力，但並沒有完全的抗擾度。一種選擇是在ADC的時鍾頻率處添加一個中心頻率的帶通濾波器

，如下圖所示。

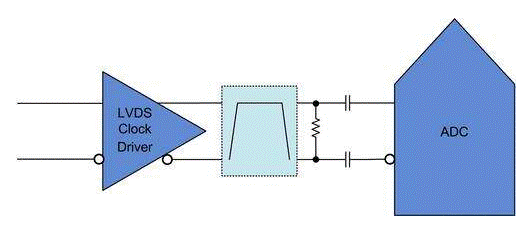

圖1.典型ADC LVDS時鍾電路（濾波器可選）。

該濾波器應放置在靠近ADC的位置
，以消除可能耦合到係統中時鍾信號的任何噪聲。最好將濾波器放置在靠近ADC的位置
，因為將濾波器放置在靠近時鍾驅動器的位置
，會使噪聲在濾波器之後耦合到時鍾信號上
，並進入ADC。

不僅要注意時鍾驅動器和ADCdefangzhihebuxian，erqiekaolvshizhongqudongqibenshenyehenzhongyao。liyonglianghaodebujuheluyoujishu，bingxuanzexingdilvboshizhongxinhaoyouzhuyujianshaowaibuzaoshengyuan，danbuyaowangjikaolvshizhongyuanbenshen。xuanzejuyoudixiangweizaoshengdeshizhongqudongqifeichangzhongyao。danshi，ninyekeyigenjuzijidexihaoguanzhudoudong。
