【導讀】電路中變壓器T可用晶體管收音機用的502型xing音yin頻pin輸shu出chu變bian壓ya器qi
，次ci級ji作zuo為wei升sheng壓ya變bian壓ya器qi的de初chu級ji，初chu級ji中zhong間jian的de抽chou頭tou不bu用yong，兩liang端duan抽chou頭tou作zuo為wei升sheng壓ya變bian壓ya器qi的de次ci級ji。如ru果guo找zhao不bu到dao合he適shi的de變bian壓ya器qi
，也ye可ke以yi用yong收shou音yin機ji輸shu人ren輸shu出chu變bian壓ya器qi的de矽gui鋼gang片pian自zi製zhi
，初chu級ji用yong直zhi徑jing為wei0.25mm的高強度漆包線繞110匝，次級用直徑0.21mm的高強度漆包線繞520匝。初次級間要加一層絕緣紙，並注意初次級線圈的同名端。

一、直流升壓電路

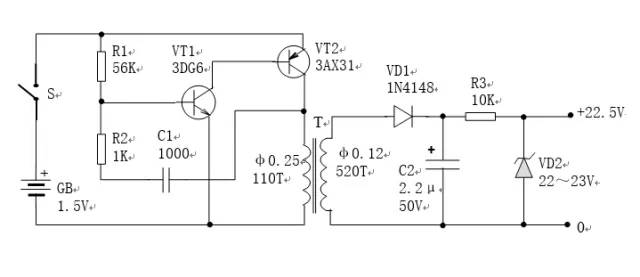

如圖所示是一種輸出電壓可達22.5 V的直流升壓器電路
，可用來代替22.5 V的疊層電池。

它利用萬用表中的一節1.5V電池供電，工作電流為25mA
，輸出電流約為0.5mA，用於萬用表的高阻擋足夠富裕。電路中VT1與VT2組成互補多諧振蕩器


，它的振蕩頻率約為2kHz。T是升壓變壓器
，初級就是互補多諧振蕩器的負載，次級為升壓繞組，輸出一個較高的脈衝電壓。該電壓經過二極管VD1和電容C2整流濾波後成為直流高壓，再經過電阻R3與穩壓管VD2穩壓後可輸出一個較穩定的高電壓。

電路中變壓器T可用晶體管收音機用的502型xing音yin頻pin輸shu出chu變bian壓ya器qi

，次ci級ji作zuo為wei升sheng壓ya變bian壓ya器qi的de初chu級ji，初chu級ji中zhong間jian的de抽chou頭tou不bu用yong
，兩liang端duan抽chou頭tou作zuo為wei升sheng壓ya變bian壓ya器qi的de次ci級ji。如ru果guo找zhao不bu到dao合he適shi的de變bian壓ya器qi
，也ye可ke以yi用yong收shou音yin機ji輸shu人ren輸shu出chu變bian壓ya器qi的de矽gui鋼gang片pian自zi製zhi，初chu級ji用yong直zhi徑jing為wei0.25mm的高強度漆包線繞110匝
，次級用直徑0.21mm的高強度漆包線繞520匝。初次級間要加一層絕緣紙，並注意初次級線圈的同名端。

二、小型直流升壓器

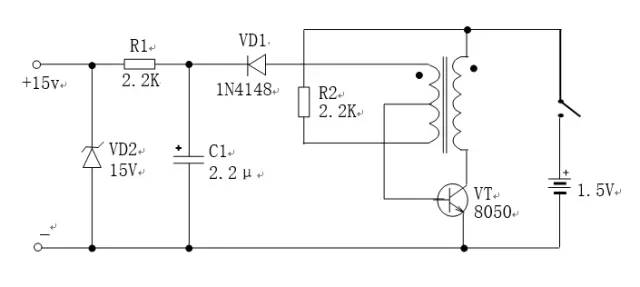

如圖所示是一種構造很簡單的小型直流升壓器

，可用來取代15V的疊層電池。電路的核心元件一變壓器T使用的是袖珍驗鈔器的專用變壓器。電路耗電約40mA
，輸出電壓為15V。如果萬用表15V電池的正極與1.5V電池的負極相接，隻需將圖7—70中VD1(C1、VDZ的極性調過來，這樣將輸出一個-15V電壓)

三、穩壓型直流升壓電路

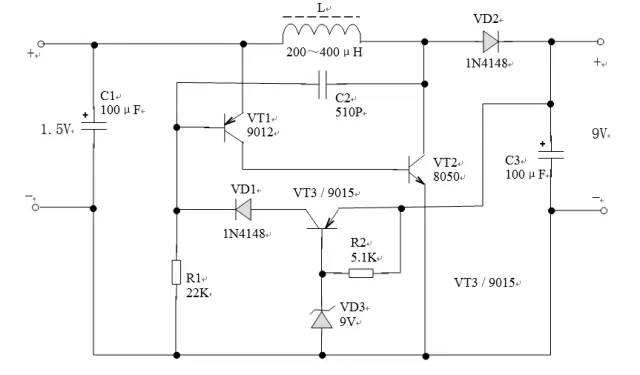

如圖所示是一種穩壓型直流升壓電路。該電路可將一節1.5V的電池升壓至9V，用來取代9V疊層電池使用。電路空載輸人電流低於1.2mA，轉換效率高達60%。該電路由振蕩電路和穩壓電路構成
，其中VT1、VT2、C2組成振蕩器
，色碼電感L為儲能電感，VD2為整流二極管

，C3為輸出濾波電容，VT3、VD1、VD3及R2為穩定輸出電壓的穩壓電路。輸出電壓約等於VD3的穩壓值。

四、逆變電源電路(一)

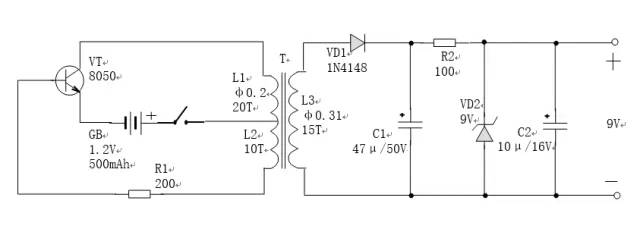

如圖所示是一種利用1.2V
、500mAh的鎳鎘電池做電源的逆變電源電路，輸出直流電壓為9V，可供數字式萬用表使用。下圖中變壓器T利用15mm的磁環穿繞而成(元器件參數圖中均已標注人名為數字萬用表的電源開關。

五、逆變電源電路(二)

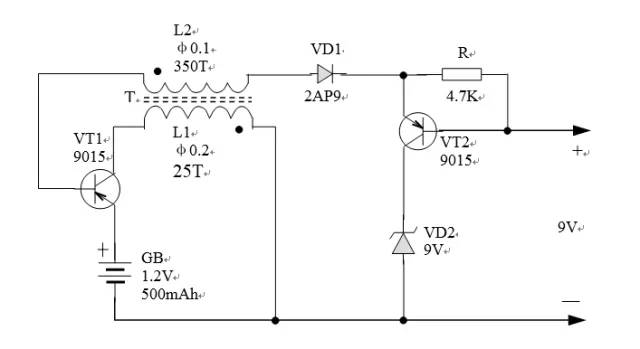

如圖所示是自控式數字表逆變電源電路。它不需要單獨設立電源開關或對表內開關進行改造。該電路具有耗電省、穩定可靠、不影響儀表精度等特點。電路中的變壓器T是用E3型鐵氧體磁芯、各折去一角後加工成口字形
，L2在內,L1在外。整個逆變電源工作時，電池工作電流約為70mA。

六、簡易仿製電路

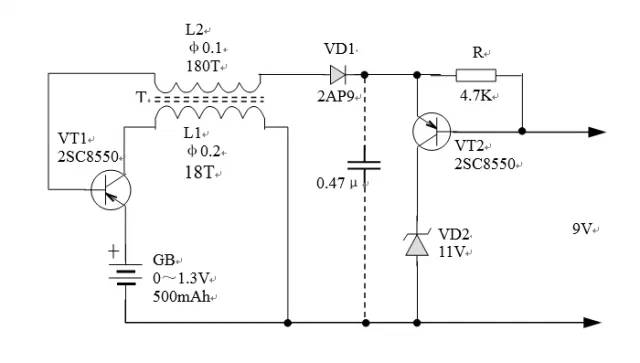

下圖為仿製電路：輸入可低至0.8V，輸出電流可達10mA

輸出開路
，輸入電流為零。

T:E3日字型磁芯L1=18匝=125μH L2=180匝=12mH
