本篇文章主要介紹了CS5521/23
，CS5522/24/28和CS5525/26係列的模數轉換器，這些器件具有片上電路來驅動外部負載。該文檔還說明了電荷泵電路以及如何將其用於係統設計。



CS552X概述

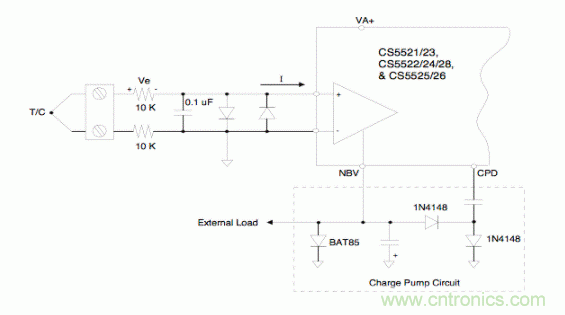

CS5521 / 23，CS5522 / 24/28和CS5525 / 26係列A / D轉換器包括一個斬波穩定儀表放大器，用於測量低電平直流信號（±100 mV或更小）。該放大器設計為產生非常低的輸入采樣電流（-40至+85 + C時ICVF <300 pA）。如圖1所示，當使用高阻抗電路進行輸入保護時，低輸入電流可將熱電偶測量中可能發生的誤差減至最小。



圖1所示的電荷泵電路用於產生負電源（約-2.1 V），以yi為wei片pian上shang儀yi表biao放fang大da器qi供gong電dian。這zhe使shi放fang大da器qi能neng夠gou測ce量liang相xiang對dui於yu地di為wei負fu的de低di電dian平ping輸shu入ru信xin號hao
，同tong時shi保bao持chi低di輸shu入ru電dian流liu。在zai本ben文wen檔dang中zhong描miao述shu的de某mou些xie限xian製zhi條tiao件jian下xia，電dian荷he泵beng可ke用yong於yu為wei轉zhuan換huan器qi外wai部bu的de某mou些xie其qi他ta電dian路lu（例如放大器或多路複用器）供電。

電荷泵基礎



電荷泵組件

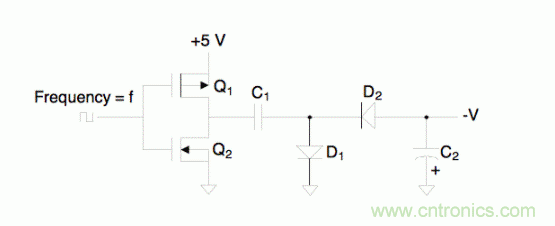

圖2說明了基本的二極管電荷泵。晶體管Q1和Q2代表CMOS反相器的輸出晶體管。當反相器的輸入導致晶體管Q1導通（Q2截止）時，C1通過二極管D1充電至大約5 V的電壓減去二極管的正向電壓。當逆變器的輸出切換為Q1斷開
，Q2接通時
，C1帶正電的導線將接地。由於電容器兩端的電壓不能瞬時改變，因此連接到二極管D2的C1的引線將變為負，從​​而導通二極管D2。C1上的電荷然後將流到C2上並產生負輸出電壓。電容器C2充當電荷的儲存器
，並且比電荷泵電容器C1大得多。在經過數個電荷泵循環後，



電荷泵循環順序

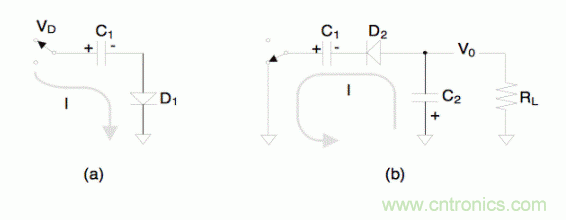

圖3說明了兩個電荷泵序列中的每一個。電容器C2充當電荷的儲存器
，並且比電荷泵電容器C1大得多。



CS552X的電荷泵





ADC電荷泵調節環路

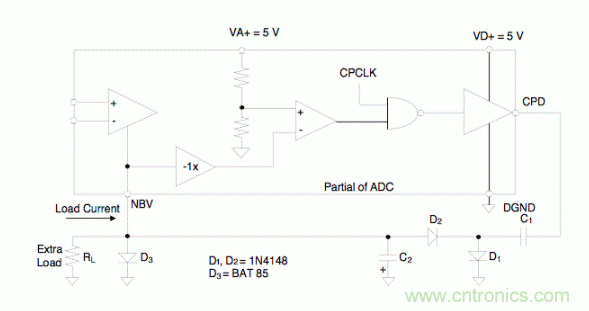

圖4給出了本應用筆記中列出的A / D轉換器內部的基本電荷泵調節環路的簡化版本。電荷泵驅動引腳（CPD）由XIN頻率產生的時鍾（CPCLK）驅動，可直接使用。CS5521 / 22/23/24/28器件使用XIN / 2 /時鍾。穩壓器環路將電荷存儲電容器上產生的電壓幅度與VA +電源幅度的一部分進行比較。該環路旨在將NBV的電壓調節為– [VA + / 2.38]V。請注意，如果芯片的VA +電源電壓高於+5 V，則NBV上的電荷泵輸出的電壓為成比例的更負麵。當NBV引腳上的電壓達到適當的幅度時
，電荷泵時鍾的周期將被刪除。調節環路將來自CPD引腳的脈衝頻率保持在產生適當輸出電壓的平均頻率。CPD驅動器輸出由VD +電源提供，如圖4所示。可以為+5 V或+3V。圖4所示的二極管電荷泵用於+5 V電源。肖特基二極管D3確保NBV引腳的接地降落不超過二極管的壓降。這樣可以確保調節器環路正確啟動。
