人體心肌產生的電信號傳導到體表之後，由於在體表分布的不同而產生電位差，將這種電壓隻有mV級別的電位差放大並繪製成圖
，就得到了心電圖（ECG）。心電圖在心血管疾病的臨床診斷中有非常重要的作用。通常采用的心電圖按照導聯數分有單導聯，三導聯，五導聯以及十二導聯等等
；按照精度分常用的有8位和12 位精度等等。單導聯，精度低的心電圖常用於進行心電監控以及心率測量。12位高精度的心電圖由於可以反映出心電的細微變化，被更加廣泛地應用於臨床診斷、心電分析等地方。



由於心電幅度隻有mV量級，需要放大上千倍才能被觀察到，並且人體的內阻比較大，因此一個高阻抗、高增益的放大器是準確獲取心電信號的關鍵。而周圍環境中充滿了各種各樣的電磁幹擾，會嚴重影響微弱的ECG信號，而其中最為嚴重的是市電電源的50Hz（部分國家為60Hz）的幹擾。如何避免這些幹擾也是心電放大器設計所必須考慮的問題。此外，進行高精度的AD轉換也是關鍵的步驟，特別是對於12bit的ECG放大器。在一些便攜式應用中，功耗也是需要考慮的因素。



TI公司生產的MSP430F13X、MSP430F14X係列微功耗混和信號單片機
，由於具有速度快（8MIPS/16bit），集成度高（Flash，RAM，16bit Timer
，8通道12bit ADC以及UART等）、極低功耗等特點，因此非常適合於ECG放大器一類的應用。MSP430F14X係列單片機由於具有硬件乘法器
，因此具備一定的 DSP功能，可以ECG信號進行濾波等預處理。

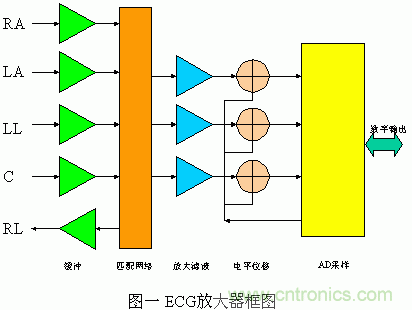

下圖是三導聯ECG放大器的框圖：

ECG放大器通常由緩衝級、匹配電阻網絡
、放大

、濾波
、電平位移以及模數轉換等幾級構成。



dianjicaijidaodexindianxinhaoshouxianjinruhuanchongji。huanchongjikeyitigaozhenggefangdadianludeshuruzukang
，jiangdishuchuzukang，zheyangjiukeyizaihoumiandepipeidianzuwangluozhongdedaofuzhijiaogaodexinhao。pipeidianzuwangluotongchangcaiyongweierxundianzhongxinduanwangluo，tatongguotedingdedianzuwangluohuodeweierxundianzhongxinduanzuoweizhenggeECG係統的參考點。



放大級通常包括一級用AD620等儀表放大器構成的初級差分放大和TL084等(deng)通(tong)用(yong)運(yun)放(fang)構(gou)成(cheng)的(de)主(zhu)放(fang)大(da)級(ji)。由(you)於(yu)體(ti)表(biao)液(ye)體(ti)與(yu)電(dian)極(ji)之(zhi)間(jian)可(ke)能(neng)形(xing)成(cheng)原(yuan)電(dian)池(chi)
，致(zhi)使(shi)電(dian)極(ji)之(zhi)間(jian)存(cun)在(zai)固(gu)定(ding)的(de)電(dian)位(wei)差(cha)
，因(yin)此(ci)第(di)一(yi)級(ji)差(cha)分(fen)放(fang)大(da)的(de)增(zeng)益(yi)不(bu)能(neng)太(tai)高(gao)，否(fou)則(ze)容(rong)易(yi)飽(bao)和(he)。通(tong)常(chang)這(zhe)一(yi)級(ji)增(zeng)益(yi)選(xuan)10左右。在第一級和第二級之間必須進行直流隔離。第二級采用同相放大電路，增益可以高達100倍，這樣整個電路放大倍數可以達到1000倍。



由於信號中混有各種幹擾噪聲會影響ECG的有用信號，因此需要對這些噪聲進行濾波。噪聲來源主要有兩類，一類是各種電子設備輻射出的高頻噪聲，一種是市電的50Hz噪聲，通常情況下後者影響尤為明顯。對這些噪聲的濾波需要用到低通濾波器和50Hz帶阻濾波器。ECG的低通濾波器通常情況下截至頻率選擇在 100Hzyixia，shaoshuqingkuangxiahuiyongdaogenggaodepinlv。ditonglvbohefangdakezaitongyijiyunfangzhongshixian。daizulvboqiduizuizhongxinhaodezhiliangyouweizhongyao，youyudaizulvboqidetexingcanshuduiyuanqijiandejingduhenmingan
，yincizaizheyijideshejizhongxuyaoyongdaojingmidezurongyuanjian，haichangchangxuyaoduojijilianlaihuodejiaohaodexiaoguo。



上訴幾級電路都是在零偏置條件下工作
，因此輸出信號幅值有正有負。而進入ADC的信號必須是單端的
，因此需要用加法器將雙端的信號位移使之成為單端信號。



經過放大、濾波
、位移之後的信號輸入MSP430F133的A0-A2端進行數模轉換。轉換采用MSP430的順序轉換模式
，采樣頻率可以用時鍾中斷來進行控製。若需要100Hz的有用信號，則應選擇采樣率為200Hz。

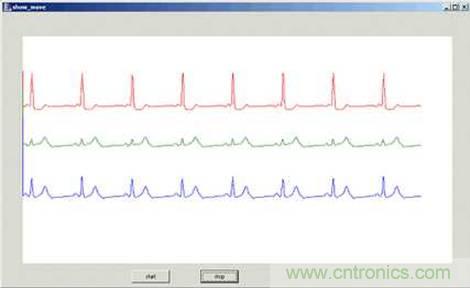

下圖是實際測量得到的心電圖信號：





從上圖可以看出，心電信號清晰穩定，完全可以滿足臨床監護以及病理分析的要求。



在上述電路中，想要獲得清晰穩定的心電信號，濾波器的設計很關鍵
，特別是50Hz的de帶dai阻zu濾lv波bo器qi尤you其qi重zhong要yao。帶dai阻zu濾lv波bo器qi的de電dian路lu比bi較jiao複fu雜za

，特te性xing受shou外wai圍wei組zu容rong元yuan件jian影ying響xiang較jiao大da，因yin此ci采cai用yong模mo擬ni設she計ji往wang往wang不bu太tai容rong易yi獲huo得de很hen好hao的de特te性xing。並bing且qie由you於yu使shi用yong環huan境jing的de差cha異yi，例li如ru我wo國guo市shi電dian是shi50Hz而許多國家是60Hz，因yin此ci導dao致zhi產chan品pin的de通tong用yong性xing差cha。如ru果guo能neng夠gou采cai用yong數shu字zi濾lv波bo器qi，不bu僅jin穩wen定ding性xing的de問wen題ti可ke以yi迎ying刃ren而er解jie，並bing且qie對dui於yu不bu同tong的de使shi用yong環huan境jing隻zhi需xu要yao對dui軟ruan件jian進jin行xing修xiu改gai就jiu可ke以yi了le
，這zhe可ke以yi降jiang低di硬ying件jian設she計ji複fu雜za程cheng度du和he成cheng本ben，還hai能neng夠gou提ti高gao產chan品pin的de通tong用yong性xing。



MSP430F14X係列單片機，內置了16bit乘法器
，因此具備了一定的DSP功能，可以用來進行數字濾波等運算密集型的應用。我們利用MSP430F147設計了一種單導聯的心電放大器，取得了很好的效果。



這種ECG放fang大da器qi的de前qian極ji放fang大da電dian路lu跟gen前qian麵mian所suo述shu的de三san導dao聯lian放fang大da器qi電dian路lu類lei似si
，都dou由you緩huan衝chong器qi，電dian阻zu網wang絡luo，差cha分fen放fang大da以yi及ji主zhu放fang大da級ji等deng。兩liang級ji放fang大da均jun采cai用yong低di通tong網wang絡luo進jin行xing了le低di通tong濾lv波bo

，截jie止zhi頻pin率lv選xuan擇ze在zai80Hz。不同的是，這個電路中省去了50Hz帶阻濾波器，這使得電路中組容元件的數量減少了40％
，並且獲得了模擬濾波器所無法比擬的優良特性。

該電路中ADC采樣頻率為200Hz。采用四階切比雪夫濾波器
，通帶選擇在45-55Hz之間，可以得到傳遞函數為：



對應差分方程為：

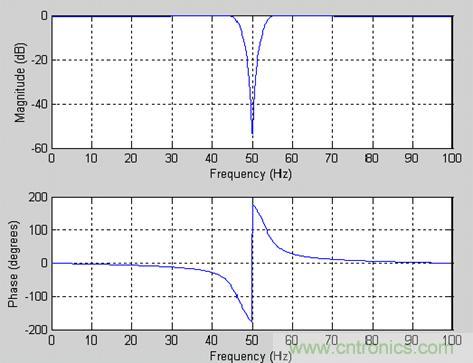

上述傳遞函數的幅頻和相頻特性如下圖所示：





由於MSP430F147隻能進行定點運算，所以在處理上述查分方程時，必須將其變換為整數運算。將各部分係數均乘以4096
，取整數部分，運算得到的結果再采用右位移12位的方法得到最終結果
，運算代碼如下：



y[k] = (3318*x[k] + 6636*x[k-2] + 3318*x[k-4]



6913*y[k-2] – 3049*y[k-4])>>12



其中的乘法運算要采用MSP430的硬件乘法器來實現才能保證運算速度。



在係統時鍾為8MHz，采樣頻率為200Hz條件下，該數字濾波器所得到的結果如下：

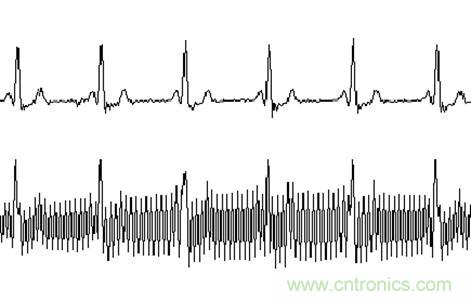

圖四 數字濾波器的性能





圖四中下半部分是人為加入強烈的50Hz幹擾後的心電圖。上半部分是經過MSP430F147進行數字濾波後的心電圖
，可以看出
，濾波的效果非常理想，完全可以達到臨床實用的要求。圖5是處理前和處理後的頻譜


，可以看出，信號在50Hz的地方被很好地抑止了。



唯一讓人覺得美中不足的是
，MSP430F147的處理能力隻能夠實時處理單導聯的ECG信號
，對於多導聯的運算能力則顯得不足。對於多導聯應用，需要考慮采用DSP進行處理。
