反激電源的RCD吸收

，對電源研發行業從業者來說是非常常見的電路
，一般認為為了處理反激電源變壓器漏感帶來的功率管電壓尖峰，需要通過RCD電路進行處理。盡管十分常見，但是最後還是決定寫一個專題的係列文章，初步估計會有三到四篇文章，內容分別關於變壓器漏感、RCD連接方式、損耗計算和元件選型，希望能帶給讀者一些新的研發思路。



本文適合於電源研發工程師進階閱讀。



一些基本理論



變壓器

，一種利用電-磁互相轉化的原理實現能量從一個端口到另一個端口的電子元件
，基本結構是磁芯以及繞在同一個磁芯上的兩個或多個繞組。



盡管通常並不會把反激電源變壓器當做典型的變壓器來分析（實踐中往往當做耦合電感）
，但是變壓器的相關理論顯然仍然適用於反激電源變壓器。



lixiangdebianyaqishimeiyounengliangsunhaode，qiebianyaqigegeraozuzhijianwanquanouhe，zheshihoubianyaqidedianlumoxingjiushifenjiandan。danshishijishang，bianyaqizaijinxingdian-磁-電(dian)的(de)轉(zhuan)換(huan)過(guo)程(cheng)中(zhong)

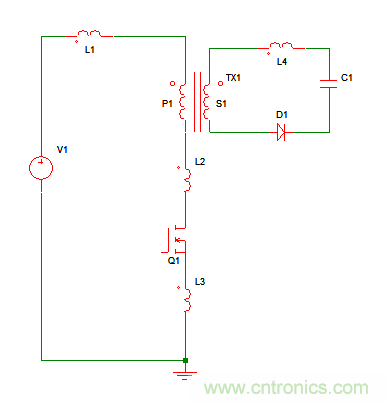

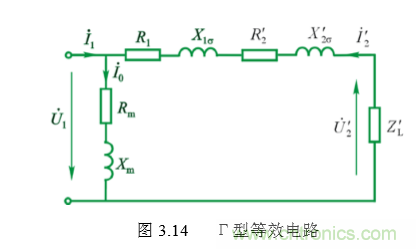

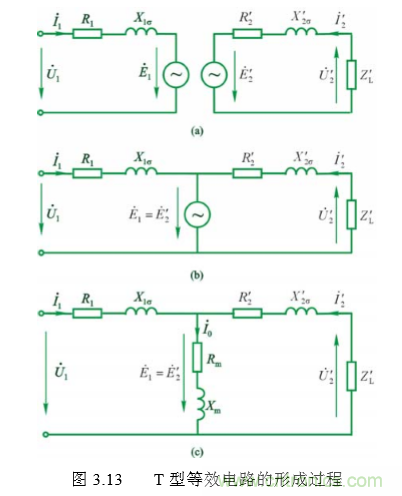

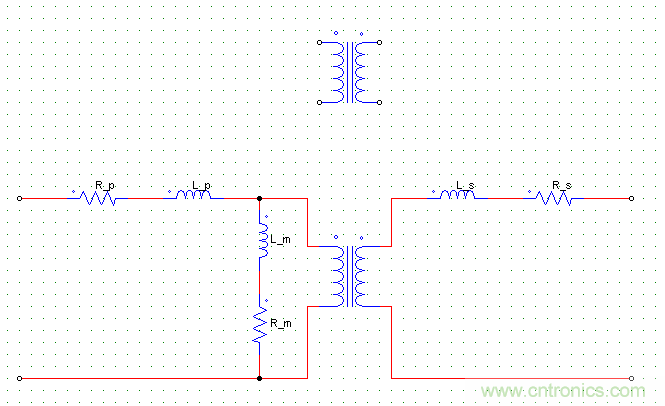

，無(wu)論(lun)是(shi)磁(ci)芯(xin)還(hai)是(shi)繞(rao)組(zu)都(dou)是(shi)有(you)損(sun)耗(hao)的(de)，而(er)且(qie)繞(rao)組(zu)之(zhi)間(jian)並(bing)不(bu)能(neng)做(zuo)到(dao)完(wan)全(quan)耦(ou)合(he)。這(zhe)時(shi)候(hou)，變(bian)壓(ya)器(qi)的(de)電(dian)路(lu)模(mo)型(xing)就(jiu)複(fu)雜(za)的(de)多(duo)。這(zhe)時(shi)候(hou)，可(ke)以(yi)使(shi)用(yong)等(deng)效(xiao)電(dian)路(lu)將(jiang)變(bian)壓(ya)器(qi)轉(zhuan)換(huan)為(wei)基(ji)本(ben)的(de)電(dian)阻(zu)、電感等元件，借助基本的電路理論進行一些簡化分析。
