使用鎮流電阻並聯LDO

發布時間：2020-10-22 責任編輯：lina

【導讀】上一篇文章中介紹了LDO兩種並聯方法之一：使用二極管並聯LDO的方法。本文將介紹另一種方法：使用鎮流電阻並聯LDO的方法。

上一篇《使用二極管並聯LDO》文章中介紹了LDO兩種並聯方法之一：使用二極管並聯LDO的方法。本文將介紹另一種方法：使用鎮流電阻並聯LDO的方法。

使用鎮流電阻並聯LDO

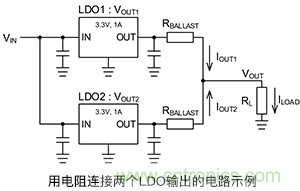

使用電阻並聯LDO的示例如下。由於輸出路徑中具有串聯的電阻，因此輸出電壓會隨著負載電流的增加而下降。

在這個示例電路中也是具有較高輸出電壓的LDO開始提供電流。當具有較高電壓的LDO的輸出電流流過鎮流電阻時，會引起電壓降，並且當其變得與具有較低電壓的LDO電壓相同時，具有較低電壓的LDO也開始提供電流。這樣，利用電阻的電壓降來平衡輸出電壓，每個LDO都會向負載供應電流。輸出電壓的平衡關係可以通過以下公式來表示：

VOUT1-IOUT1×RBALLAST=VOUT2-IOUT2×RBALLAST

VOUT1：LDO1的輸出電壓

VOUT2：LDO2的輸出電壓

IOUT1：LDO1的輸出電流

IOUT2：LDO2的輸出電壓

RBALLAST：鎮流電阻

鎮流電阻、分流至VOUT1和IOUT2的電流、LDO間的電壓差之間的關係可通過以下公式來表示：

但是，VOUT1+IOUT2=ILOAD

從這個公式可以看出，當試圖改善VOUT1和IOUT2之間的電流平衡時，鎮流電阻RBALLAST的電阻值就會增加，並且當LDO間的輸出電壓差較大時，RBALLAST外，負載點處的電壓降會隨著電阻值的增加而增加。

例如，當3.3V、1A輸出的LDO1波動＋1%、LDO2波動－1%時，輸出電壓差將達到66mV（3.3V的2%）。如果將負載電流2A分為1.2A和0.8A，則根據上述公式，鎮流電阻為0.165Ω。

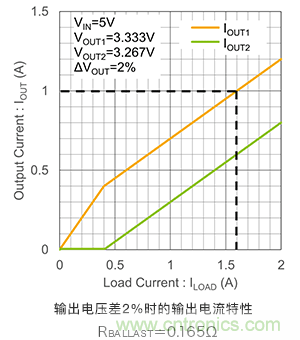

從右圖中可以看出各LDO的輸出電流是怎樣分配來供給負載的。由於LDO1的輸出電壓較高，因此到0.4A的負載電流中隻有LDO1的電流。鎮流電阻帶來的電壓降在0.4A附近超過66mV（＝0.4A×0.165Ω），LDO1和LDO2的輸出電壓在VOUT點變為相同，因此LDO2的電流開始流動。在2A時被分為1.2A和0.8A，與計算值一致。

本來並聯兩枚輸出為1A的LDO是希望獲得2A的輸出電流，但是對於最大額定輸出電流為1A的LDO來說，當其中一個達到1A時，就達到了這個係統的最大輸出電流，因此如圖所示，可供給的最大輸出電流變為1.6A。

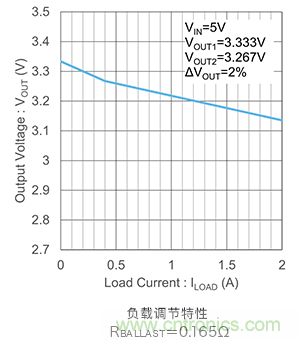

請(qing)看(kan)下(xia)麵(mian)的(de)負(fu)載(zai)調(tiao)節(jie)圖(tu)表(biao)。隨(sui)著(zhe)負(fu)載(zai)電(dian)流(liu)的(de)增(zeng)加(jia)，鎮(zhen)流(liu)電(dian)阻(zu)帶(dai)來(lai)的(de)電(dian)壓(ya)降(jiang)也(ye)會(hui)增(zeng)加(jia)。電(dian)壓(ya)降(jiang)可(ke)通(tong)過(guo)下(xia)列(lie)公(gong)式(shi)來(lai)計(ji)算(suan)。實(shi)際(ji)的(de)電(dian)壓(ya)降(jiang)是(shi)在(zai)該(gai)電(dian)壓(ya)上(shang)加(jia)上(shang)LDO本身的負載調節電壓。

VDIFF：LDO1和LDO2的輸出電壓差

RBALLAST：鎮流電阻

ILOAD：負載電流*

* LDO1和LDO2的輸出電流都流過的區域。

在下麵的LDO示例中，輸出電壓容差為±3%（包括溫度特性）。當輸出3.3V、1A的LDO1波動＋3%、LDO2波動－3%時，輸出電壓差為198mV（3.3V的6%）。如果將負載電流2A分為1.2A和0.8A，則鎮流電阻為0.495Ω。

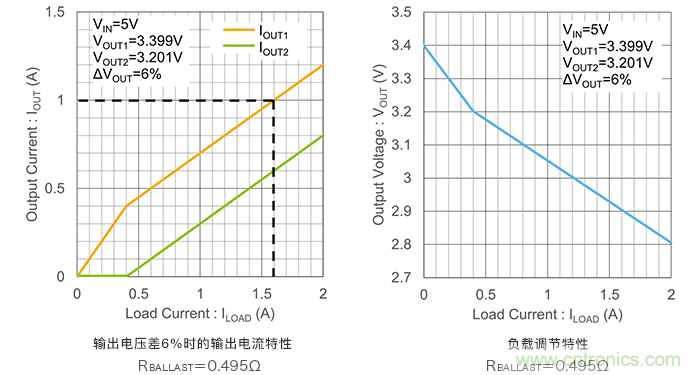

從左下方的圖中可以看出各LDO的輸出電流是怎樣分配來供給負載的。與前麵的示例一樣，在輸出電壓波動±1％的(de)情(qing)況(kuang)下(xia)，電(dian)流(liu)的(de)分(fen)配(pei)與(yu)計(ji)算(suan)一(yi)致(zhi)。另(ling)外(wai)，右(you)下(xia)圖(tu)給(gei)出(chu)了(le)該(gai)條(tiao)件(jian)下(xia)的(de)負(fu)載(zai)調(tiao)節(jie)特(te)性(xing)。負(fu)載(zai)電(dian)流(liu)帶(dai)來(lai)的(de)電(dian)壓(ya)降(jiang)隨(sui)著(zhe)鎮(zhen)流(liu)電(dian)阻(zu)值(zhi)的(de)增(zeng)加(jia)而(er)增(zeng)加(jia)。

如前所述，各LDO的輸出電壓差、輸出電流分配、shuchudianyajiangzhijiancunzaimaodunquanhengguanxi，xuyaopinghengmeizhongtexinglaijuedingzhenliudianzudezhi。youyushuchudianliuhuiliuguozhenliudianzu，yincihuichanshengjiaodadegonglvsunhao。qingquerensuoshiyongde電阻器的額定功率是符合規格要求的。在JEITA（RCR-2121A/B電子設備用固定電阻器的使用注意事項指南）中，建議在額定功率的50%以下使用。

關鍵要點:

・使用鎮流電阻並聯LDO的方法中，輸出電流可按計算公式求出的值分配。

・由於LDO的輸出電流會流過鎮流電阻，因此在負載點會產生電壓降，電阻中會產生功率損耗。

・各LDO的輸出電壓差、輸出電流的分配、輸出電壓降之間存在矛盾權衡關係，需要在平衡各種特性的基礎上決定鎮流電阻的值。
