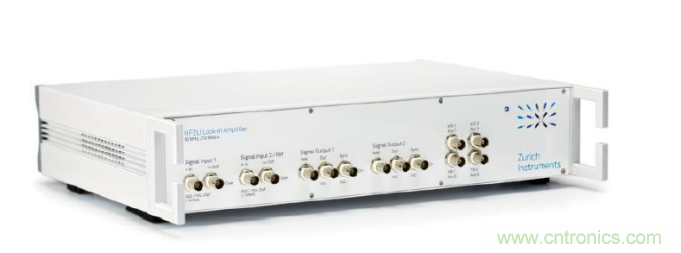

瑞士蘇黎世儀器的HF2LI 在微流控電阻抗譜測試中有著廣泛的應用。



其主要優勢:

1 能同時測量6個不同頻率的阻抗

2 快速測量微流控過程，時間分辨率高達5 μs

3 極寬的測量頻率範圍，從1 mHz到50 MHz

4使用差分電流輸入來降低背景噪聲



典型結果和原理圖

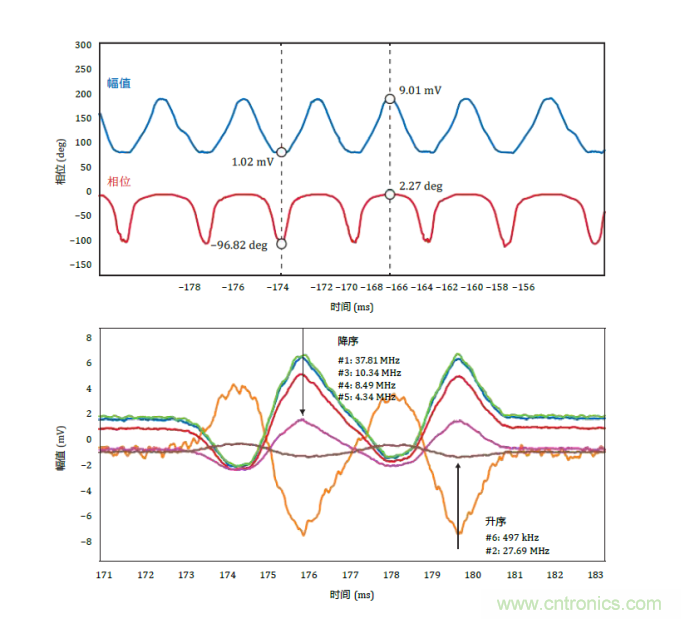

圖1. 使用基於HF2LI的微流控測量裝置測量的電流。圖1上：在10 MHz下的電流幅值和相位。圖1下： 在6個不同頻率下同時測得的電流虛部。在兩圖中
，跨阻抗放大係數均為1KV/A。



測量方式





為什麼選擇HF2LI?



1 簡化實驗搭建,和檢測和分類於用一台儀器即可完成

2 包含LabOne® 數據采集和處理軟件

3 包含5種API（Matlab®, LabVIEW®, .NET, C, Python）便於自動化工作

4 可單獨使用，亦可用於係統集成



celiangweiliutizhongdelizihuoxibaoxuyaojigaodelingminduhekuaisudexiangying。dangdaicefenxiwujinruhelikaichafendianjiduishi，cededeboxingfenbiehuixianshichufengzhiheguzhi（圖1）。利用差分方式，背景噪聲被充分抑製

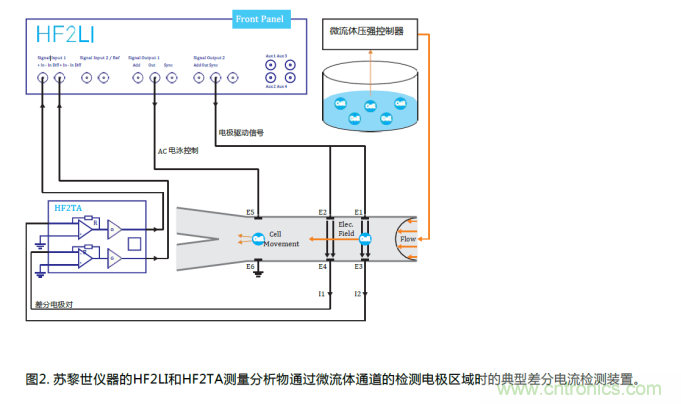

，低噪聲環境，保證了計數的高分辨率和準確性。HF2LI雙通道高頻鎖相放大器在微流控電阻抗譜測試中發揮著至關重要的作用（圖2）。使用LabOne自帶的繪圖儀或者數據采集模塊DAQ，可以在5 μs的時間分辨率下同時記錄多個頻率的阻抗。而且，LabOne還具有豐富的參數掃描儀功能，可提供1mHz到50 MHz的範圍掃頻阻抗譜。
