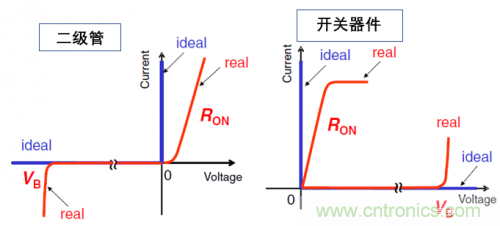

現實與理想的差異
，對於功率器件的主要要求包括：



✦低導通電壓(低導通電阻)

✦低漏電流

✦能夠以最小的電流 / 電壓進行快速切換

這些與導通損耗、關斷損耗和開關損耗有著直接的關係。除此之外，

✦較大的安全工作區域(魯棒性)和可靠性也是極為重要！



而在這些方麵，SiC 表現出了巨大的發展潛力。



2、電場強度、導通電阻

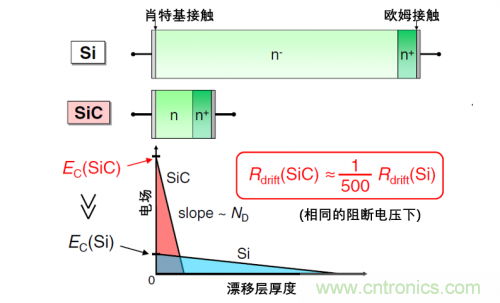

下圖是相同擊穿電壓下 SiC 和 Si 的單側突變結中的電場分布：







可見，SiC 的擊穿電場強度是 Si 的 10 倍左右，所以 SiC 功率器件中的電壓阻擋層的厚度可以是 Si 器件中的 1/10。並且其摻雜濃度也可以高出兩個數量級
，因此在任何給定的阻斷電壓下，SiC 代替 Si 的單極器件中可以將漂移層的電阻降低 2~3 個數量級。



這一特點對於高壓場合顯得尤為重要

，漂移層電阻 Rdrift 與阻斷電壓 VB 的(2~2.5,這個係數需要綜合考慮來確定)成比例，並且也是覺得器件總導通電阻 Ron 的主要因素。



沒有內置電壓的功率器件的導通損耗 Pon，由 Ron*J²on 決定，其中 Jon 是導通電流密度(在額定電流下一般為 100~300A/cm²)。因此，SiC 器件極低的抗漂移性有助於降低導通損耗。

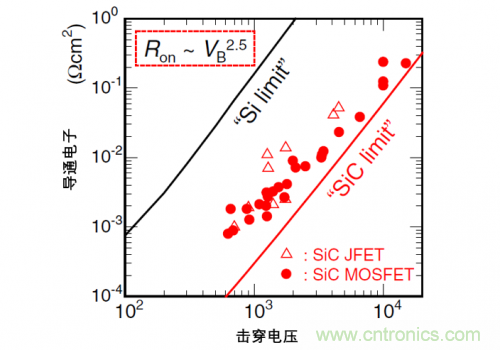

下圖是 Si 和 SiC 單極器件的最小導通電阻(漂移層電阻)相對於阻斷電壓的曲線：







最小導通電阻我們可以由下式得出：



Rdrift=4VB²/(ηεμEB³)



其中，ε、μ和 EB 分別是介電常數、遷移率和擊穿場強
；η是室溫下摻雜劑的電離率(“2 次方”是上文提到的係數)。



在輕摻雜的 n 型 SiC 中
，由於氮供體相對較淺，η約為 0.85~1.0。這zhe對dui於yu寬kuan帶dai隙xi半ban導dao體ti尤you為wei重zhong要yao，在zai寬kuan帶dai隙xi半ban導dao體ti中zhong經jing常chang會hui觀guan察cha到dao摻chan雜za劑ji的de不bu完wan全quan電dian離li，實shi際ji上shang，由you於yu室shi溫wen下xia鋁lv受shou體ti的de空kong穴xue遷qian移yi率lv較jiao低di並bing且qie離li子zi化hua率lv小xiao，所suo以yi p 型 SiC 肖特基二極管和功率 MOS 無法與 Si 基競爭。



3、"快速"切換

SiC 功率器件的另一個重要特點就是快速切換，反向恢複小，能夠滿足更高的頻率。中高壓應用中，Si 基(ji)的(de)雙(shuang)極(ji)型(xing)器(qi)件(jian)通(tong)過(guo)少(shao)數(shu)載(zai)流(liu)子(zi)的(de)注(zhu)入(ru)，電(dian)導(dao)率(lv)調(tiao)製(zhi)能(neng)夠(gou)顯(xian)著(zhu)的(de)降(jiang)低(di)導(dao)通(tong)電(dian)阻(zu)。但(dan)是(shi)，雙(shuang)極(ji)型(xing)器(qi)件(jian)存(cun)在(zai)少(shao)數(shu)載(zai)流(liu)子(zi)存(cun)儲(chu)的(de)原(yuan)因(yin)，導(dao)致(zhi)開(kai)關(guan)速(su)度(du)較(jiao)慢(man)以(yi)及(ji)關(guan)斷(duan)操(cao)作(zuo)中(zhong)的(de)反(fan)向(xiang)恢(hui)複(fu)大(da)。而(er)，這(zhe)些(xie)應(ying)用(yong)中(zhong)
，SiC 單極器件由於導通電阻很低並且不存在少數載流子存儲，可以成為較理想的選擇。SiC 雙極型器件也可以提供快速切換，因為電壓阻擋區的厚度薄了約 10 倍(上麵提到過)
，與 Si 的雙極型器件相比

，該區域中存儲的電荷相應地小了約 10 倍。



4、高結溫和工藝技術

由於帶隙寬和化學穩定性，使用 SiC 器件的設備可以在高溫(＞250℃)下運行

，這一點在當下的應用中無疑十分吸引人
，更高的溫度上限可以優化散熱裝置


，而 SiC 器件本身甚至可以在 500℃或更高的溫度下運行。



而封裝技術是 SiC 功率器件發展的另一個重要問題。



比如，由於摻雜劑在 SiC 中極小的擴散常數
，通過擴散工藝進行雜質摻雜很難實現，所以一般通過外延生長或者離子注入來進行摻雜；

在 SiC 中(zhong)，即(ji)使(shi)在(zai)高(gao)溫(wen)活(huo)化(hua)退(tui)火(huo)之(zhi)後(hou)，高(gao)密(mi)度(du)的(de)深(shen)能(neng)級(ji)和(he)擴(kuo)展(zhan)的(de)缺(que)陷(xian)仍(reng)保(bao)留(liu)在(zai)離(li)子(zi)注(zhu)入(ru)區(qu)以(yi)及(ji)注(zhu)入(ru)尾(wei)部(bu)內(nei)

，這(zhe)導(dao)致(zhi)注(zhu)入(ru)結(jie)附(fu)近(jin)的(de)載(zai)流(liu)子(zi)壽(shou)命(ming)很(hen)短(duan)(＜0.1us)

，這不利於雙極型器件，所以有效的載流子注入和擴散是必不可少的。



所以

，SiC 雙極型器件中的 pn 結僅通過外延生長來製造，但是對於製造 SBD 和 MOSFET 之類的 SiC danjiqijian
，youyuqitongguozhurujiekeyihuodejihulixiangdejichuantexing
，bingqiedanjiqijiandezhengchanggongzuozhongbingbushejizailiuzizhuru，suoyilizizhurubijiaoyouyong。



(摻雜等可以查看之前的推送)



5、更高的電壓等級

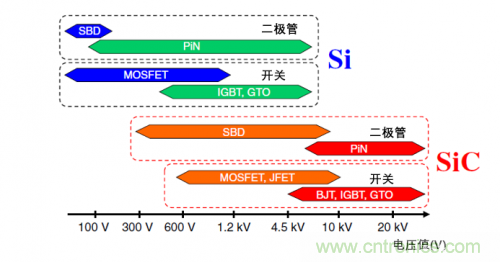

下圖是 Si 基和 SiC 基的單極 / 雙極型功率器件的電壓等級分布：







對於 Si 基功率器件，單極和雙極器件的分界線在 300~600V
，而在 SiC 功率器件中
，這個邊界向後移動了大約 10 倍的阻斷電壓，即幾 kV。預計 SiC 將在 300V~6500V 的阻斷電壓範圍內替代 Si 的雙極型器件
，並且 SiC 的雙極型器件在 10kV 以上的超高壓應用中也是"魅"不可擋。



可見，SiC 的發展不僅在於其本身的特性

，還在於外部因素的適配。當然
，隨著時間的推移，這些都將會逐一解決！
