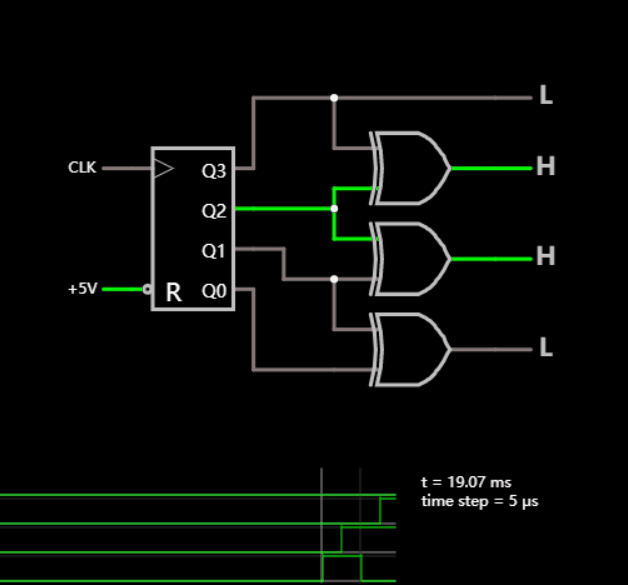

格雷碼計數器





該電路以格雷碼進行計數，這是一種二進製計數係統，每次更新計數時
，隻有一位數字發生變化。



十進製計數器





該電路是一個4位十進製計數器。它最多計數為9（1001
，二進製），然後從0開始。



7段LED譯碼器





該電路使用7段LED顯示屏輸入4位二進製數，並輸出0到9的十進製數 。如果輸入的數字大於9，則顯示為空白。



壓控振蕩器





該電路是壓控振蕩器，其輸出頻率是由控製電壓確定的振蕩器。在這種情況下，一個10Hz的鋸齒振蕩器提供控製電壓。這會導致頻率緩慢上升，直到達到最大值
，然後又回落到起始頻率。



第一個運算放大器是積分器。分壓器將+輸入置於控製電壓的一半。運算放大器試圖使其輸入保持相同的電壓，這要求100k兩端流過電流，以確保其壓降為控製電壓的一半。



當底部的MOSFET導通時，來自100k的電流流經MOSFET。由於49.9k電阻的壓降與100kxiangtong，dandianzuweiyiban，yincitabixuliuguoliangbeidedianliu。ewaidedianliulaizidianrongqibingduiqichongdian，yincidiyigeyunsuanfangdaqibixutigongwendingshangshengdeshuchudianyayitigonggaidianliu。



當底部的MOSFET關斷時，來自100k的電流通過電容器放電

，因此，第一個運算放大器需要穩定降低的輸出電壓。第三個範圍顯示輸出電壓；看起來像三角波。



第二個運算放大器是施密特觸發器。它以三角波為輸入。當輸入電壓上升到高於3.33 V的閾值時，它輸出5 V，閾值電壓下降到1.67V。當輸入電壓下降到此電壓時
，輸出變為0 V
，閾值又向上移動。輸出為方波。它連接到MOSFET，使積分器根據需要提高或降低其輸出電壓。



回轉器





電感器可能體積龐大，笨重且昂貴
，因此用便宜的元件代替它們通常很有價值。底部是被仿真的電感電路。



電容器會通過高頻（和突然變化）
，從而導致運算放大器的+輸入更接近輸入信號。（由於電阻（20k）大，所以沒有太多電流通過電容器。）運算放大器將–輸入保持與+相同的電平，從而使流過1k電阻的電流減少，因為電壓幾乎與輸入電壓相同。該電路可以阻止高頻，例如電感器。



該電容器會阻止低頻（和穩定電壓）
，從而導致運算放大器的+輸入更接近於地。運算放大器將–輸入保持與+相同的電平，從而導致更多電流通過1k電阻接地。它通過低頻，就像電感器一樣。



特斯拉線圈





這是特斯拉 線圈 電路。變壓器將輸入電壓提高100倍(bei)以(yi)產(chan)生(sheng)高(gao)電(dian)壓(ya)。幾(ji)秒(miao)鍾(zhong)後(hou)，電(dian)壓(ya)高(gao)到(dao)足(zu)以(yi)點(dian)燃(ran)火(huo)花(hua)塞(sai)。然(ran)後(hou)，電(dian)容(rong)器(qi)和(he)第(di)二(er)變(bian)壓(ya)器(qi)的(de)初(chu)級(ji)線(xian)圈(quan)形(xing)成(cheng)諧(xie)振(zhen)電(dian)路(lu)。次(ci)級(ji)變(bian)壓(ya)器(qi)線(xian)圈(quan)連(lian)接(jie)到(dao)環(huan)形(xing)線(xian)圈(quan)，此(ci)處(chu)以(yi)接(jie)地(di)電(dian)容(rong)表(biao)示(shi)。它(ta)還(hai)會(hui)形(xing)成(cheng)一(yi)個(ge)諧(xie)振(zhen)頻(pin)率(lv)大(da)約(yue)為(wei)200kHz的諧振電路。能量逐漸從第一個電路傳遞到第二個電路，然後火花隙停止導通

，將所有能量保留在環形電路中。



一旦火花塞停止導通，則需要一段時間來建立足夠的電壓以使其再次點火。仿真速度大大降低，因此可以看到200kHz的振蕩。您可能需要重新加載電路，而不是等待。



555方波振蕩器





這是一個使用555定時器芯片的簡單方波振蕩器。



當觸發輸入（“ tr”）低於1/3 V in或3.33V 時
，開始計時間隔。發生這種情況時
，555輸出變為高電平，並且555等待閾值輸入（“ th”）達到2/3 V in或6.67V。電容器充電時，閾值輸入緩慢上升，直到達到要求的水平。然後，定時間隔結束
，輸出變為低電平
，電容器放電。



當電容器放電到足以使觸發器達到3.33V時，新的計時間隔開始。最終結果是一個方波。



電流鏡





這zhe是shi電dian流liu鏡jing，一yi種zhong使shi用yong電dian路lu一yi半ban的de電dian流liu來lai控kong製zhi另ling一yi半ban電dian流liu的de設she備bei。兩liang半ban電dian流liu相xiang同tong。左zuo側ce的de開kai關guan會hui更geng改gai左zuo半ban部bu分fen中zhong的de電dian流liu，該gai電dian流liu在zai右you半ban部bu分fen中zhong得de到dao鏡jing像xiang。右you側ce的de開kai關guan會hui導dao致zhi電dian阻zu器qi被bei旁pang路lu，但dan電dian流liu鏡jing可ke確que保bao電dian流liu不bu發fa生sheng變bian化hua。



Q1的發射極-基ji極ji結jie的de作zuo用yong類lei似si於yu二er極ji管guan。通tong過guo它ta的de電dian流liu由you其qi下xia麵mian的de電dian阻zu網wang絡luo設she置zhi。將jiang基ji極ji連lian接jie到dao集ji電dian極ji可ke確que保bao基ji極ji電dian流liu能neng夠gou流liu動dong，因yin此ci晶jing體ti管guan可ke以yi保bao持chi在zai活huo動dong模mo式shi。由you於yuQ1的基極連接到Q2的電壓相同，因此它們的電壓相同，因此Q2的發射極-基極結必須流過相同的電流。（它的作用類似於二極管，因此電流由其兩端的電壓決定。）



電路的兩半流過它們的電流幾乎相同。唯一的區別是來自Q1和Q2的基極電流流經左半部分，而不是右半部分。我們在該電路中使用高β晶體管
，以使這些基極電流盡可能小。



升壓電路





該電路使用一些二極管和電容器從15 V輸入信號產生42V。



憶阻器





cishilixianshileyizuqi。tachongdangdianzuqi，danshidianzuhuisuizheshijiandeliushierbianhua。zaicishilizhong，shiyongyoucedehuakuaixuanzeshurudianya。yizuqiqichujuyougaodianzu，danshidianliudaozhigaidianzusuishijianjiangdi，zhidaodadaozuixiaozhi。ruguojiangshurudianyashezhiweifuzhi，zedianzujiangzhujianzengjia，zhidaodadaozuidazhi。yizuqidedianya，dianliuhedianzudetuxingxianshizaidianluxiafang。





此示例顯示了憶阻器對正弦波的響應。電路下方的圖形顯示了憶阻器的電壓（綠色），電流（黃色）和電阻（白色）。還顯示了電壓與電流的關係圖。請注意，電壓與電流具有非線性關係。
