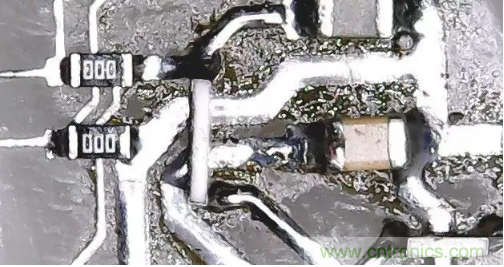

用在單麵PCB板上做跨線的O歐姆電阻



零歐姆電阻的作用總結可以包括以下作用：



在電路中沒有任何功能
，隻是在PCB上為了調試方便或兼容設計等原因。



可作跳線使用，避免用跳針造成的高頻幹擾（成為天線）



在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。



0歐姆電阻實際是電阻值很小的電阻，想測某部分電路的耗電流的時候，接0歐姆電阻
，接上電流表
，這樣方便測耗電流，可用於測量大電流。

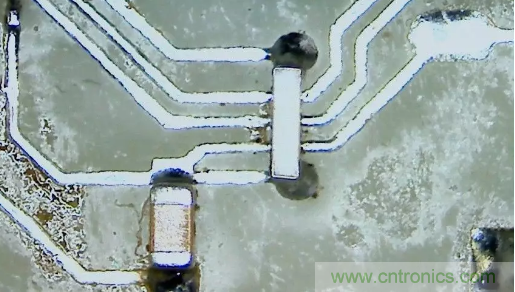

用在單麵PCB板上做跨線的O歐姆電阻



在布線時

，如果實在布不過去了
，也可以加一個0歐的電阻。



在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用
，主要是解決EMC問題。如地與地
，電源和IC Pin間。



單點接地（指保護接地、工作接地、直流接地在設備上相互分開，各自成為獨立係統。）





做電路保護，充當低成本熔絲（圈圈USB電路中以0歐0603電阻充當USB過流保護）由於PCB上走線的熔斷電流較大，如果發生短路過流等故障時，很難熔斷，可能會帶來更大的事故。由於0歐電阻電流承受能力比較弱（其實0歐電阻也是有一定的電阻的，隻是很小而已）
，過流時就先將0oudianzurongduanle，congerjiangdianluduankai，fangzhilegengdashigudefasheng。youshiyehuiyongyixiezuzhiweilingdianjihuozhejioudexiaodianzulaizuobaoxiansi。buguobutaituijianzheyanglaiyong，danyouxiechangshangweilejieyuechengben
，jiuyongcijiangjiule。





在數字和模擬等混合電路中，往往要求兩個地分開，並且單點連接。我們可以用一個0歐(ou)的(de)電(dian)阻(zu)來(lai)連(lian)接(jie)這(zhe)兩(liang)個(ge)地(di)，而(er)不(bu)是(shi)直(zhi)接(jie)連(lian)在(zai)一(yi)起(qi)。這(zhe)樣(yang)做(zuo)的(de)好(hao)處(chu)就(jiu)是(shi)
，地(di)線(xian)被(bei)分(fen)成(cheng)了(le)兩(liang)個(ge)網(wang)絡(luo)
，在(zai)大(da)麵(mian)積(ji)鋪(pu)銅(tong)等(deng)處(chu)理(li)時(shi)，就(jiu)會(hui)方(fang)便(bian)得(de)多(duo)。附(fu)帶(dai)提(ti)示(shi)一(yi)下(xia)，這(zhe)樣(yang)的(de)場(chang)合(he)，有(you)時(shi)也(ye)會(hui)用(yong)電(dian)感(gan)或(huo)者(zhe)磁(ci)珠(zhu)等(deng)來(lai)連(lian)接(jie)。



配置電路


，一般產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。



單麵PCB板



零歐姆電阻可以承受多少電流
？　設計電路經常要用零歐姆電容
，一般根據線路電流來選擇電阻額定功率，那0歐姆一般選多少合適？



一般的0歐姆電阻的實際阻值在50毫歐左右＋－5%的偏差。所以根據額定功率，你就可以計算出來，它的額定電流了。



0402 1/16W：1/16=I*I*0.05 即I=1.118A
；



0603 1/8W：1/8=I*I*0.05 即I=1.58A；



0805 1/4W：1/4=I*I*0.05 即I=2.236A
；



鼠籠智能車



對於每種封裝的O歐姆電阻具體可以通過多大的電流，還需要根據電阻在PCB板上的散熱情況來決定。



下麵分別測試了0603
， 0805
， 1206三種封裝下，通過的電流和電阻兩端之間的電壓的關係。可以看到三種封裝的電阻都在電流實際超過6A之後，電壓開始快速上升。

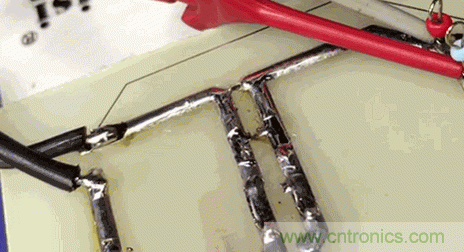

測試0歐姆電阻最大流經電流



這說明電阻的溫度也急劇增加，導致功耗也大幅度增加。0603電阻在電流增加到11.5A時燒毀，0805電阻在電流增加到12A時燒斷，1206的電阻在12A時沒有燒毀。



0603封裝0歐姆電阻電流與電壓之間的曲線



0805封裝0歐姆電阻電流與電壓之間的曲線

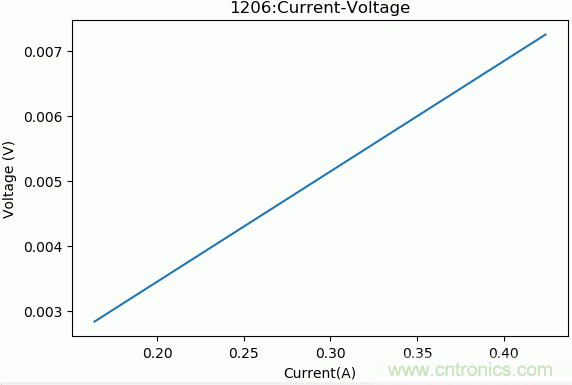

1206封裝0姆電阻電流與電壓之間的曲線



來源：TsinghuaJoking   作者：卓晴
