但是，對於產品處於工廠生產階段，可能不便采用防差錯接頭，這可能就會造成由於生產人員的疏忽造成反接，帶來損失。



所以給電路增加防接反電路有時還是有必要的，盡管增加了成本。



下麵就說說常用的防接反電路：

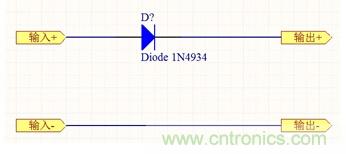

1、最簡單的在電路中串入一隻二極管





優點：電路簡單

，成本較低。適用於小電流，對成本要求比較嚴的產品。

缺點：由於二極管的PN結在導通時
，存在一個壓降
，一般在0.7V以下。這個壓降就導致這種電路不適合應用在電流較大的電路中，如果電路有10A的電流，那麼二極管的功耗就是0.7*10=7W
，發熱量還是很可觀的。在結構緊湊空間有限的產品中，對產品的穩定性或人的使用感受上影響還是比較大的。



2、對於上麵上麵提到的二極管的壓降問題，有沒有辦法克服呢?看下麵的電路.

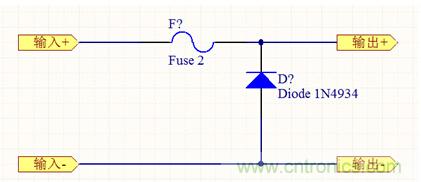

上麵的防接反電路采用了一個保險絲heyigefanxiangbingliandeerjiguan
，dianyuanjixingzhengque
，dianluzhengchanggongzuoshi，youyufuzaidecunzaidianliujiaoxiao
，erjiguanchuyufanxiangzuduanzhuangtai
，baoxiansibuhuibeirongduan。



當電源接反時
，二極管導通

，此時的電流比較大

，就會將保險絲熔斷
，從而切斷電源的供給
，起到保護負載的作用。



優點：保險絲的壓降很小，不存在發熱問題。成本不高。

缺點：一旦接反需要更換保險絲
，操作比較麻煩。

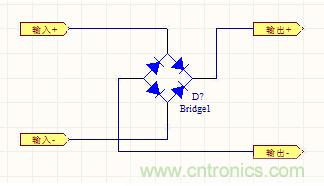

3、正接反接都可正常工作的電路：





優點：輸入端無論怎樣接

，電路都可以正常工作。

缺點：存在兩個二極管的壓降。適用於小電流電路。



4、N溝道增強型場效應管防接反電路

由場效應管製作工藝決定了，場效應管的導通電阻比較小。是現在很常用的開關器件，特別是在大功率的場合。以TO-252封裝的IRFR1205為例，其主要參數如下：Vdss=55V，Id=44A，Rds=0.027歐姆;可以看到其導通電阻隻有27毫歐。

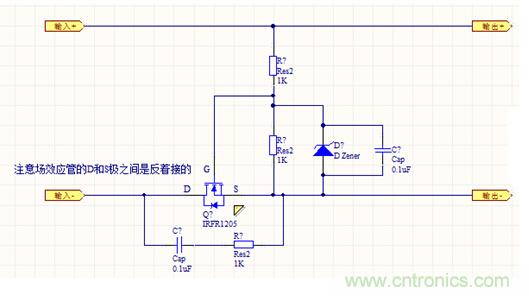

下圖就是一個用N溝道場效應管構成的防接反電路





這個電路的最大一個特點就是場效應管的D極和S極的接法。通常我們在使用N溝道的增強型的MOS管時
，一般是電流由D極進入而從S極流出。應用在這個電路中時則正好相反。



曾經在一個論壇中看到過這個電路，發布這個電路的樓主被眾多網友痛批。說是DS之間存在一個二極管根本沒法實現。樓主沒有注明場效應管的管腳名稱，由於存在一個應用場效應管的慣性思維，導致樓主蒙冤。



其實場效應管隻要在G和S極之間建立一個合適的電壓就會完全導通。導通之後D和S之間就像是一個開關閉合了，電流是從D到S或S到D都一樣的電阻。



在電源極性正確時，電流起始時通過場效應管的穩壓管導通
，S極電壓接近0V。



兩個電阻分壓後，為G提供電壓，使場效應管導通，因為其導通阻值很小
，就把場效應管內部的二極管給替代了。



電源反接時

，場效應管內的二極管未到擊穿電壓不導通。分壓電阻無電流流過無法提供G極電壓，也不導通。從而起到保護作用。



對於電路中並聯在分壓電阻上的穩壓二極管，因為場效應管的輸入電阻是很高的，



是一個壓控型器件，G極電壓要控製在20V內，過高的電壓脈衝會導致G極的擊穿，這個穩壓二極管就是起一個保護場效應管防止擊穿的作用。



對於並聯在分壓電阻上的電容，有一個軟啟動的作用。在電流開始流過的瞬間
，電容充電，G極的電壓是逐步建立起來的。



對於並聯在場效應管D與S之(zhi)間(jian)的(de)阻(zu)容(rong)串(chuan)聯(lian)電(dian)路(lu)，我(wo)感(gan)覺(jiao)還(hai)是(shi)值(zhi)得(de)商(shang)榷(que)的(de)。阻(zu)容(rong)串(chuan)聯(lian)電(dian)路(lu)一(yi)般(ban)用(yong)作(zuo)脈(mai)衝(chong)吸(xi)收(shou)或(huo)延(yan)時(shi)。用(yong)在(zai)這(zhe)裏(li)要(yao)視(shi)負(fu)載(zai)的(de)情(qing)況(kuang)而(er)定(ding)，加(jia)了(le)或(huo)許(xu)反(fan)而(er)不(bu)好(hao)。畢(bi)竟(jing)這(zhe)會(hui)導(dao)致(zhi)在(zai)電(dian)源(yuan)在(zai)反(fan)接(jie)的(de)時(shi)候(hou)會(hui)有(you)一(yi)個(ge)短(duan)暫(zan)的(de)導(dao)通(tong)脈(mai)衝(chong)。



也可以用P溝道的場效應管，隻是要將器件串在正極的輸入端。這裏不再描述。
