首先，先和大家一起來學習一下負反饋放大電路的基本要點。



shenmeshifufankui？fufankuijiushiweilebaozhengwomendefangdadianlunenggouzhengchangzaiwomendeyunxingfanweineigongzuo，gengqiangqueqiedishuojiushifankuidexinhaohefangdadianludeshuruxinhaoxiangweixiangfan
，liangzhezuojianfa。



什麼是正反饋
？正反饋的反饋信號和輸入信號的相位相同，兩者做加法，此時很容易出現震蕩。



說完了這個
，回到我們的主題。我們先來看看電壓反饋是什麼。



電壓反饋從放大器輸出端取出輸出信號的電壓，目的是穩定輸出信號的電壓。



電壓反饋判定：輸出信號撤銷，反饋就沒有信號
，如果采樣點和輸出端在一個點，就屬於電壓反饋，並聯在電路的輸出端。



如何理解電壓反饋輸出電阻小：利用並聯電壓處處相等、並聯電阻變小來理解。



總結：電壓反饋的采樣元件是並聯輸出端，輸出電阻小。

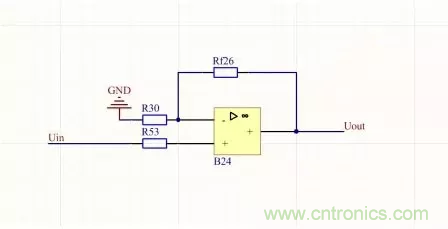

我們看到這裏輸出端是並聯反饋出來的
；斷定是電壓反饋
，同時輸出信號撤銷，反饋也沒有信號。



看完了什麼是電壓反饋，我們來看看電流反饋。



電流反饋：caijifangdaqishuchuduandexinhaodianliu
，youyuchuanliandianzudedianliuchuchuxiangdeng
，chuanliandianzudengyugegedianzuzhihe
，jieyongzhegelailijie，dianliufankuijiushifankuiyuanjianchuanlianzaiwomendefankuideshuchuduan

，shishuchudianzudezuzhitigao。tongshifankuicaiyangdexinhaoheshuchuduanbuzaiyigeduandian。

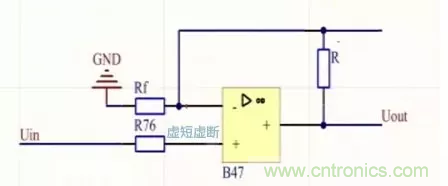

看圖說話：我們看下這個，R是負載電阻。





RF的采樣點和輸出端是不同點，串聯在采樣輸出電阻上，當輸出信號撤銷，還會有信號過來（看端點是負信號）。



總結：判定電壓還是電流反饋，看放大器的輸出端。

- 電壓反饋減小輸出電阻，電流反饋增大輸出電阻。

- 電壓反饋可以穩定輸出電壓，減小輸出電阻，提高帶動負載能力。

- 電流反饋穩定輸出電流
，增大輸出電阻，負載帶動能力不強。
