其窗口模板的係數和均值濾波器不同，均值濾波器的模板係數都是相同的為1;而高斯濾波器的模板係數，則隨著距離模板中心的增大而係數減小。所以，高斯濾波器相比於均值濾波器對圖像個模糊程度較小。



什麼是高斯濾波器



既然名稱為高斯濾波器，那麼其和高斯分布(正態分布)是有一定的關係的。一個二維的高斯函數如下：





其中(x,y)(x,y)為點坐標
，在圖像處理中可認為是整數;σσ是標準差。要想得到一個高斯濾波器的模板，可以對高斯函數進行離散化

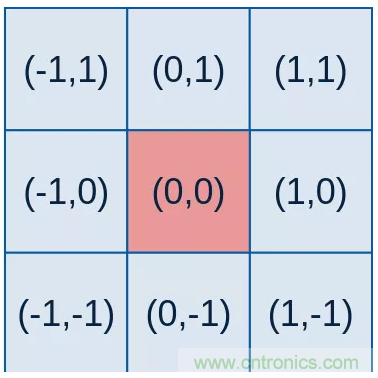

，得到的高斯函數值作為模板的係數。例如：要產生一個3×33×3的高斯濾波器模板，以模板的中心位置為坐標原點進行取樣。模板在各個位置的坐標，如下所示(x軸水平向右，y軸豎直向下)





這樣，將各個位置的坐標帶入到高斯函數中，得到的值就是模板的係數。

對於窗口模板的大小為(2k+1)×(2k+1)，模板中各個元素值的計算公式如下：





這樣計算出來的模板有兩種形式：小數和整數。

小數形式的模板
，就是直接計算得到的值，沒有經過任何的處理;



整數形式的，則需要進行歸一化處理，將模板左上角的值歸一化為1
，下麵會具體介紹。使用整數的模板時，需要在模板的前麵加一個係數
，係數為

也就是模板係數和的倒數。



高斯模板的生成



知道模板生成的原理
，實現起來也就不困難了



void generateGaussianTemplate(double window[][11], int ksize, double sigma)

{

    static const double pi = 3.1415926;

    int center = ksize / 2; // 模板的中心位置
，也就是坐標的原點

    double x2, y2;

    for (int i = 0; i < ksize; i++)

    {

        x2 = pow(i - center, 2);

        for (int j = 0; j < ksize; j++)

        {

            y2 = pow(j - center, 2);

            double g = exp(-(x2 + y2) / (2 * sigma * sigma));

            g /= 2 * pi * sigma;

            window[i][j] = g;

        }

    }

    double k = 1 / window[0][0]; // 將左上角的係數歸一化為1

    for (int i = 0; i < ksize; i++)

    {

        for (int j = 0; j < ksize; j++)

        {

            window[i][j] *= k;

        }

    }

}





需要一個二維數組，存放生成的係數(這裏假設模板的最大尺寸不會超過11);第二個參數是模板的大小(不要超過11);第三個參數就比較重要了，是高斯分布的標準差。



生成的過程，首先根據模板的大小，找到模板的中心位置ksize/2。然後就是遍曆，根據高斯分布的函數，計算模板中每個係數的值。



需要注意的是
，最後歸一化的過程，使用模板左上角的係數的倒數作為歸一化的係數(左上角的係數值被歸一化為1)，模板中的每個係數都乘以該值(左上角係數的倒數)，然後將得到的值取整，就得到了整數型的高斯濾波器模板。



下麵截圖生成的是，大小為3×3,σ=0.83×3,σ=0.8的模板





對上述解結果取整後得到如下模板：





這個模板就比較熟悉了
，其就是根據σ=0.8的高斯函數生成的模板。

至於小數形式的生成也比較簡單
，去掉歸一化的過程，並且在求解過程後
，模板的每個係數要除以所有係數的和。具體代碼如下：

void generateGaussianTemplate(double window[][11], int ksize, double sigma)

{

    static const double pi = 3.1415926;

    int center = ksize / 2; // 模板的中心位置，也就是坐標的原點

    double x2, y2;

    double sum = 0;

    for (int i = 0; i < ksize; i++)

    {

        x2 = pow(i - center, 2);

        for (int j = 0; j < ksize; j++)

        {

            y2 = pow(j - center, 2);

            double g = exp(-(x2 + y2) / (2 * sigma * sigma));

            g /= 2 * pi * sigma;

            sum += g;

            window[i][j] = g;

        }

    }

    //double k = 1 / window[0][0]; // 將左上角的係數歸一化為1

    for (int i = 0; i < ksize; i++)

    {

        for (int j = 0; j < ksize; j++)

        {

            window[i][j] /= sum;

        }

    }

}



3×3,σ=0.8的小數型模板。





σσ值的意義及選取



通過上述的實現過程，不難發現，高斯濾波器模板的生成最重要的參數就是高斯分布的標準差σσ。標準差代表著數據的離散程度

，如果σσ較小，那麼生成的模板的中心係數較大，而周圍的係數較小
，這樣對圖像的平滑效果就不是很明顯;反之
，σσ較大，則生成的模板的各個係數相差就不是很大，比較類似均值模板，對圖像的平滑效果比較明顯。

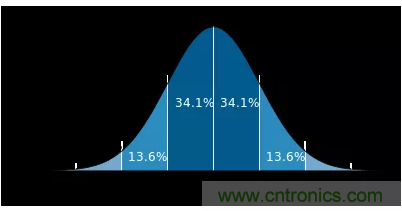

來看下一維高斯分布的概率分布密度圖：





橫軸表示可能得取值x，豎軸表示概率分布密度F(x)，那麼不難理解這樣一個曲線與x軸圍成的圖形麵積為1。σσ(標準差)決定了這個圖形的寬度，可以得出這樣的結論：σσ越大，則圖形越寬，尖峰越小，圖形較為平緩;σσ越小

，則圖形越窄，越集中，中間部分也就越尖，圖形變化比較劇烈。這其實很好理解，如果sigma也就是標準差越大，則表示該密度分布一定比較分散，由於麵積為1，於是尖峰部分減小，寬度越寬(分布越分散);同理
，當σσ越小時，說明密度分布較為集中
，於是尖峰越尖，寬度越窄!



於是可以得到如下結論：

σσ越大，分布越分散，各部分比重差別不大，於是生成的模板各元素值差別不大，類似於平均模板；

σσyuexiao
，fenbuyuejizhong
，zhongjianbufensuozhanbizhongyuanyuangaoyuqitabufen，fanyingdaogaosimobanshangjiushizhongxinyuansuzhiyuanyuandayuqitayuansuzhi，yushiziranerranjiuxiangdangyuzhongjianzhidedianyunsuan。



基於OpenCV的實現



在生成高斯模板好，其簡單的實現和其他的空間濾波器沒有區別，具體代碼如下：

void GaussianFilter(const Mat &src, Mat &dst, int ksize, double sigma)

{

    CV_Assert(src.channels() || src.channels() == 3); // 隻處理單通道或者三通道圖像

    const static double pi = 3.1415926;

    // 根據窗口大小和sigma生成高斯濾波器模板

    // 申請一個二維數組，存放生成的高斯模板矩陣

    double **templateMatrix = new double*[ksize];

    for (int i = 0; i < ksize; i++)

        templateMatrix[i] = new double[ksize];

    int origin = ksize / 2; // 以模板的中心為原點

    double x2, y2;

    double sum = 0;

    for (int i = 0; i < ksize; i++)

    {

        x2 = pow(i - origin, 2);

        for (int j = 0; j < ksize; j++)

        {

            y2 = pow(j - origin, 2);

            // 高斯函數前的常數可以不用計算，會在歸一化的過程中給消去

            double g = exp(-(x2 + y2) / (2 * sigma * sigma));

            sum += g;

            templateMatrix[i][j] = g;

        }

    }

    for (int i = 0; i < ksize; i++)

    {

        for (int j = 0; j < ksize; j++)

        {

            templateMatrix[i][j] /= sum;

            cout << templateMatrix[i][j] << " ";

        }

        cout << endl;

    }

    // 將模板應用到圖像中

    int border = ksize / 2;

    copyMakeBorder(src, dst, border, border, border, border, BorderTypes::BORDER_REFLECT);

    int channels = dst.channels();

    int rows = dst.rows - border;

    int cols = dst.cols - border;

    for (int i = border; i < rows; i++)

    {

        for (int j = border; j < cols; j++)

        {

            double sum[3] = { 0 };

            for (int a = -border; a <= border; a++)

            {

                for (int b = -border; b <= border; b++)

                {

                    if (channels == 1)

                    {

                        sum[0] += templateMatrix[border + a][border + b] * dst.at<uchar>(i + a, j + b);

                    }

                    else if (channels == 3)

                    {

                        Vec3b rgb = dst.at<Vec3b>(i + a, j + b);

                        auto k = templateMatrix[border + a][border + b];

                        sum[0] += k * rgb[0];

                        sum[1] += k * rgb[1];

                        sum[2] += k * rgb[2];

                    }

                }

            }

            for (int k = 0; k < channels; k++)

            {

                if (sum[k] < 0)

                    sum[k] = 0;

                else if (sum[k] > 255)

                    sum[k] = 255;

            }

            if (channels == 1)

                dst.at<uchar>(i, j) = static_cast<uchar>(sum[0]);

            else if (channels == 3)

            {

                Vec3b rgb = { static_cast<uchar>(sum[0]), static_cast<uchar>(sum[1]), static_cast<uchar>(sum[2]) };

                dst.at<Vec3b>(i, j) = rgb;

            }

        }

    }

    // 釋放模板數組

    for (int i = 0; i < ksize; i++)

        delete[] templateMatrix[i];

    delete[] templateMatrix;

}



隻處理單通道或者三通道圖像
，模板生成後，其濾波(卷積過程)就比較簡單了。不過，這樣的高斯濾波過程，其循環運算次數為m×n×ksize2
，其中m，n為圖像的尺寸;ksize為高斯濾波器的尺寸。這樣其時間複雜度為O(ksize2)

，suilvboqidemobandechicunchengpingfangzengchang
，danggaosilvboqidechicunjiaodashi
，qiyunsuanxiaolvshijidide。weile，tigaolvbodeyunsuansudu，keyijiangerweidegaosilvboguochengfenjiekailai。



分離實現高斯濾波



由於高斯函數的可分離性，尺寸較大的高斯濾波器可以分成兩步進行：首先將圖像在水平(豎直)方向與一維高斯函數進行卷積;然後將卷積後的結果在豎直(水平)方向使用相同的一維高斯函數得到的模板進行卷積運算。具體實現代碼如下：



// 分離的計算

void separateGaussianFilter(const Mat &src, Mat &dst, int ksize, double sigma)

{

    CV_Assert(src.channels()==1 || src.channels() == 3); // 隻處理單通道或者三通道圖像

    // 生成一維的高斯濾波模板

    double *matrix = new double[ksize];

    double sum = 0;

    int origin = ksize / 2;

    for (int i = 0; i < ksize; i++)

    {

        // 高斯函數前的常數可以不用計算，會在歸一化的過程中給消去

        double g = exp(-(i - origin) * (i - origin) / (2 * sigma * sigma));

        sum += g;

        matrix[i] = g;

    }

    // 歸一化

    for (int i = 0; i < ksize; i++)

        matrix[i] /= sum;

    // 將模板應用到圖像中

    int border = ksize / 2;

    copyMakeBorder(src, dst, border, border, border, border, BorderTypes::BORDER_REFLECT);

    int channels = dst.channels();

    int rows = dst.rows - border;

    int cols = dst.cols - border;

    // 水平方向

    for (int i = border; i < rows; i++)

    {

        for (int j = border; j < cols; j++)

        {

            double sum[3] = { 0 };

            for (int k = -border; k <= border; k++)

            {

                if (channels == 1)

                {

                    sum[0] += matrix[border + k] * dst.at<uchar>(i, j + k); // 行不變
，列變化；先做水平方向的卷積

                }

                else if (channels == 3)

                {

                    Vec3b rgb = dst.at<Vec3b>(i, j + k);

                    sum[0] += matrix[border + k] * rgb[0];

                    sum[1] += matrix[border + k] * rgb[1];

                    sum[2] += matrix[border + k] * rgb[2];

                }

            }

            for (int k = 0; k < channels; k++)

            {

                if (sum[k] < 0)

                    sum[k] = 0;

                else if (sum[k] > 255)

                    sum[k] = 255;

            }

            if (channels == 1)

                dst.at<uchar>(i, j) = static_cast<uchar>(sum[0]);

            else if (channels == 3)

            {

                Vec3b rgb = { static_cast<uchar>(sum[0]), static_cast<uchar>(sum[1]), static_cast<uchar>(sum[2]) };

                dst.at<Vec3b>(i, j) = rgb;

            }

        }

    }

    // 豎直方向

    for (int i = border; i < rows; i++)

    {

        for (int j = border; j < cols; j++)

        {

            double sum[3] = { 0 };

            for (int k = -border; k <= border; k++)

            {

                if (channels == 1)

                {

                    sum[0] += matrix[border + k] * dst.at<uchar>(i + k, j); // 列不變，行變化
；豎直方向的卷積

                }

                else if (channels == 3)

                {

                    Vec3b rgb = dst.at<Vec3b>(i + k, j);

                    sum[0] += matrix[border + k] * rgb[0];

                    sum[1] += matrix[border + k] * rgb[1];

                    sum[2] += matrix[border + k] * rgb[2];

                }

            }

            for (int k = 0; k < channels; k++)

            {

                if (sum[k] < 0)

                    sum[k] = 0;

                else if (sum[k] > 255)

                    sum[k] = 255;

            }

            if (channels == 1)

                dst.at<uchar>(i, j) = static_cast<uchar>(sum[0]);

            else if (channels == 3)

            {

                Vec3b rgb = { static_cast<uchar>(sum[0]), static_cast<uchar>(sum[1]), static_cast<uchar>(sum[2]) };

                dst.at<Vec3b>(i, j) = rgb;

            }

        }

    }

    delete[] matrix;

}



代碼沒有重構較長，不過其實現原理是比較簡單的。首先得到一維高斯函數的模板，在卷積(濾波)的過程中，保持行不變，列變化，在水平方向上做卷積運算;接著在上述得到的結果上，保持列不邊，行變化，在豎直方向上做卷積運算。這樣分解開來
，算法的時間複雜度為O(ksize)O(ksize)，運算量和濾波器的模板尺寸呈線性增長。

在OpenCV也有對高斯濾波器的封裝GaussianBlur，其聲明如下：

CV_EXPORTS_W void GaussianBlur( InputArray src, OutputArray dst, Size ksize,

                                double sigmaX, double sigmaY = 0,

                                int borderType = BORDER_DEFAULT );



二維高斯函數的標準差在x和y方向上應該分別有一個標準差，在上麵的代碼中一直設其在x和y方向的標準是相等的，在OpenCV中的高斯濾波器中，可以在x和y方向上設置不同的標準差。

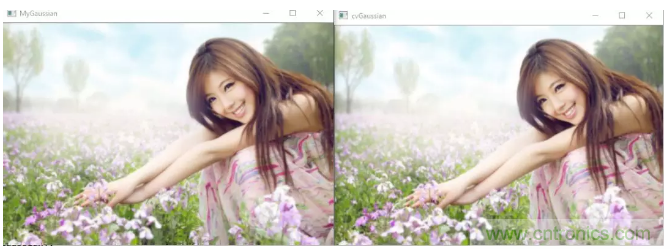

下圖是自己實現的高斯濾波器和OpenCV中的GaussianBlur的結果對比





上圖是5×5,σ=0.8的高斯濾波器，可以看出兩個實現得到的結果沒有很大的區別。



總結

高(gao)斯(si)濾(lv)波(bo)器(qi)是(shi)一(yi)種(zhong)線(xian)性(xing)平(ping)滑(hua)濾(lv)波(bo)器(qi)
，其(qi)濾(lv)波(bo)器(qi)的(de)模(mo)板(ban)是(shi)對(dui)二(er)維(wei)高(gao)斯(si)函(han)數(shu)離(li)散(san)得(de)到(dao)。由(you)於(yu)高(gao)斯(si)模(mo)板(ban)的(de)中(zhong)心(xin)值(zhi)最(zui)大(da)，四(si)周(zhou)逐(zhu)漸(jian)減(jian)小(xiao)
，其(qi)濾(lv)波(bo)後(hou)的(de)結(jie)果(guo)相(xiang)對(dui)於(yu)均(jun)值(zhi)濾(lv)波(bo)器(qi)來(lai)說(shuo)更(geng)好(hao)。



高斯濾波器最重要的參數就是高斯分布的標準差σσ，標準差和高斯濾波器的平滑能力有很大的能力，σσ越大，高斯濾波器的頻帶就較寬


，對圖像的平滑程度就越好。通過調節σσ參數，可以平衡對圖像的噪聲的抑製和對圖像的模糊。
