電機配置交流接觸器的選擇方法

發布時間：2019-07-08 責任編輯：xueqi

【導讀】可以毫不誇張的說：大(da)部(bu)分(fen)的(de)電(dian)機(ji)電(dian)力(li)拖(tuo)動(dong)都(dou)離(li)不(bu)開(kai)交(jiao)流(liu)接(jie)觸(chu)器(qi)的(de)控(kong)製(zhi)，但(dan)是(shi)提(ti)起(qi)如(ru)何(he)給(gei)電(dian)機(ji)或(huo)者(zhe)其(qi)他(ta)設(she)備(bei)選(xuan)擇(ze)合(he)適(shi)的(de)相(xiang)匹(pi)配(pei)的(de)交(jiao)流(liu)接(jie)觸(chu)器(qi)，相(xiang)信(xin)很(hen)多(duo)的(de)電(dian)工(gong)師(shi)傅(fu)都(dou)不(bu)清(qing)楚(chu)，今(jin)天(tian)我(wo)們(men)就(jiu)重(zhong)點(dian)來(lai)看(kan)看(kan)如(ru)何(he)給(gei)電(dian)機(ji)選(xuan)擇(ze)合(he)適(shi)的(de)交(jiao)流(liu)接(jie)觸(chu)器(qi)。

首先來對交流接觸器做一個基本認識：

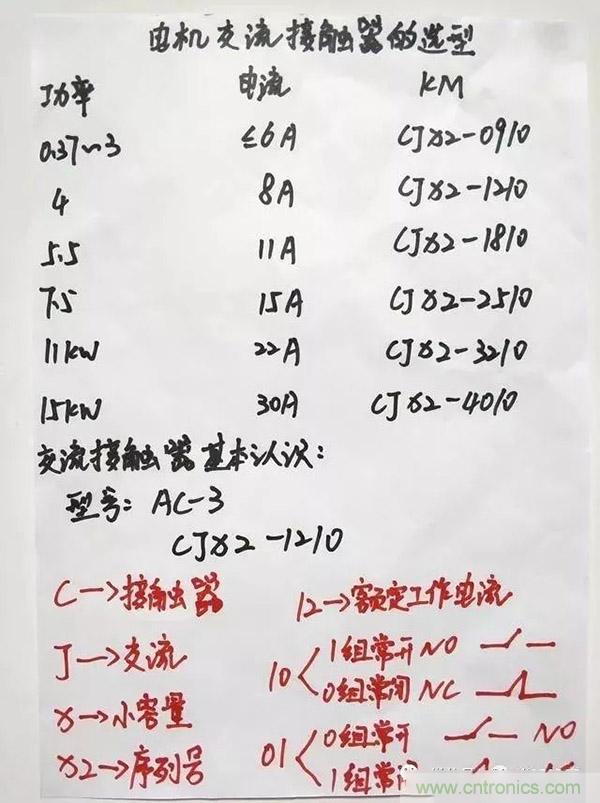

解釋:圖片上方為電動機的額定功率～工作電流～交流接觸器的型號規格，三者是一一對應的！例如:15kw的電機，工作電流大概為30a，我們可以選用cjx2–4010的交流接觸器。

圖片下方為交流接觸器的型號解釋，每一個交流接觸器都有一個型號規格，來看一下:

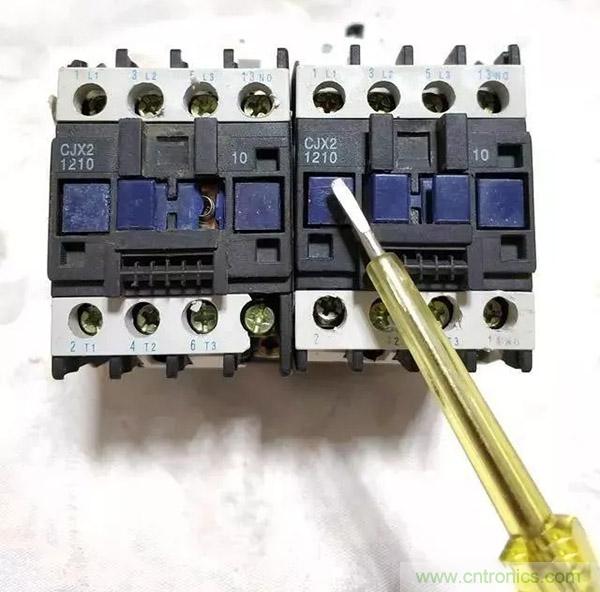

上方的解釋和交流接觸器cjx2–1210是一一對應的。

下麵我們來看一下具體的計算方法:

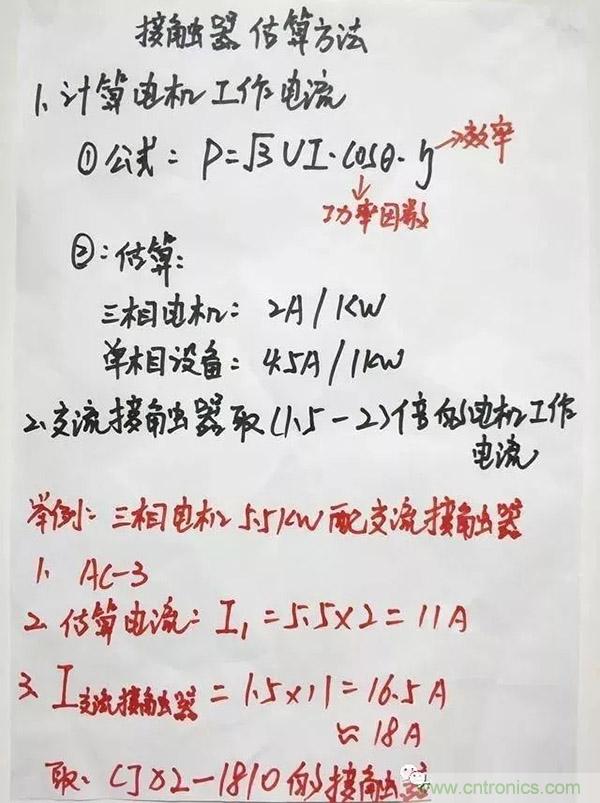

一，首先我們需要根據電動機的功率來計算工作電流。在這裏提供兩個方法如圖所示:

公式的計算和經驗估算方法都可以使用，個人習慣用經驗值快速估算。

提醒重要的一點:交流接觸器的電流選用為（1.5-2）倍的電機工作電流。

例如:5.5kw的三相電動機怎麼配置合適的交流接觸器？

首先接觸器的類別電動機用一般選用的是ac–3係列。

電動機的工作電流:i=2×5.5=11a

交流接觸器的工作電流選用=1.5×11=16.5a

我們可以選擇稍大一點點的規格18a，即:cjx2–1810的交流接觸器。
