陶瓷諧振器的振蕩電路與工作原理

發布時間：2019-05-14 責任編輯：xueqi

【導讀】陶瓷諧振器是(shi)一(yi)種(zhong)用(yong)於(yu)在(zai)特(te)定(ding)頻(pin)率(lv)產(chan)生(sheng)振(zhen)蕩(dang)的(de)壓(ya)電(dian)式(shi)陶(tao)瓷(ci)設(she)備(bei)。製(zhi)造(zao)這(zhe)種(zhong)設(she)備(bei)所(suo)用(yong)的(de)材(cai)料(liao)在(zai)生(sheng)產(chan)過(guo)程(cheng)期(qi)間(jian)會(hui)激(ji)發(fa)諧(xie)振(zhen)特(te)性(xing)。以(yi)下(xia)將(jiang)為(wei)大(da)家(jia)介(jie)紹(shao)陶(tao)瓷(ci)諧(xie)振(zhen)器(qi)的(de)振(zhen)蕩(dang)電(dian)路(lu)與(yu)工(gong)作(zuo)原(yuan)理(li)。

通常，振蕩電路可分為以下三種類型:

1. 正反饋電路

2. 負阻抗電路

3. 傳送時間或相位延遲電路

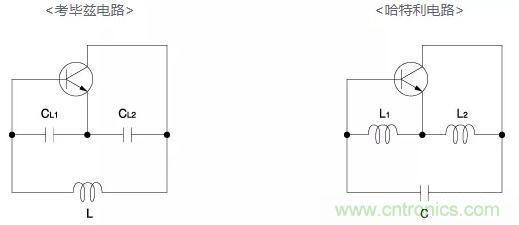

CERALOCK®、石英晶體、LC電路屬於上述第一類電路。考畢茲和哈特利電路是典型的LC正反饋電路和調諧反鍵振蕩電路，如下所示：

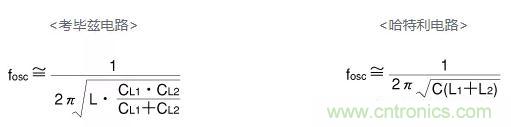

上述電路采用最基本的晶體管作為放大器。考畢茲和哈特萊電路的振蕩頻率幾乎與由L、CL1、L2組成的電路或由L1、L2組成的電路的諧振頻率相同。此類電路的振蕩頻率分別由以下公式表達。

使用LC電路中的CERALOCK®，用CERALOCK®代替LC電路中的“L”，采用“fr”至“fa”的感應係數。通常情況下，用考畢茲電路中的“L”代替CERALOCK®。

振蕩電路的工作原理描述如下。對於上圖所示的反饋電路，其振蕩條件如下:

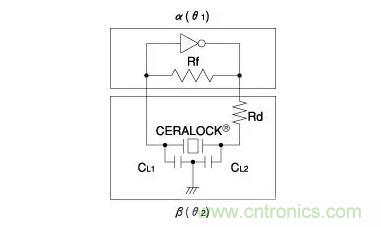

考畢茲電路采用反相放大器 (theta1=180°)，還采用反饋電路中的“L”和“C”來進行進一步反轉 (theta2=180°)。當振蕩電路采用CERALOCK®時，其工作原理同上。為了在考畢茲振蕩電路中利用CERALOCK®，通常使用逆變器。

來源：村田製作所

要采購諧振器麼，點這裏了解一下價格!
