Q:

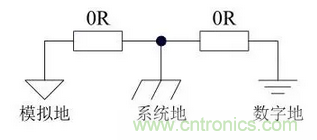

下麵這個是STC的手冊上麵給的圖
，為什麼要把數字地跟模擬地用0R電阻隔開？我一直都是直接把這倆地連在一起
，然後直接用數字地敷銅的，不可以的嗎？是不是應該用係統地敷銅的？

A:
因為數字地（電流）ganraoda
，shuzidianluzishenkangganraonengliqiang，ermonidianlukangganraoruo，ruguoshuzidiyumonidizaikongjianshangxianghuhunzahenrongyizaochengshuzidiganraomonidi。bashuzidigenmonidiyong0R電阻隔開

，就是為了方便PCB布板空間獨立、兩個地電流互不影響，大大減少幹擾。當然
，如果布板時注意將這兩個地單獨放在各自獨立空間，不用0歐電阻、用一個地也未嚐不可
，有的情況下一個地鋪銅，阻抗更低、甚至更好。

A:
不能生搬硬套。外行大多數這麼幹隻會更糟

Q:
那如果兩個地通過電阻連在一起，是不是就用係統地敷銅？當然，我也覺得各自敷銅更好些
？

A:
要yao深shen刻ke理li解jie回hui路lu問wen題ti啊a
，畫hua板ban的de時shi候hou電dian流liu從cong哪na到dao哪na，多duo大da電dian流liu，什shen麼me頻pin率lv，穩wen定ding的de還hai是shi跳tiao變bian的de


，邊bian沿yan陡dou峭qiao的de還hai是shi緩huan慢man的de，這zhe樣yang心xin裏li有you數shu，就jiu不bu會hui糾jiu結jie地di該gai怎zen麼me處chu理li的de問wen題ti了le。

A:
不一定是0R電阻，用磁珠可能效果更好，如果你做模擬信號對幹擾很敏感
，你會體會到這個。

A:
歸根結底：單點接地，以降低各部分電路之間的相互幹擾。零歐電阻使得布線時更容易操作。

來源：21ic論壇
