精密箔電阻技術由Felix Zandman博士於1962年發明，將大約3μm的鎳鉻合金箔片通過粘結劑貼在陶瓷基板上，得到一個接近零溫飄的電阻
，在隨後發展的五十多年間，金屬箔電阻在要求高精度
、高穩定性

、高可靠性的應用方麵遠遠超越其他電阻技術，滿足了各種行業的高端應用需求，如航空航天
、軍用裝備、精密測量、醫療設備等領域。



無wu封feng裝zhuang外wai殼ke的de金jin屬shu箔bo電dian阻zu的de阻zu值zhi是shi由you覆fu著zhe在zai基ji板ban上shang的de金jin屬shu箔bo經jing過guo激ji光guang刻ke蝕shi形xing成cheng的de。因yin利li用yong了le基ji板ban與yu金jin屬shu箔bo不bu同tong的de溫wen度du係xi數shu，以yi及ji與yu粘zhan合he劑ji的de相xiang互hu作zuo用yong，使shi得de此ci種zhong電dian阻zu的de溫wen度du係xi數shu可ke以yi做zuo到dao非fei常chang低di。個ge別bie因yin為wei其qi的de平ping板ban結jie構gou，使shi得de其qi高gao頻pin特te性xing也ye非fei常chang好hao。除chu此ci之zhi外wai，還hai具ju有you高gao精jing度du、低功率係數
、低電壓係數、低EMF、極好的長期穩定性
、低噪聲等優點。

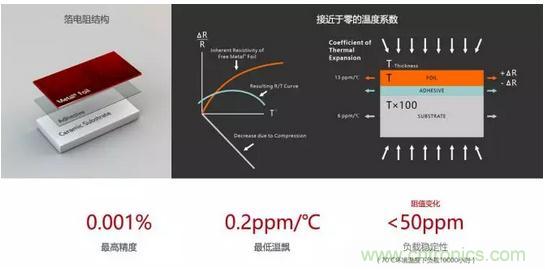

圖1：Vishay公司金屬箔電阻的結構及性能



以色列的Vishay(威世精密測量集團，包括被Vishay收購的AE)在精密金屬箔電阻技術上具有極大的優勢，其研發的Z-Foil金屬箔電阻技術在各項技術指標上大幅提高

，如在-55℃～+125℃溫度範圍內、+25℃參考溫度下
，Z箔電阻具有±0.2 ppm/°C 典型TCR。國內也有幾家企業可以生產金屬箔電阻，例如：中國的山東航天正和電子有限公司(原濟寧元器件三廠)、中國的北京718友晟電子有限公司(原北京718廠)也具有提供箔電阻的能力，以及濟寧天耕電氣有限公司等。



山東航天正和電子研製開發的RJ712型係列功率精密金屬箔電阻器具有功率從2W～100W的多種型號規格，其主導產品RJ711(RCK)電阻器已通過了“GB/T19001-2000”民品質量體係、“GJB9001A-2001”軍品質量體係和軍標生產線認證。



濟寧天耕電氣有限公司在高精密金屬箔RJ711,RJ712,RNG係列的基礎上
，陸續推出金屬箔網絡電阻，金屬箔高功率300W無感電阻
，金屬箔音頻電阻
，圓柱狀功率型金屬箔電阻係列產品。金屬箔高功率300W無感電阻阻值範圍0.01R-1K範圍阻值
，精度1%-0.5%

，圓柱狀功率型金屬箔電阻功率1W-3W,精度最高可達0.002%，溫度係數最低2ppm。

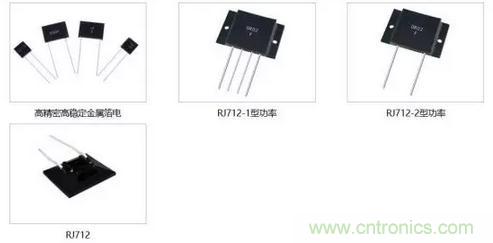

圖2：濟寧天耕電氣公司的精密金屬箔電阻產品



作為精密電阻，金屬箔電阻具有高精度、高穩定性、高可靠性


，以下是其相比其他電阻的十大優勢特性。

1.極低的溫度係數（TCR）-極低溫漂是箔電阻天生的有點。

2.功率係數（PCR）-對電阻施加額定功率，阻值變化百萬分之一

3.快速熱穩定性-箔電阻可在1s內達到熱穩定狀態

4.高阻值精度-箔電阻調阻分辨率可達0.0005%

5.負載壽命穩定性-負載壽命穩定性是電阻長期可靠性的關鍵指標

6.快速響應時間-在高頻電路中，電阻呈現出串聯電感並聯電容

7.低噪聲-箔電阻電流噪聲小於-40dB

8.熱電勢效應——箔電阻熱電勢一般典型值為0.05μV/℃

9.更好的抗靜電能力-箔電阻具有電阻膜層厚（數μm）,耐熱性能好的特點

10.測不到的電壓係數-箔合金對電壓波動不敏感，在不同電壓水平的電路中，箔電阻有同樣的阻值，箔電阻的電壓係數為0.1 ppm/V
