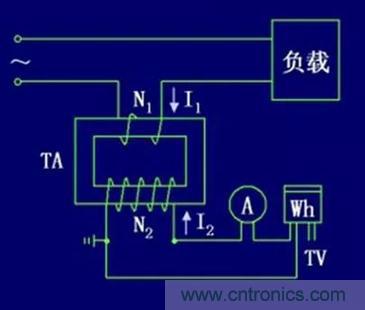

電流互感器的原理接線如圖：





電流互感器的工作特點：



1、一次側電流：一次繞組串聯在所測量的一次回路中，並且匝數很少。因此，一次繞組中的電流I完全取決於被測回路的負荷電流
，而與二次繞組電流大小無關。



2
、二次側電流：二次繞組中的匝數N2很多，是一次繞組匝數的若幹倍。二次繞組的電流完全取決於一次繞組電流。



3、dianliuhuganqideercihuiluzhongsuochuanjiedefuzai，shiceliangyibiaohejidianqidedianliuxianquan。tamendezukangdouxiao，yincidianliuhuganqizaizhengchanggongzuoshi，ercicejiejinyuduanluzhuangtai，zheshiyuputongdianlibianyaqidezhuyaoqubie。

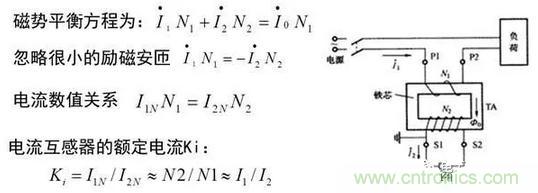

當一次側流過電流I1時，在鐵芯中產生交變磁通
，此磁通穿過二次繞組
，產生電動勢，在二次回路中產生電流I2。





電流互感器在正常工作狀態時，二次負荷電流I2所產生的二次磁勢對一次磁勢F1有去磁作用，因此合成磁勢F0及鐵芯中的合成磁通數值都不大。



電流互感器在正常工作時
，二次繞組絕對不允許開路。



如果運行中的電流互感器二次繞組開路

，則二次磁勢等於零，而一次磁勢不變，且全部用於激磁。此時合成磁勢Fo等於F1，比正常狀態的合成磁勢增大了許多倍
，使鐵芯中的磁通急劇增加而達到飽和狀態。

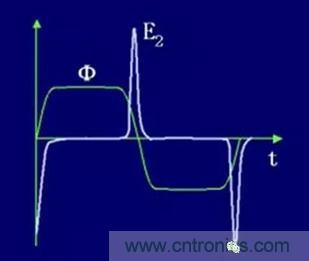

tiexinbaohe，shisuishijianbianhuadecitongboxingbianweipingdingbo。zaiboxingshangshenghexiajiangchu
，yincitongjijubianhuazaierciraozuneisuoganyingdedianshikedajiqianfushenzhigenggao，duishebeiherenyuanshijiqiweixiande。





磁感應強度驟增，會引起鐵芯和繞組過熱。在鐵芯中會產生剩磁，使互感器準確級變低。



電流互感器二次回路必須接地（隻能是一點接地），其目的是為了防止當一、二次之間絕緣被破壞時
，對二次設備與人身造成危害，所以一般宜在配電裝置處經端子接地。



電(dian)流(liu)互(hu)感(gan)器(qi)一(yi)次(ci)回(hui)路(lu)不(bu)能(neng)接(jie)地(di)，電(dian)流(liu)互(hu)感(gan)器(qi)的(de)一(yi)次(ci)回(hui)路(lu)就(jiu)是(shi)被(bei)測(ce)線(xian)路(lu)的(de)主(zhu)回(hui)路(lu)，電(dian)流(liu)互(hu)感(gan)器(qi)的(de)一(yi)次(ci)側(ce)是(shi)不(bu)能(neng)接(jie)地(di)的(de)，否(fou)則(ze)會(hui)造(zao)成(cheng)嚴(yan)重(zhong)的(de)短(duan)路(lu)事(shi)故(gu)。



不少朋友問：一次側，二次側是什麼？



針對暖通空調係統，簡單說：一(yi)次(ci)側(ce)二(er)次(ci)側(ce)分(fen)別(bie)都(dou)有(you)兩(liang)個(ge)不(bu)同(tong)溫(wen)度(du)。一(yi)共(gong)四(si)個(ge)不(bu)同(tong)溫(wen)度(du)。通(tong)過(guo)物(wu)質(zhi)間(jian)進(jin)行(xing)熱(re)傳(chuan)遞(di)。一(yi)次(ci)側(ce)是(shi)提(ti)供(gong)換(huan)熱(re)的(de)介(jie)質(zhi)。二(er)次(ci)側(ce)是(shi)用(yong)戶(hu)需(xu)要(yao)用(yong)到(dao)的(de)介(jie)質(zhi)。
