推薦幾種值得永遠收藏的經典模擬電路！

發布時間：2019-03-06 責任編輯：xueqi

【導讀】作為一個電子人，我們經常需要和不同的電路接觸，但有一些經典電路圖是值得我們永遠記住的。

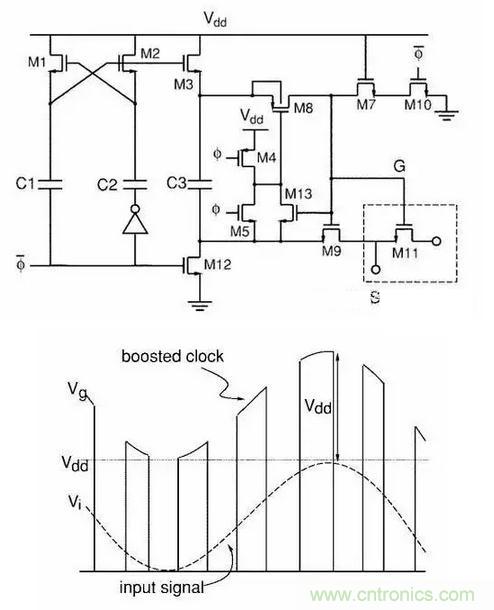

bootstrap

電路用在各種ADC之前的Sample電路，可以讓ADC實現rail to rail的input，sample電路的工作電壓超過Vdd，極大的減少了了setting time，而且幾乎沒有reliability的問題。電路裏沒有任何一個器件是可以被減少或者改變位置的。此電路直接使得ADC的發展往前躍進了一大步，現在已經幾乎成為除ΔΣ之外各種ADC的標配，成為曆史上最經典的模擬電路之一。當然，電路原理一眼看去也不是很好理解。

工作波形看著都讓人舒服：

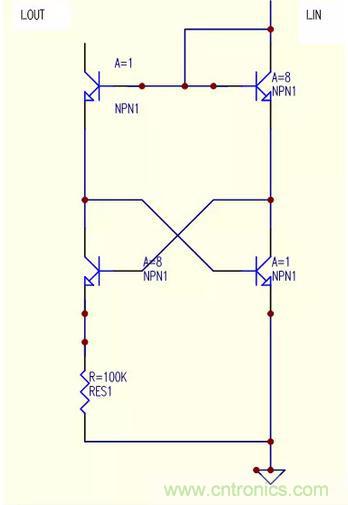

一個神奇的電流源

輸入‘任意’電流。（引號的意思是，合理大小的任意電流值），輸出都大約會是2*ln8*Vt/R。

SAR-ADC

工作原理如下：

每個時鍾沿，比較器對電容上的電壓和地作比較，由此結果來決定下一個電容是否接入電路。

實質上就是用二分法來逼近個未知電壓。

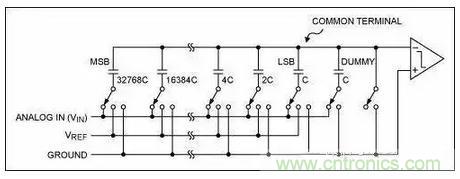

結構

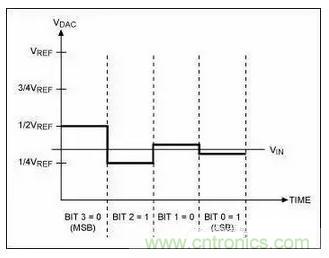

電容端電壓變化

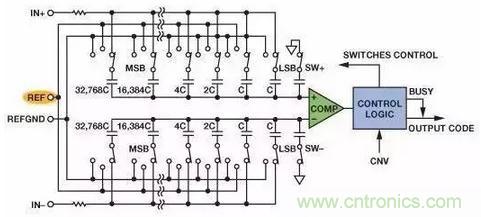

高級版

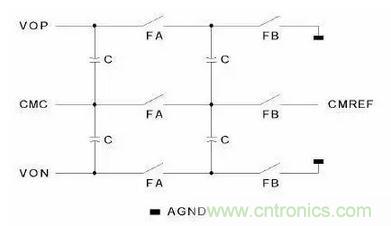

switch cap 的CMFB

僅僅4個電容加6個開關就實現了CMFB，非常簡潔，且幾乎不會影響OPAM本身像output swing，gain之類的spec，非常高效。

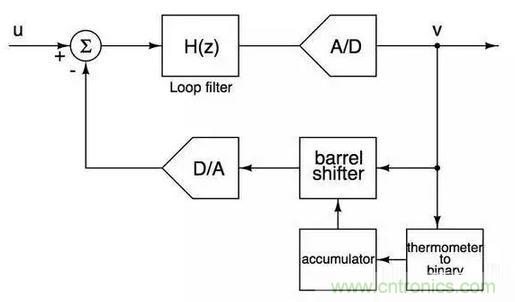

Data Weighted Averaging

基本思想是快速遍曆DAC中的每一個電流元從而減少電流元mismatch對ADC信噪比的影響，僅僅通過幾個簡單的數電模塊就實現對電流元mismatch的first order noise shaping，非常巧妙。

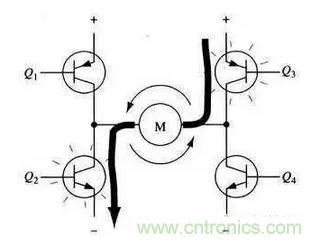

萬能的H橋電路

qudongdianjizhengfanzhuan，tuotuodehaoyongerqieshihui，maiyikuaiqudongxinpiandeqiangouzijidashigeqiaole。erqieyongshichangshangzuichangjiandesanjiguanjiunenggaoding，gonglvshaodade，huanchengMOS管就行了。
