如何區分數字地、模擬地、電源地，單點接地？

發布時間：2019-02-27 責任編輯：xueqi

【導讀】在pcb布線時總會麵臨一塊板上有兩種、三(san)種(zhong)地(di)的(de)情(qing)況(kuang)，傻(sha)瓜(gua)式(shi)的(de)做(zuo)法(fa)當(dang)然(ran)是(shi)不(bu)管(guan)三(san)七(qi)二(er)十(shi)一(yi)，隻(zhi)要(yao)是(shi)地(di)，就(jiu)整(zheng)塊(kuai)敷(fu)銅(tong)了(le)。對(dui)於(yu)低(di)速(su)板(ban)或(huo)對(dui)幹(gan)擾(rao)不(bu)敏(min)感(gan)的(de)板(ban)子(zi)來(lai)講(jiang)是(shi)沒(mei)問(wen)題(ti)的(de)，否(fou)則(ze)可(ke)能(neng)導(dao)致(zhi)板(ban)子(zi)不(bu)能(neng)正(zheng)常(chang)工(gong)作(zuo)。但(dan)從(cong)做(zuo)事(shi)嚴(yan)謹(jin)認(ren)真(zhen)的(de)角(jiao)度(du)來(lai)講(jiang)，咱(zan)們(men)也(ye)還(hai)是(shi)有(you)必(bi)要(yao)采(cai)用(yong)本(ben)文(wen)方(fang)法(fa)去(qu)布(bu)線(xian)，以(yi)將(jiang)整(zheng)個(ge)係(xi)統(tong)最(zui)優(you)化(hua)，使(shi)其(qi)性(xing)能(neng)發(fa)揮(hui)到(dao)極(ji)致(zhi)！

一、對於板子上有數字地、模擬地、電源地這種情況：

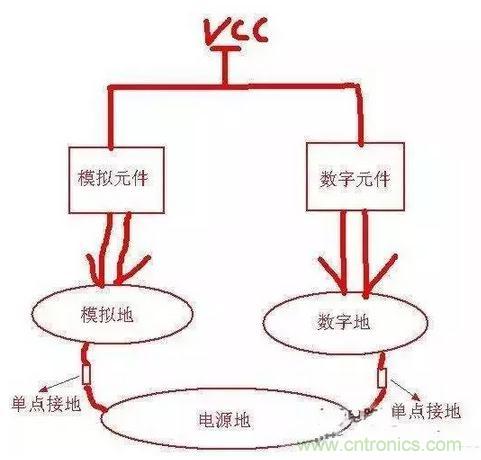

從這個圖可以看出：模mo擬ni地di和he數shu字zi地di是shi完wan全quan分fen開kai的de，最zui後hou都dou單dan點dian接jie到dao了le電dian源yuan地di，這zhe樣yang可ke以yi防fang止zhi地di信xin號hao的de相xiang互hu串chuan擾rao而er影ying響xiang某mou些xie敏min感gan元yuan件jian，眾zhong所suo周zhou知zhi數shu字zi元yuan件jian對dui幹gan擾rao的de容rong忍ren度du要yao強qiang於yu模mo擬ni元yuan件jian，而er數shu字zi地di上shang的de噪zao聲sheng一yi般ban比bi較jiao大da所suo以yi將jiang它ta們men的de地di分fen開kai就jiu可ke以yi降jiang低di這zhe種zhong影ying響xiang了le。還hai有you單dan點dian接jie地di的de位wei置zhi應ying該gai盡jin量liang靠kao近jin板ban子zi電dian源yuan地di的de入ru口kou(起始位置)，這樣利用電流總是按最短路徑流回的原理可將幹擾降到最小。

二、對於板子上隻有數字地、電源地這種情況：

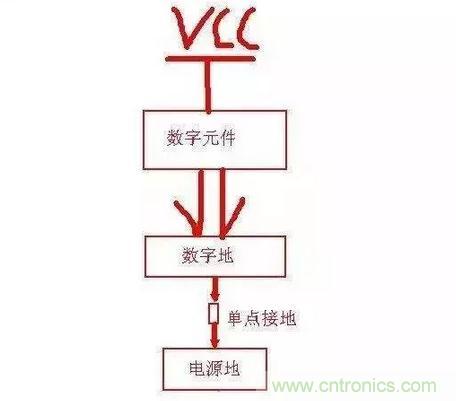

從此圖可以看出：隻在電源地和數字地之間用一個0歐電阻或磁珠之類的單點接地就行了，同樣單點接地的位置應該盡量靠近板子電源地的入口(起始位置)。

三、展示一些第二種情況的pcb係統

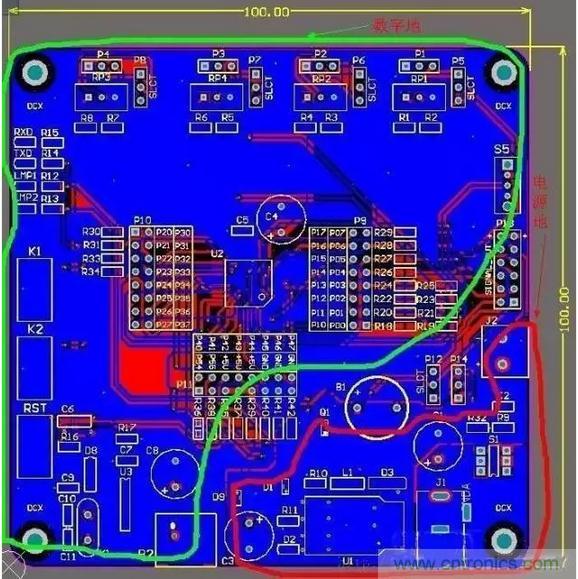

1、地線分區

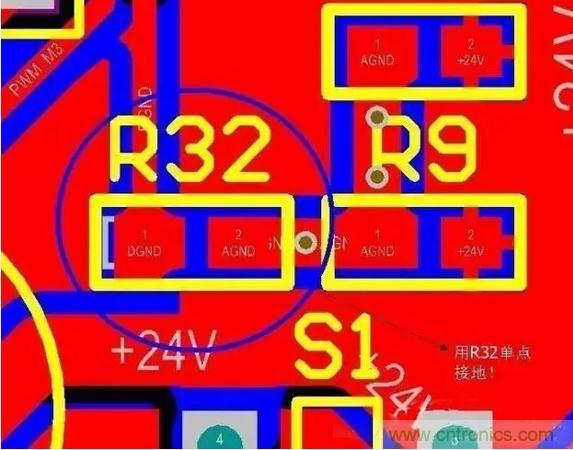

2、0歐電阻單點接地

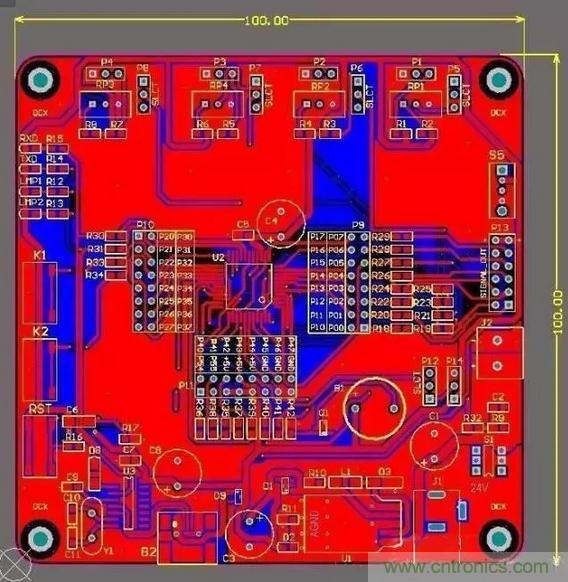

3、板子正麵圖
