一
、認識電阻的分類



工程中測量的電阻值一般在1×10－6Ω）～1×1012Ω的範圍內。



為了選用合適的測量電阻的方法，以達到減小測量誤差的目的
，通常將電阻按阻值的大小分為三類：



１Ω以下為小電阻；１Ω～100kΩ為中電阻
；100kΩ以上為大電阻。



二、常用電阻測量方法



1）直接法：采用直讀式儀表如萬用表的歐姆檔測量電阻的方法稱為直接法。

2）比較法：采用比較儀表如直流電橋測量電阻的方法稱為比較法。

3）間接法：先測量與電阻有關的量
，然後通過相關公式計算出被測電阻的方法稱為間接法。常見的例如
，伏安法測量電阻。



三
、常用電阻測量儀表

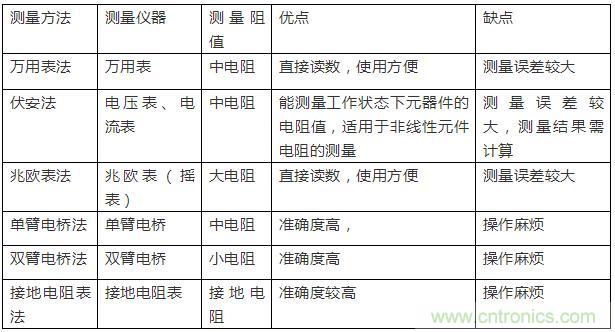

按所使用的儀表分類分為：萬用表法、伏安法、兆歐表法、單臂電橋法、雙臂電橋法
、接地電阻表法等。





電阻的測量（二）-伏安法測電阻



1、伏安法測量電阻的方法



jiangdaicedianzujieshangzhiliudianyuan

，ranhouyongdianyabiaohedianliubiaofenbieceliangdianzuliangduandedianyahetongguodianzudedianliu
，zaigenjuoumudinglvjisuanchubeicedianzu。yinweiceliangguochengzhongxuyaojiezhudianyabiaohedianliubiao，yinci
，fuanfashiyizhongjianjieceliangdianzudefangfa。http://www.diangon.com/m421651.html我們知道，電壓表常常並聯與電路中使用，電流表常常串聯在電路中使用

，都是可以帶電操作的，故伏安法可以帶電進行電阻的測量。



2、伏安法測量電阻的接線方式



1）電壓表前接電路：適用待測電阻很大（遠大於電流表內阻）的情況。原理同電壓表的內阻要求越大越好。



2）電壓表後接電路：適用待測電阻很小（遠小於電壓表內阻）的情況。原理同電流表的內阻要求越小越好。

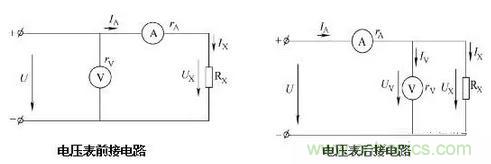

電壓表前接電路                            電壓表後接電路



3、伏安法測量電阻的測量步驟



（1）調節電流表哦

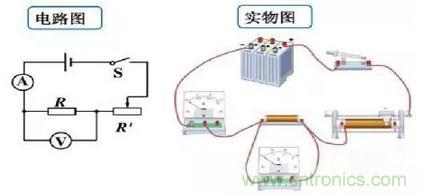

、電壓表的指針為0，按下圖進行接線。將滑動變阻器調節為最大值。

（2）閉合開關，調節滑動變阻器到合適位置，分別讀出電壓表、電流表的讀數。

（3）根據歐姆定理計算出待測電阻的數值。





4、注意事項



（1）電壓表、電流表的調零

（2）電壓表、電流表的量程選擇要合適

（3）帶電操作需要注意安全



電阻的測量（三）-萬用表測電阻



萬用表又稱為複用表
、多用表、繁用表等，是電力等部門不可缺少的測量儀表
，一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電流
、交流電壓、電阻和音頻電平等。使用萬用表進行電阻的測量，簡單而便捷。



1

、使用前的準備



1）上好電池(注意電池正負極)

2）插好表筆。“－”黑；“＋”紅

3）機械調零：萬wan用yong表biao在zai測ce量liang前qian
，應ying注zhu意yi水shui平ping放fang置zhi時shi
，表biao頭tou指zhi針zhen是shi否fou處chu於yu交jiao直zhi流liu擋dang標biao尺chi的de零ling刻ke度du線xian上shang，否fou則ze讀du數shu會hui有you較jiao大da的de誤wu差cha。若ruo不bu在zai零ling位wei，應ying通tong過guo機ji械xie調tiao零ling的de方fang法fa（即使用小螺絲刀調整表頭下方機械調零旋鈕）使指針回到零位。

4）量程的選擇:

第一步:試測。先粗略估計所測電阻阻值,再選擇合適量程。　

第二步：選擇正確檔位。測量時，指針停在中間或附近！

5）歐姆調零：量程選準以後在正式測量之前必須調零
，否則測量值有誤差。

方法：將紅黑兩筆短接、看指針是否指在零刻度位置，如果沒有
，調節歐姆調零旋鈕，使其指在零刻度位置。注意：如果重新換檔以後，在正式測量之前也必須調零一次。





2

、待測電阻的測量

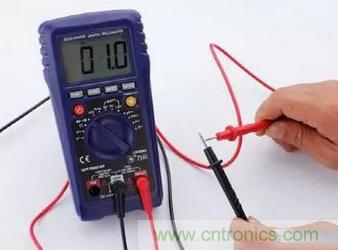

萬用表兩表筆並接在所測電阻兩端進行測量。



注意：1
、不能帶電測量；2

、被測電阻不能有並聯支路。3、不能用兩隻手捏住表筆的金屬部分測電阻
，否則會將人體電阻並接於被測電阻而引起測量誤差。



3
、讀數

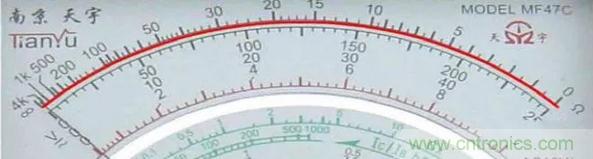

讀數時選擇第一條刻度！從右向左讀數。阻值=刻度值╳倍率



4、檔位複位：



將檔位開關打在OFF位置或打在交流電壓最高檔



5、測量注意事項



1）daicedianzudezuzhiyingjiangliangchengkaiguanzhizaizuixiaoliangchengceliang，guankanbiaobibaidongfudu
，zaitiaozhengliangchengkaiguancongxiaodaodadang，shibiaozhenzhixiangbiaopanzhongxinfanwei，liangchengcaiheshi。http://www.diangon.com/m421651.html

2）已知電阻值的大小，可將量程開關擲在合適的量程上測量。

3）測量時，兩手不能同時碰到電阻的兩根引線，以防造成測量誤差。

4）根據表針指示
，正確讀出阻值。

5）測量時若指針指向“零”位或接近“零”
，說明檔位選擇過大。

6）測量時若指針指向“無窮大”位或接近“無窮大”，說明檔位選擇過小。

7）萬用表的表筆注意極性。紅表筆接表內電池的負極，黑表筆接表內電池的正極。

重要的是要選好量程，當指針指示於1/3～2/3滿量程時測量精度最高
，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。





6
、萬用表使用口訣



一看：拿起表筆看檔位

二扳：對應電量扳到位

三試：瞬間偏擺試擋位

四測：測量穩定記讀數

五複位：放下表筆及複位
