基礎知識點：電感磁飽和介紹

發布時間：2019-02-14 責任編輯：xueqi

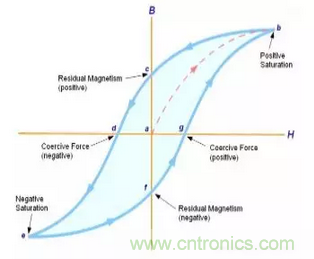

【導讀】磁(ci)飽(bao)和(he)是(shi)磁(ci)性(xing)材(cai)料(liao)的(de)一(yi)種(zhong)物(wu)理(li)特(te)性(xing)，指(zhi)的(de)是(shi)導(dao)磁(ci)材(cai)料(liao)由(you)於(yu)物(wu)理(li)結(jie)構(gou)的(de)限(xian)製(zhi)，所(suo)通(tong)過(guo)的(de)磁(ci)通(tong)量(liang)無(wu)法(fa)無(wu)限(xian)增(zeng)大(da)，從(cong)而(er)保(bao)持(chi)在(zai)一(yi)定(ding)數(shu)量(liang)的(de)狀(zhuang)態(tai)。一(yi)般(ban)的(de)電(dian)感(gan)都(dou)有(you)一(yi)條(tiao)磁(ci)化(hua)曲(qu)線(xian)(B-H Curve), 這是一條反應磁場強度H和磁感應強度B的一條對應曲線。

當磁場強度 H 增加時，磁感應強度 B 逐漸趨於一個最大值，即為該物質的飽和度。事實上，飽和之後，磁感應強度 B 也在逐漸增加，但比達到飽和度前的增長速率小了3個數量級。

磁場強度 H 和磁感應強度B的關係可以用磁導率，或相對磁導率表達，當中的是真空磁導率。磁性金屬的磁導率不是一個恒定不變的量，而是取決於磁場強度 H 。在可飽和的金屬中，相對磁導率隨磁場強度 H 的增加達到一個最大值，然後隨著它的飽和發生轉變再減小。也就是說，當磁場強度H達到一定程度的時候，因為感應強度B飽和原因，磁導率會越來越小，易導致電感值越來越小(電感值與磁導率成正比).

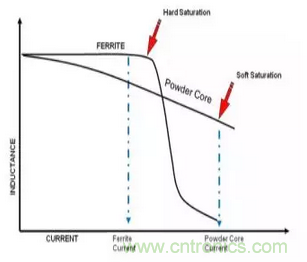

所以一般電感的電感值在0A電流的時候電感值最大，但是隨著電流增大電感值會慢慢下降，不同的磁芯材料，電感值的下降速度不一樣。當電感值下降很快的時候，我們稱這個電感為Soft Saturation，當電感值開始下降很慢的時候，我們成為Stiff/Hard Saturation。不少電感值在飽和後，隻有原電感值的1/3，甚至1/10。這點變化也是電路設計中需要重點考慮的。
