時間繼電器的電氣控製係統中是一個非常重要的元器件。時間繼電器是指當加入（或去掉）輸入的動作信號後，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器，是一種使用在較低的電壓或較小電流的電路上
，用來接通或切斷較高電壓
、較大電流的電路的電氣元件。





第一

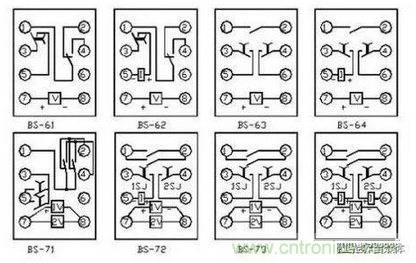

、控製接線：你把它看成直流繼電器來考慮。3

、7用來接12V控製電壓;2
、7用來接24V控製電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。



第二、工作控製：雖然控製電壓接上了，但是是否起控製作用，由麵板上的計時器決定。



第三、功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂
，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時
，8、6相連。



第四、負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。



第五
、原理：計時無效期間，8
、5相連，相當於我們平常電燈開關斷開狀態。有效時，繼電器動作，8、6相連，用電器得電工作，相當於我們平常電燈開關接通狀態。











時間繼電器是一種利用電磁原理或機械原理實現延時控製的控製電器。它的種類很多，有空氣阻尼型、電動型和電子型等。時間繼電器可分為通電延時型和斷電延時型兩種類型。空氣阻尼型時間繼電器的延時範圍大（有0.4～60s和0.4～180s兩種）
，它結構簡單，但準確度較低。



當dang線xian圈quan通tong電dian時shi
，銜xian鐵tie及ji托tuo板ban被bei鐵tie心xin吸xi引yin而er瞬shun時shi下xia移yi
，使shi瞬shun時shi動dong作zuo觸chu點dian接jie通tong或huo斷duan開kai。但dan是shi活huo塞sai杆gan和he杠gang杆gan不bu能neng同tong時shi跟gen著zhe銜xian鐵tie一yi起qi下xia落luo，因yin為wei活huo塞sai杆gan的de上shang端duan連lian著zhe氣qi室shi中zhong的de橡xiang皮pi膜mo，當dang活huo塞sai杆gan在zai釋shi放fang彈dan簧huang的de作zuo用yong下xia開kai始shi向xiang下xia運yun動dong時shi，橡xiang皮pi膜mo隨sui之zhi向xiang下xia凹ao
，上shang麵mian空kong氣qi室shi的de空kong氣qi變bian得de稀xi薄bo而er使shi活huo塞sai杆gan受shou到dao阻zu尼ni作zuo用yong而er緩huan慢man下xia降jiang。經jing過guo一yi定ding時shi間jian
，活huo塞sai杆gan下xia降jiang到dao一yi定ding位wei置zhi，便bian通tong過guo杠gang杆gan推tui動dong延yan時shi觸chu點dian動dong作zuo，使shi動dong斷duan觸chu點dian斷duan開kai，動dong合he觸chu點dian閉bi合he。從cong線xian圈quan通tong電dian到dao延yan時shi觸chu點dian完wan成cheng動dong作zuo，這zhe段duan時shi間jian就jiu是shi繼ji電dian器qi的de延yan時shi時shi間jian。延yan時shi時shi間jian的de長chang短duan可ke以yi用yong螺luo釘ding調tiao節jie空kong氣qi室shi進jin氣qi孔kong的de大da小xiao來lai改gai變bian。吸xi引yin線xian圈quan斷duan電dian後hou，繼ji電dian器qi依yi靠kao恢hui複fu彈dan簧huang的de作zuo用yong而er複fu原yuan。空kong氣qi經jing出chu氣qi孔kong被bei迅xun速su排pai出chu。
