快速估算PCB表麵銅導線電阻值，原來如此簡單

發布時間：2019-01-26 責任編輯：xueqi

【導讀】銅是電路板（PCB）表麵上的常見導電金屬層。在估算PCB表麵銅的電阻值之前，需要注意銅的電阻值會隨著溫度的變化而變化。那麼，如何快速估算PCB表麵銅導線電阻值呢？可以利用以下公式。

當計算一般導體電阻值R時，可以使用以下公式。

ʅ：導體長度[mm]

w：導體寬度[mm]

t：導體厚度[μm]

ρ：導體的電阻係數[μΩcm]

銅的電阻係數在25°C， ρ（@ 25°C）= ~1.72μΩcm

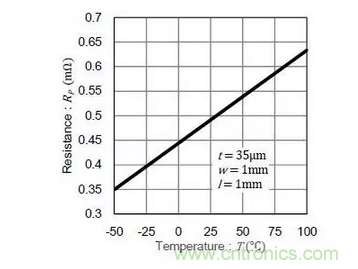

此外，如果知道每單位麵積銅的電阻值Rp在不同溫度下的變化（如下圖資料所示），可以使用以下公式估算整個銅的電阻值R。注意下圖銅的尺寸是：厚度（t）35μm，寬度（w）1mm，長度（ʅ）1mm。

Rp：每單位麵積的電阻值

ʅ ：銅的長度[mm]

w ：銅的寬度[mm]

t : 銅的厚度[μm]

如果銅的尺寸是寬度3mm,厚度35μm和長度50mm時，該銅的電阻值R在25°C是

因此，當3A電流在25°C時流通PCB表麵上銅時，電壓降約24.5mV。然而，溫度上升至100℃時，電阻值增加29％，電壓降變為31.6mV。
