特斯拉線圈原理是使用變壓器使普通電壓升壓，然後經由兩極線圈
，從放電終端放電的設備．特斯拉線圈由兩個回路通過線圈耦合．首先電源對電容C1充電，當電容的電壓高到一定程度超過了打火間隙的閾值，打火間隙擊穿空氣打火，變壓器初級線圈的通路形成
，能量在電容C1和初級線圈L1之間振蕩，並通過耦合傳遞到次級線圈．次級線圈也是一個電感，放頂罩C2和大地之間可以等效為一個電容

，因此也會發生LC 振蕩．當兩級振蕩頻率一樣發生諧振的時候，初級回路的能量會湧到次級
，放電端的電壓峰值會不斷增加，直到放電。





材料準備：



1.高壓包一個，

2.直徑0.25mm漆包線200m。

3.直徑2mm漆包線三米。

4.直徑十二厘米金屬球一個

5.直徑5厘米，長30厘米PVC管子一根，聚氯乙烯的更好，而有機玻璃是最理想的。

6.2N3055三極管一個。

7.240Ω 5W
，27Ω 1W電阻各一個。

8.一些厚幾毫米的絕緣板。

9.12V蓄電池一個。

10.無極性電容若幹。

11.膠一瓶

12.直徑1mm漆包線數米。



工具：電手鑽，螺絲刀，手鋸，鉗子等工具
，普通螺絲，塑料螺絲

，鋼尺等。



準備製作：

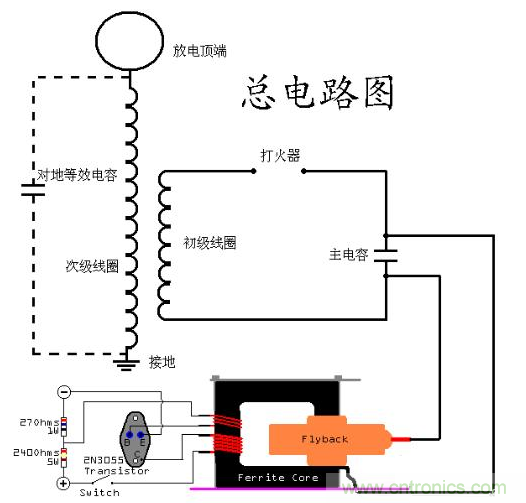

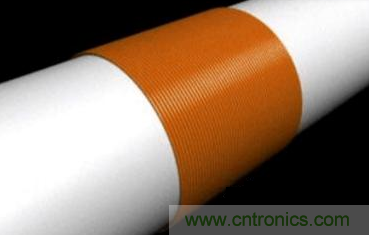

1.次級線圈的製作：用0.25mm漆包線在管子上繞

，注意：線不能交叉
，如圖

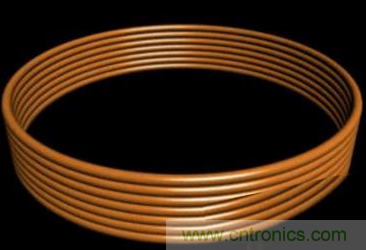

2.初級線圈的製作：用2mm的漆包線繞成如下圖形狀。類似一個壓扁的彈簧。 直徑7.5厘米，繞七圈。





3.組zu裝zhuang線xian圈quan。把ba次ci級ji線xian圈quan的de線xian的de一yi頭tou接jie在zai那na個ge金jin屬shu球qiu上shang。這zhe個ge球qiu
，我wo們men稱cheng為wei放fang電dian頂ding端duan。它ta和he地di麵mian形xing成cheng了le一yi個ge電dian容rong。然ran後hou用yong膠jiao或huo者zhe熱re膠jiao槍qiang把ba球qiu固gu定ding在zai管guan子zi一yi頭tou。



把次級線圈固定在塑料板上，初級線圈固定在次級線圈附近
，次級線圈的線的另一頭接地。





4.組合電容 。我們需要一些無極性電容，推薦使用滌綸電容或者陶片電容。 根據這個線圈的數據，我計算的結果是需要一個21717pF的電容。呃，要這麼精確幹什麼
，就取0.022μF吧（可根據打火器間距進行微調）。



電dian容rong的de耐nai壓ya取qu決jue於yu電dian源yuan的de電dian壓ya，而er高gao壓ya包bao可ke以yi產chan生sheng一yi到dao兩liang萬wan伏fu的de電dian壓ya，所suo以yi電dian容rong的de耐nai壓ya還hai是shi越yue高gao越yue好hao。電dian容rong的de計ji算suan很hen簡jian單dan，在zai此ci，再zai提ti一yi下xia。



串聯電容的耐壓等於各電容耐壓之和，容量的倒數等於各電容的容量的倒數之和。並聯電容的耐壓不變，容量等於各電容的容量之和。 （我們組合電容時，盡量使用同種電容。）建議使用20kv 1000p的電容串並聯22次，比較省材料。



5.製作電源

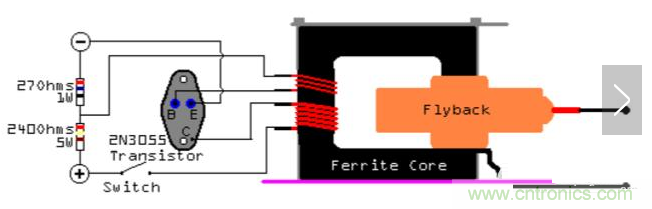

我們可以采用單管自激推高壓包的方法來產生高壓。我們使用一個2N3055三極管。



那個黑色的東西，就是高壓包的磁芯。繞在鐵氧體上的那兩個線圈，上麵到下麵兩個分別用1mm漆包線繞八圈和二十圈。繞線的方向必須相同！zuihaogeisanjiguanzhuangyigesanrezhuangzhi，yinweidanguanzijihuichanshenggaowen
，buzhiwenduguogaohuibuhuibasanjiguanshaohuai。gaoshoukeyizhijiedapeng
，ercainiaomenhaishilaolaoshishiyongdongdongbanba…… 用那個12V蓄電池作為它的電源。



zhaotulianjiehaohou
，nagaoyabaoshuchuduan，jizuicudenatiaoxianhegaoyabaopigushangdenayipaijiejiaoshizhelahu
，zhaochulahuzuichangdenagejiejiao，baqitajiejiaodouyongjueyuanqihuorejiaoqiangzhileidedongxifengzhu。ranhou，jiuyinchuletuzhongyoubiandenaliangtiaoxian。



由於時間關係，沒給它加散熱片。單管自激這種方式效率不高
，切發熱量巨大
，如果有條件的還可以使用ZVS等電路。





6.製作打火器



SGTC的原理就是先給電容充電，電容的電壓達到一定程度時，在打火器出放出電弧，形成一個回路，然後放電，之後重新開始這個循環。

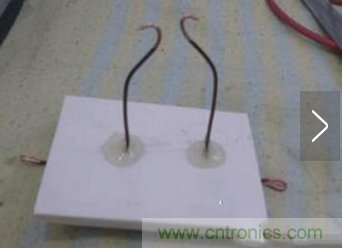

我們可以用稍粗的漆包線來製作打火器。 一yi般ban
，打da火huo器qi是shi不bu能neng用yong尖jian端duan的de，需xu要yao用yong光guang滑hua表biao麵mian。把ba兩liang段duan粗cu漆qi包bao線xian的de一yi頭tou的de皮pi刮gua掉diao，彎wan成cheng兩liang個ge光guang滑hua表biao麵mian
，然ran後hou用yong熱re膠jiao槍qiang固gu定ding在zai塑su料liao板ban上shang


，中zhong間jian留liu6~10毫米間隙。





打火器有很多種製作方法。由於我們製作的這個是小功率的，所以不需要考慮散熱的問題，大功率的線圈的打火器發熱是很厲害的。
