解析PCBA組裝中PCB的斷路缺陷的幾種原因
發布時間:2019-01-02 責任編輯:lina
【導讀】在PCB製造過程中殘留的蝕液沒有被清除幹淨,封閉在通孔內,長期地腐蝕通孔的內壁,從而引起通孔開路。
一、現象描述
在PCBA組裝過程中發現PCB有斷線缺陷,常見的主要表現有下述幾種形式。

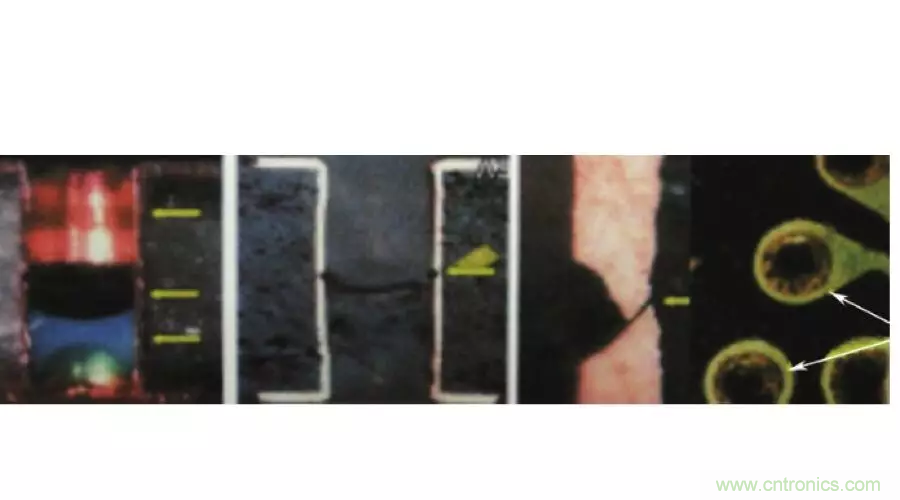

1.殘液腐蝕導致的通孔開路
特征:多數的通孔在通孔內壁變黑的同時,下側的內壁也被腐蝕而無銅,大多數發生在組裝過程中或長期保存過程中,如圖1和圖2所示。

圖1 斷裂壁局部圖

圖2 被殘液腐蝕的通孔

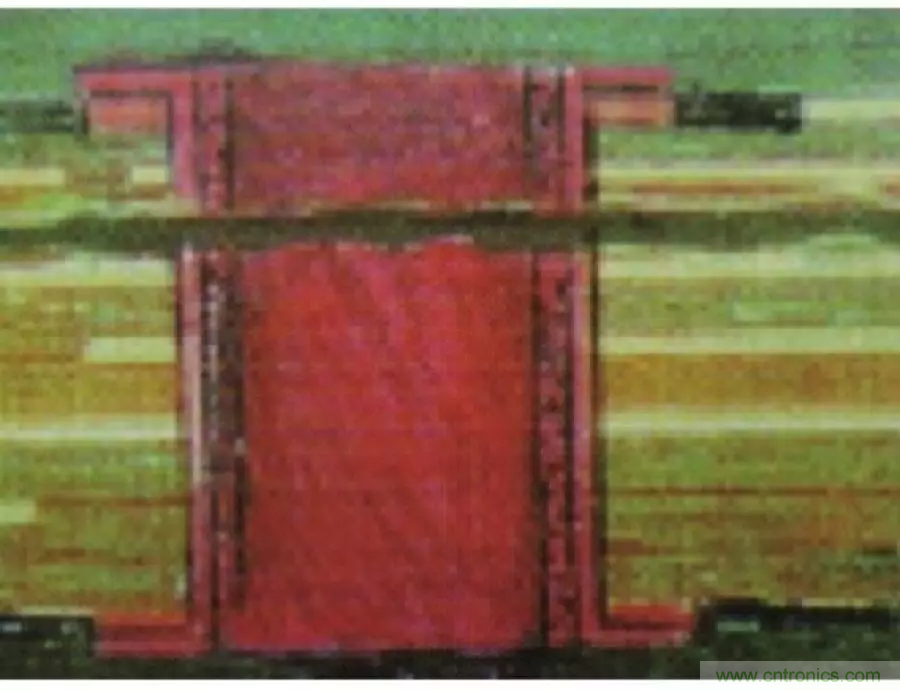

2.層間剝離導致的通孔開路
特征:隨著PCB基板內部的層間剝離而出現的通孔開路,如圖3所示。

圖3 層間剝離導致的通孔開路

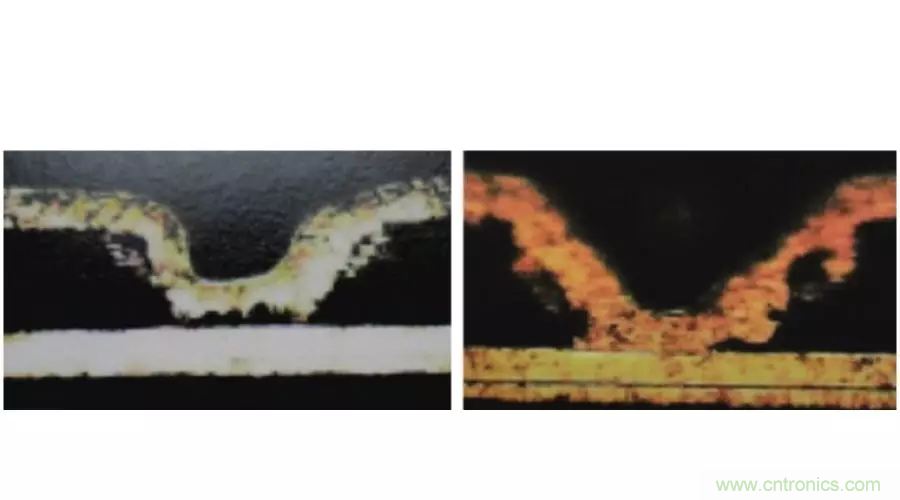

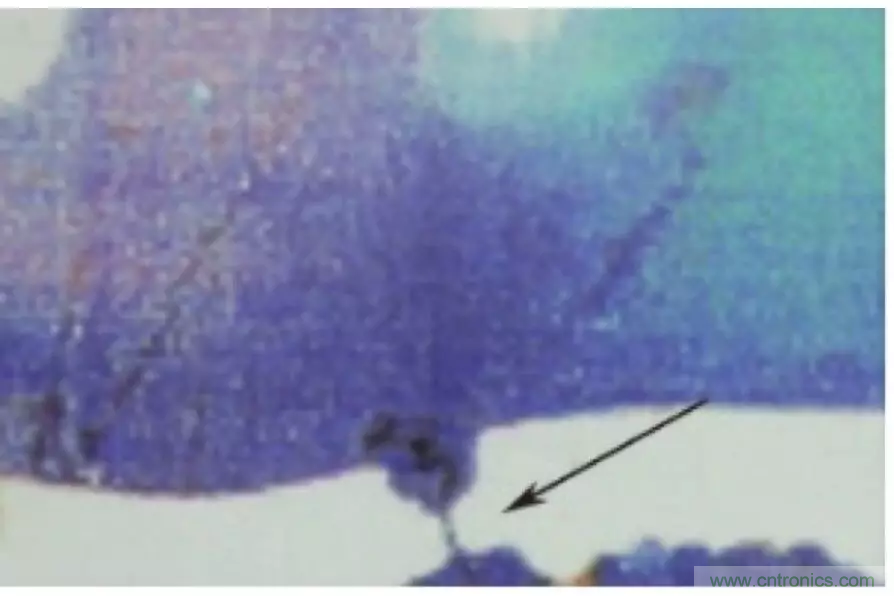

3.玷汙導致的盲孔開路
特征:盲孔的鍍層和盲孔連接盤之間存在樹脂或其他汙物,導致接觸不良而開路,如圖4所示。

圖4 玷汙導致的盲孔開路

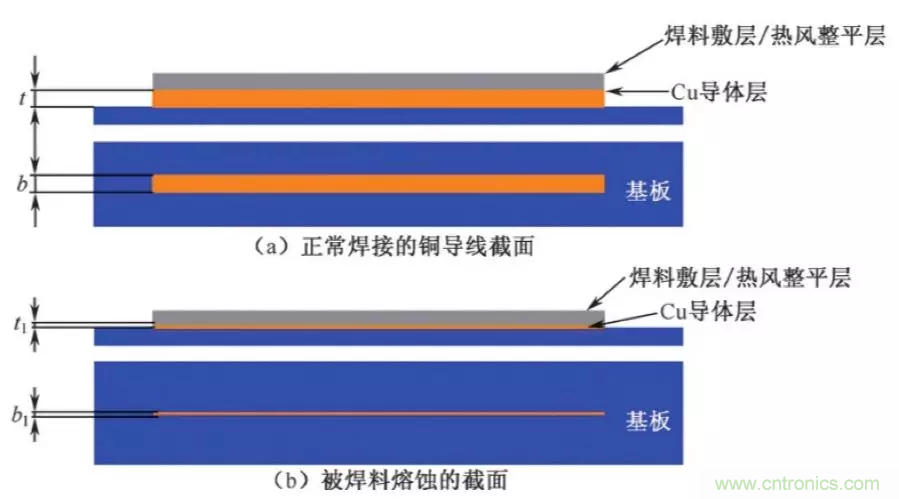

4.焊料熔蝕導致的開路
特征:PCB的銅層非常薄,每逢熱風整平工藝或波峰焊接時銅導線就會被熔蝕從而開路,如圖5所示。

圖5 被焊料熔蝕了的銅導線

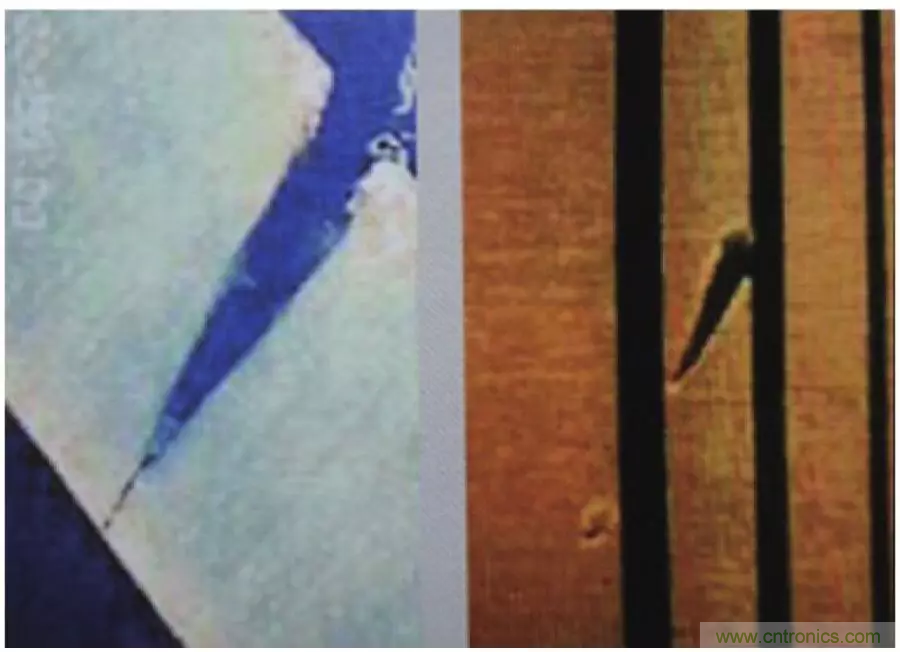

5.靜電損傷疑似斷路
特征:三角形傷痕較深,前端稍微連接著的部位斷開形成開路,如圖6所示。

圖6 靜電損傷疑似斷路
二、形成機理
1.殘液腐蝕導致的通孔開路
在PCB製造過程中殘留的蝕液沒有被清除幹淨,封閉在通孔內,長期地腐蝕通孔的內壁,從而引起通孔開路。
2.層間剝離導致的通孔開路
(1)PCB基材吸潮。
(2)HASL工藝溫度過高或時間過長。
(3)PCBA組裝再流焊接時峰值溫度過高或在峰值溫度下浸泡時間過長。
3.玷汙導致的盲孔開路
采用積層工藝製作多層板,在激光鑽孔時清除玷汙不完全,使樹脂殘留在盲孔的連接盤上,從而導致盲孔開路。
4.焊料熔蝕導致的開路
此現象通常發生在HASL工序或波峰焊接工序。由於基板上設計的銅導線厚度過薄或導線寬度過於纖細,在焊接的高溫下,熔融的焊料對Cu的熔蝕作用將使銅導線變得更薄、更纖細,在PCBA使用過程中一旦受應力作用便會斷裂而開路。
5.靜電損傷疑似斷路
形成原因:圖6是靜電破壞出現的特有的三角形傷痕,尖端稍微連接,一旦受某種應力作用就會斷開,從而引起斷路。
三、解決措施
1.殘液腐蝕導致的通孔開路。向供應商反饋,加強對PCB製造過程中的質量監控。
2.層間剝離導致的通孔開路。
① 在PCB基板製造過程中加強防潮措施,嚴格監控HASL工藝參數(溫度和時間)。
② 在組裝過程中注意PCB的防潮,並選擇合適的再流焊接峰值溫度及在峰值溫度下的浸泡時間,避免溫度過高或時間過長。
3.玷汙導致的盲孔開路。PCB製造廠商應加強對PCB製造工藝過程和質量的監管和控製。
4.焊料熔蝕導致的開路。
① 布線設計時應避免采用過薄、過細的銅導線。
② 執行HASL和波峰焊接工藝時,應加強對操作溫度和時間的管控,切忌操作溫度過高和操作時間過長。
5.靜電損傷疑似斷路。在PCB製造、存儲、運輸及組裝過程中都要執行嚴密的靜電防護措施,嚴防靜電損傷。
