PCB設計需要注意的規範問題
發布時間:2018-12-14 責任編輯:xueqi
【導讀】PCB設(she)計(ji)既(ji)要(yao)考(kao)慮(lv)各(ge)種(zhong)信(xin)號(hao)的(de)走(zou)向(xiang)又(you)要(yao)顧(gu)慮(lv)到(dao)能(neng)量(liang)的(de)傳(chuan)遞(di),幹(gan)擾(rao)與(yu)發(fa)熱(re)帶(dai)來(lai)的(de)苦(ku)惱(nao)也(ye)時(shi)時(shi)如(ru)影(ying)隨(sui)形(xing)。看(kan)似(si)複(fu)雜(za),但(dan)實(shi)際(ji)上(shang)總(zong)結(jie)歸(gui)納(na)起(qi)來(lai)非(fei)常(chang)清(qing)晰(xi),可(ke)以(yi)從(cong)這(zhe)兩(liang)個(ge)方(fang)麵(mian)去(qu)入(ru)手(shou):布局和排線。
說得直白一些就是:“怎麼擺”和“怎麼連”。
聽起來是不是非常easy?讓我們先來梳理下“怎麼擺”:
1、遵照“先大後小,先難後易”的布置原則,即重要的單元電路、核心元器件應當優先布局。這個和吃自助餐的道理是一樣的:自助餐胃口有限先挑喜歡的吃,PCB空間有限先挑重要的擺。
2、布局中應參考原理框圖,根據單板的主信號流向規律安排主要元器件。布局應盡量滿足以下要求:總的連線盡可能短,關鍵信號線最短;去耦電容的布局要盡量靠近IC的電源管腳,並使之與電源和地之間形成的回路最短 ;減少信號跑的冤枉路,防止在路上出意外。

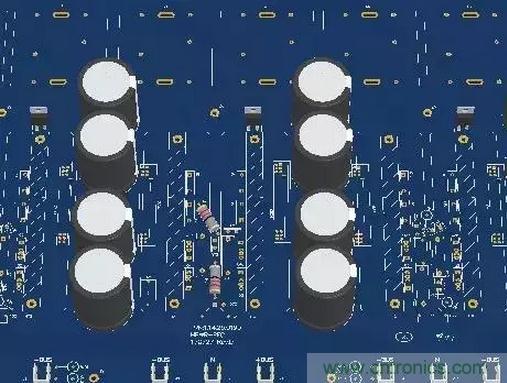

先大後小,先難後易
3、元器件的排列要便於調試和維修,亦即小元件周圍不能放置大元件、需調試的元器件周圍要有足夠的空間,弄得太擠局麵往往會變得很尷尬。
4、 相同結構電路部分,盡可能采用“對稱式”標準布局;按照均勻分布、重心平衡、版麵美觀的標準優化布局。

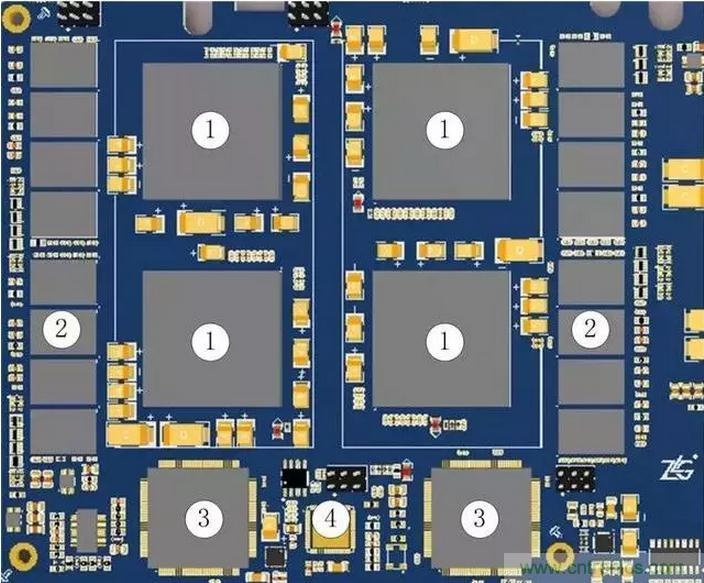

均勻分布、重心平衡
5、同類型插裝元器件在X或Y方向上應朝一個方向放置。同一種類型的有極性分立元件也要力爭在X或Y方向上保持一致,便於生產和檢驗。

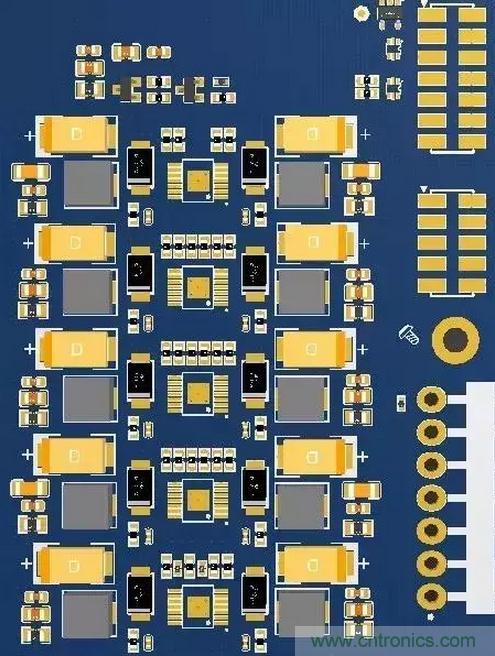

統一極性布局

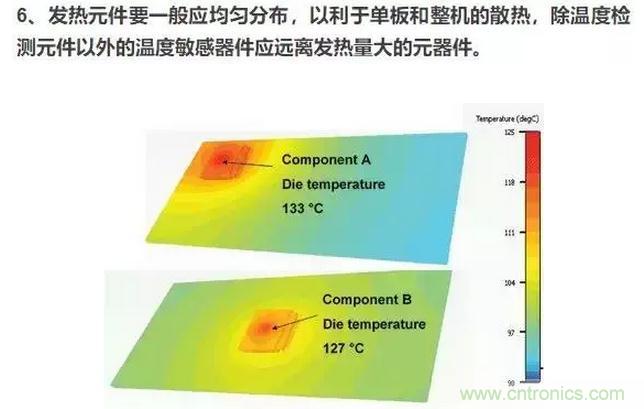

發熱元器件均勻分布

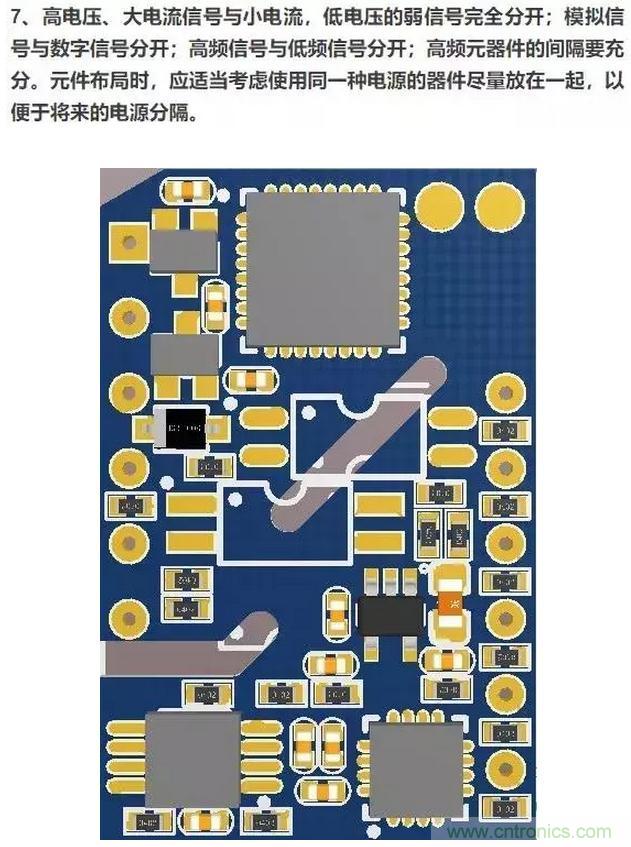

電源分隔

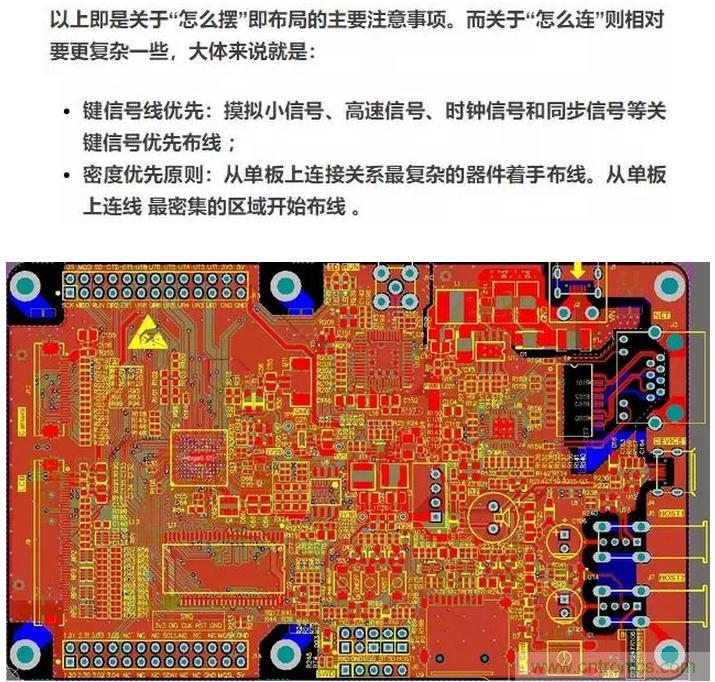

PCB布局示例

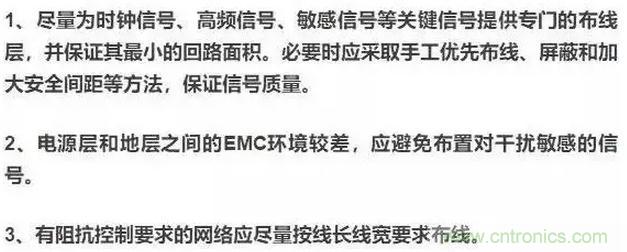

而布線的自助指南可以簡單的總結為:
