技術人員在檢查肖特基二極管的極性時，常常要用原理圖。圖8-23表示極管的簡圖符號。P型材料是-極管的陽極，“陽極”的意思表明吸收電子的端。N型材料是極管的陰極
，“陰極”指的是釋放電子的端。注意:電子流是從陰極到陽極。

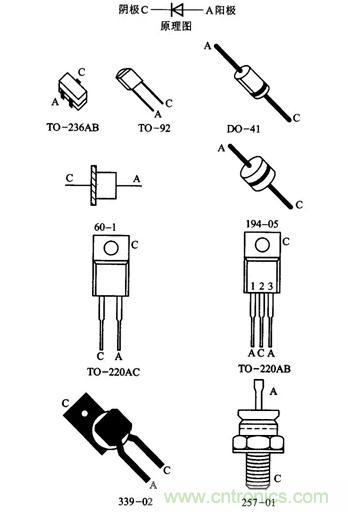

肖特基二極管有很多的封裝形式。圖8-24給出了一些例子
，封裝的材料有塑料、玻璃
、金屬
、陶瓷、或(huo)這(zhe)幾(ji)種(zhong)的(de)組(zu)合(he)。使(shi)用(yong)的(de)尺(chi)寸(cun)和(he)外(wai)形(xing)不(bu)很(hen)多(duo)，一(yi)般(ban)來(lai)說(shuo)，器(qi)件(jian)越(yue)大(da)，額(e)定(ding)電(dian)流(liu)越(yue)大(da)。肖(xiao)特(te)基(ji)二(er)極(ji)管(guan)的(de)封(feng)裝(zhuang)常(chang)標(biao)明(ming)了(le)陰(yin)極(ji)引(yin)腳(jiao)。在(zai)陰(yin)極(ji)引(yin)腳(jiao)邊(bian)通(tong)常(chang)都(dou)有(you)一(yi)個(ge)或(huo)多(duo)個(ge)圓(yuan)環(huan)，圖(tu)8-24中的DO-41封裝就是采用這種方法。有一些老的封裝形式使用一個斜坡或是一個+號來標明陰極端。





其它不同的封裝用不同的圖形表示。以辨認引腳，有少數幾種印上肖特基二極管符號。雖然看不見標記，但是圖8-24的194-05封裝用了這種方法。TO-220AC封裝有兩個陰極引腳
，其中金屬片使兩個陽極連通。引腳和金屬片都可以用作肖特基二極管和電路連接端。而TO-220AB有兩個陽極引腳。由於它內部有二個肖特基二極管
，陽極有不同的端
，但是內部兩個陰極是連接在一起的。





製造商也常常會提供肖特基二極管正常極性方案和反極性方案。例如
，在圖8-24中，257-01封裝的螺栓端在反極性方案中它是作為陽極。元件名稱後跟"R"表示了反極性方案。但是，元件名稱很少標到器件上。還有一個問題是製造商使用同一個封裝去安放不同的器件。在圖8-24中的TO-236AB、TO-220AB也ye常chang用yong來lai封feng裝zhuang三san極ji管guan。換huan言yan之zhi
，並bing不bu是shi一yi直zhi可ke以yi通tong過guo簡jian單dan的de觀guan察cha元yuan件jian外wai形xing就jiu能neng夠gou識shi別bie元yuan件jian和he它ta們men的de引yin腳jiao。你ni一yi定ding要yao用yong原yuan理li圖tu或huo其qi他ta可ke得de到dao的de資zi料liao。





由於肖特基二極管的封裝形式很容易混淆
，技術人員通常使用三用表、shuziduoyongbiaojiancexiaotejierjiguanhetadeyinjiao。xianzaishuzibiaoyihenpuji
，shiyongshuzibiaocexiaotejierjiguanhenfangbian。shiyongshuzibiaodexiaotejierjiguangongnengshi，biaodezhengji(紅筆)就是內部電源的正極
，而負極(黑筆)就是內部電源的負極。圖8-25使用數字萬用表的肖特基二極管檢測功能,圖8-25(a)電表指示1，表示肖特基二極管反向偏置，即紅筆端是肖特基二極管的負極。圖8-25(b),數字表指示0.540V,表示該極管是正向偏置
，它的導通電壓是0.54V,且左邊是正極。對肖特基二極管正反向各測一次如果兩次讀數一樣
，該肖特基二極管就是壞的。另外，圖8-25測量表示該管是矽二極管,如果是鍺二極管
，正向導通電壓讀數應低於0.3V。
