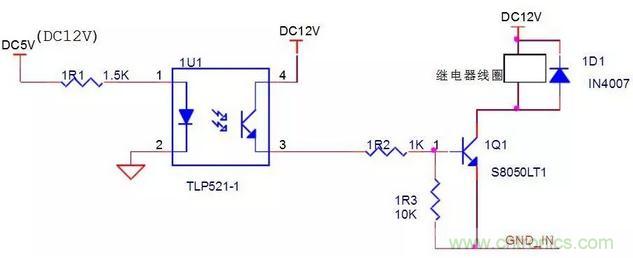

注：



1U1-1腳可接12V，也可接5V，1U1導通
，1Q1導通，1Q1-3=0V，線圈兩端電壓為11.7V.



1U1-1腳不接或接地，1U1不通，1Q1截止，1Q1-3=11.9V，線圈兩端電壓為0V。

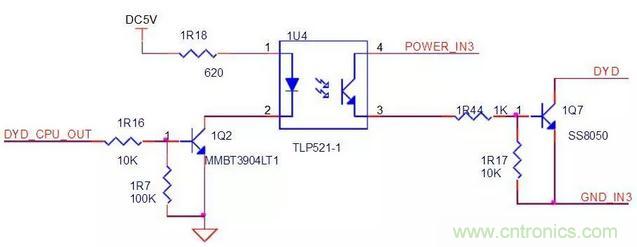

注：



“DYD_CPU_OUT”連接LPC2367，輸出高低電平，高電平，1U4不通
，1Q7不通
，UCE=12V，1Q7-3=12V，線圈兩端電壓為0V。



DYD_CPU_OUT”為低電平
，1U4導通，U43=1V，U3=11V

，UCE=0V
，1Q1-3=0V，線圈兩端電壓為11.7V。 以上兩圖是低電平使能。



這兩種適用於CPU初始化時，GPIO口為高電平的情況，否則初始化會造成誤動作。

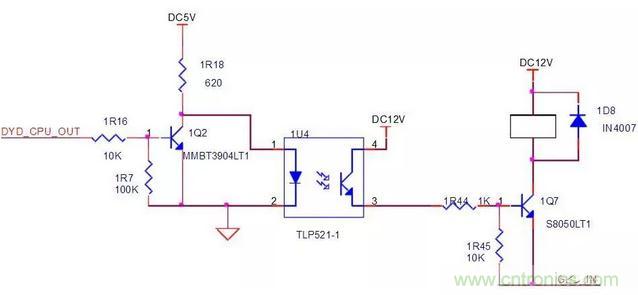

“DYD_CPU_OUT”連接LPC2367
，輸出高低電平，低電平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V

，線圈兩端電壓為0V。



“DYD_CPU_OUT”為高電平，1U4導通
，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，線圈兩端電壓為11.7V。 此圖是高電平使能。繼電器的常閉觸點接負載。



第2和第3圖中的1R16換成510歐，1R7換成1K，否則會有上電瞬間，高電平幹擾。尤其是第3圖
，高電平使能。

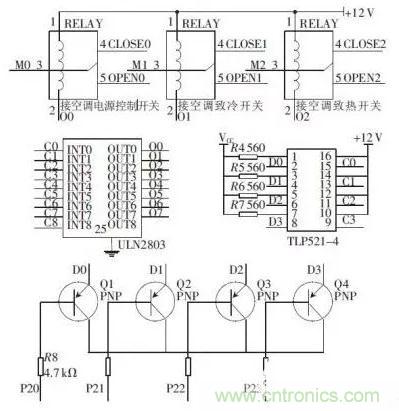

繼電器開關模塊由TLP521 -4

、ULN2803 和SRD -12VDC 及三極管構成，由微控製器輸出的信號經過三極管構成的開關電路送往TLP521 -4 光耦芯片再通過ULN2803 達林頓管的放大後用來驅動SRD-12DC 繼電器，進而達到控製空調的各種開關的作用， 繼電器開關控製模塊與微控製器的電路連接圖如圖3 所示。

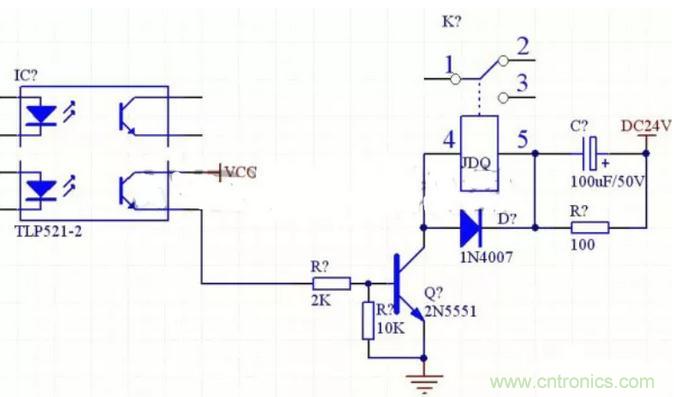

24V繼電器的驅動電路





說明：VCC是5V。



繼電器串聯RC電路：



這zhe種zhong形xing式shi主zhu要yao應ying用yong於yu繼ji電dian器qi的de額e定ding工gong作zuo電dian壓ya低di於yu電dian源yuan電dian壓ya的de電dian路lu中zhong。當dang電dian路lu閉bi合he時shi，繼ji電dian器qi線xian圈quan由you於yu自zi感gan現xian象xiang會hui產chan生sheng電dian動dong勢shi阻zu礙ai線xian圈quan中zhong電dian流liu的de增zeng大da
，從cong而er延yan長chang了le吸xi合he時shi間jian，串chuan聯lian上shangRC電路後則可以縮短吸合時間。原理是電路閉合的瞬間，電容C兩(liang)端(duan)電(dian)壓(ya)不(bu)能(neng)突(tu)變(bian)可(ke)視(shi)為(wei)短(duan)路(lu)，這(zhe)樣(yang)就(jiu)將(jiang)比(bi)繼(ji)電(dian)器(qi)線(xian)圈(quan)額(e)定(ding)工(gong)作(zuo)電(dian)壓(ya)高(gao)的(de)電(dian)源(yuan)電(dian)壓(ya)加(jia)到(dao)線(xian)圈(quan)上(shang)
，從(cong)而(er)加(jia)快(kuai)了(le)線(xian)圈(quan)中(zhong)電(dian)流(liu)增(zeng)大(da)的(de)速(su)度(du)，使(shi)繼(ji)電(dian)器(qi)迅(xun)速(su)吸(xi)合(he)。電(dian)源(yuan)穩(wen)定(ding)之(zhi)後(hou)電(dian)容(rong)C不起作用，電阻R起限流作用。



基極和發射極的電阻的作用是：在沒有正向偏置電壓的情況下，保證基極的電壓為零，防止三極管的受外部的幹擾而誤導通，其實就是為了保證可靠性。 具體的阻值的大小倒不絕對，10K
、100K都可以的
，隻是起到下拉的作用，電流非常很小的。 此繼電器驅動電路已經驗證通過，開和關狀態良好，實際應用中最好把5V、24V兩組直流電源的地分開

，再配合光藕實現真正的隔離效果。

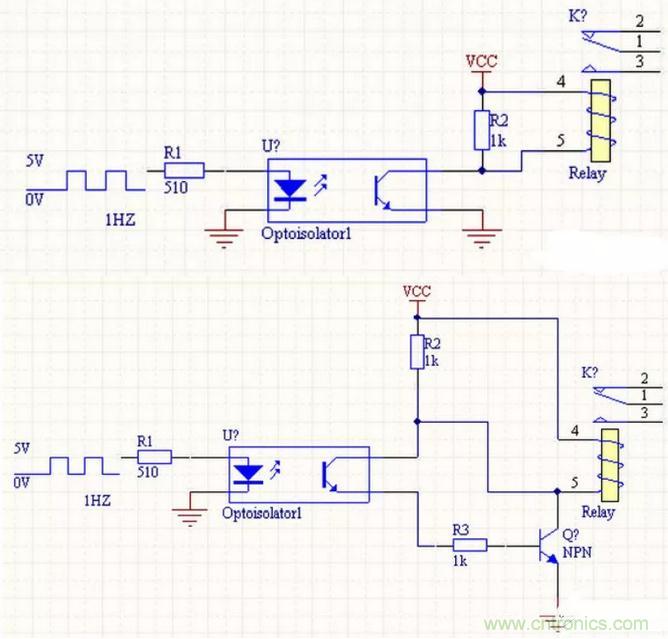

用光耦驅動繼電器電路

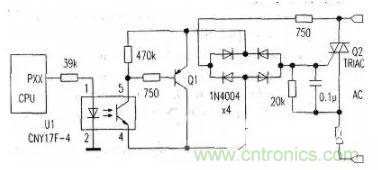

用光電耦合器用隔離驅動電路



微機的接口電路中，實現主機與外設的隔離，一般有兩種方式：一種是使用繼電器；另一種是使用光電耦合器。



采用電池的功耗產品，對電池的電能消耗是需優先考慮的
，附圖的電路采用光電耦合器作為隔離，電池的消耗電流可低至50μA以下
，但驅動器提供的電流大於1A。



此電路對元件的要求比較高，光電耦合器U1隻能采用型號為CNY17F-4的正品元件，實驗中試過十多種光電耦合器，僅此型號輸入電流50μA時，電路即可工作，其餘光電耦合器驅動電流都需幾百微安以上。





Q1、Q2的耐壓可根據兩管工作輸入電壓的大小而定，若輸入電壓大於220V，需使用耐壓高於400V的三極管與可控矽。



另外，對Q1要求穿透電流要小，對功率沒有要求。對Q2要求觸發電流小於15mA，否則可能會出現負半周削波的現象。
