非貼片元件的電子元件本體，可以承載較多的產信息，如規格型號
、製造廠商、產品序號等。貼片元件的體積或尺寸是以毫米為計的
，元件本體上不允許標注太多的信息，標識方法通常有：1）簡化標識法。將常規標識型號進行簡化，如將74LS14（六反相器數字IC）標識為LS14；2）代碼標注法，將標識進一步簡化，稱為代碼標注法。如貼片晶體管的-24、1L等，更像是密碼
，需要用資料“破譯”後
，才能知道標識背後元件規格型號的含義；3）無標識。小功率（如16/1W）貼片電阻，和（PF級別）小容量電容，因元件本體太小，無法印出標識
，幹脆就成為無標識元件。





貼片電阻是電路板上應用數量最多的一種元件，形狀為矩形，黑色
，電阻體上一般標注為白色數字（小型電阻無標識，稱無印字貼片電阻），變頻器生產廠家在電路板上標注的元件序列號為R（如R1、R147等）。貼片電阻的基本參數有標稱阻值
、額定功率、誤差級別
，另外還有最高使用電壓、溫度係數等，我們隻需關注標稱功阻值和額定功率值兩項參數就可以了。

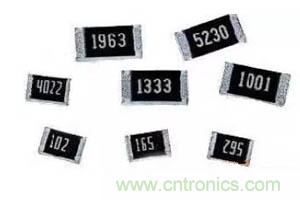

圖1  貼片電阻外型圖



1
、貼片電阻的工作參數和類別

1）額定阻值。最常見的有數字標識法。



a、用3位數字電阻值。前2位為十位、個位值，為有效數值
，第3位是0的個數或稱為10的X次方。如標注為152，即為1500Ω；101，即為100Ω；103，即為10000Ω（10 kΩ）。



1Ω以下的值加R表示，如1R5，即1.5Ω；R10，即0.01Ω。



b、用4位數字表示電阻值。前3位為有效值
，即千位、百位和個位值，第4位為0的個數。如標注為1501，即為1500Ω；標注為1000
，即為100Ω；標注為681，即為680 Ω；標注為1003，即為100kΩ。1Ω以下的值加R表示，同上。

3色環和4色環阻值標注法，不常見，標注規則同普通電阻，不予贅述；精密型貼片電阻

，用代碼標注法，由兩位數字加一位代碼組成
，前兩位數字為有效值，第3位字母為乘數值。如01A——100Ω
，02 C——100kΩ，不常見，但須注意！



2）額定功率。采用數字標識的貼片電阻多為黑色，其功率級別分為1/20W
、1/16W
、1/8W、1/10W、1/4W、1/2W、1W等，以1/16W、1/8W、1/10W
、1/4W應(ying)用(yong)最(zui)多(duo)，一(yi)般(ban)功(gong)率(lv)越(yue)大(da)，電(dian)阻(zu)體(ti)積(ji)也(ye)越(yue)大(da)，功(gong)率(lv)級(ji)別(bie)是(shi)隨(sui)著(zhe)尺(chi)寸(cun)逐(zhu)步(bu)遞(di)增(zeng)的(de)。另(ling)外(wai)相(xiang)同(tong)的(de)外(wai)形(xing)，顏(yan)色(se)越(yue)深(shen)，功(gong)率(lv)值(zhi)也(ye)越(yue)大(da)。耗(hao)散(san)功(gong)率(lv)為(wei)1W或1W以上的電阻
，考慮到散熱要求

，不得與印刷線路板直接接觸，因而所有電路板上用到的貼片電阻，一般都是小於1W的。貼片電阻的功率值受限
，故在電路中需要較大功率電阻的地方
，經常采用多隻貼片電阻並聯（加串聯）的方法
，來增大功率值。貼片電阻的功率值不在電阻體上直接標注
，可以根據電阻的“個頭”來判斷電阻功率值的大小。



換用電阻元件時，一看數字標注的電阻值，二看電阻的體積大小，符合二者條件時
，即可代換。



3）貼片熔斷電阻。這是貼片電阻中的一個特殊類型

，出於電路安全考慮，不宜用普通貼片電阻予以代換
，或輕易用導線短接。



tiepianrongduandianzu
，shizaidianluzhongqidaorongsibaohuzuoyongdeyizhongteshutiepiandianzu

，yibanshichuanlianyumoudanyuandianludegongdianzhiluzhong，dangliuguogaidianzudedianliuchaoguoyidingshuzhi，zeqidianzucengkuaisurongduan，qieduandianlugaidanyuandianludegongdiandianyuan，bimianguzhangkuodahua。qidianzutideshuzibiaozhuwei000或0，是貼片熔斷電阻的特征，測量其正常電阻值為0Ω。



4）貼片排阻。這是另一類型的貼片電阻，最常見為4引腳2元件貼片排阻、8引腳4元件貼片電阻和10引腳8元件貼片排阻，8此腳4元件貼片排阻其內部含有4隻同電阻值的相互獨立的電阻元件，標注為472的貼片排阻，指內部含有4隻阻值為4.7k的電阻元件，用於集中使用相同阻值電阻元件的電路，如MCU引腳的上位電阻，在MCU的接口電路中應用較多。





圖2 貼片排阻與內部等效電路



2
、如何判斷貼片電阻的阻值和功率大小？

如(ru)果(guo)能(neng)清(qing)晰(xi)看(kan)出(chu)貼(tie)片(pian)電(dian)阻(zu)體(ti)上(shang)的(de)數(shu)字(zi)標(biao)識(shi)，判(pan)斷(duan)電(dian)阻(zu)值(zhi)和(he)功(gong)率(lv)值(zhi)當(dang)然(ran)不(bu)存(cun)在(zai)問(wen)題(ti)。如(ru)果(guo)損(sun)壞(huai)電(dian)阻(zu)本(ben)身(shen)無(wu)標(biao)注(zhu)，或(huo)已(yi)燒(shao)毀(hui)得(de)麵(mian)目(mu)全(quan)非(fei)，看(kan)不(bu)清(qing)標(biao)注(zhu)，那(na)麼(me)代(dai)換(huan)前(qian)的(de)電(dian)阻(zu)值(zhi)判(pan)斷(duan)就(jiu)要(yao)費(fei)一(yi)點(dian)周(zhou)折(zhe)了(le)
，而(er)且(qie)也(ye)必(bi)須(xu)做(zuo)到(dao)心(xin)中(zhong)有(you)數(shu)，才(cai)能(neng)做(zuo)出(chu)下(xia)一(yi)步(bu)的(de)修(xiu)複(fu)。有(you)哪(na)些(xie)方(fang)法(fa)可(ke)以(yi)作(zuo)出(chu)較(jiao)為(wei)準(zhun)確(que)的(de)判(pan)斷(duan)呢(ne)？



1）參考本機型的相同電路中相對應元件的電阻值。變頻器電路中的相同電路很多

，如6路IGBT驅動脈衝傳輸通道
，其中6個支路是完全一樣的，從MCU脈衝信號輸出引腳，至緩衝電路、至驅動IC，至IGBT的柵、射極電路。任何其中1路(lu)或(huo)數(shu)個(ge)支(zhi)路(lu)中(zhong)的(de)電(dian)阻(zu)或(huo)其(qi)它(ta)元(yuan)件(jian)損(sun)壞(huai)
，可(ke)能(neng)參(can)考(kao)未(wei)損(sun)壞(huai)支(zhi)路(lu)中(zhong)貼(tie)片(pian)元(yuan)件(jian)的(de)參(can)數(shu)值(zhi)，如(ru)無(wu)標(biao)識(shi)，可(ke)在(zai)電(dian)路(lu)板(ban)上(shang)測(ce)量(liang)確(que)定(ding)或(huo)將(jiang)元(yuan)件(jian)焊(han)脫(tuo)電(dian)路(lu)板(ban)進(jin)行(xing)測(ce)定(ding)。3相輸出電流（模擬信號）的傳輸通道，3個信號檢測電路也是一般也是完全相同的
，一路有損壞時，可能未損壞兩路中的元件參數，確定損壞元件的參數值。



如圖2-9所示，PC5與PC6兩路驅動IC的外圍電路的元件參數完全相同；PC3與PC8兩路驅動IC的外圍元件參數完全相同，R17=R51、R23=R48、R22=R49……，當PC3外圍有元件損壞壞，可以“照搬”PC5相對應外圍元件的參數值進行修複。



同理
，對晶體管、二極管

、IC芯片等其它元件的損壞，當無法確定損壞元件參數時
，可以參照同類型電路元件的參數值進行代換修複。



2）據電路類型確定元件參數。如MCU（微控製器）引腳上連接的上拉、下拉電阻損壞，MCU需外接上拉
、下拉電阻的數字端口，一般內部為開漏結構，應用上拉或下拉電阻，可以避免I/O口存在電平漂移狀態，維持一個靜態的穩定電平。其電阻選值一般為10kΩ

、6.8kΩ、5.1kΩ、4.7kΩ
、3.3kΩ等，取值過小耗電增大
，取值過大，則引發電平漂移或易引入幹擾。隻要確定損壞貼片電阻為MCU引腳的上位
、下接電阻
，則可以直接確定該損壞元件的阻值也在3.3~10kΩ的範圍之內。當然也可以參考其它上位
、下拉電阻的電阻值。

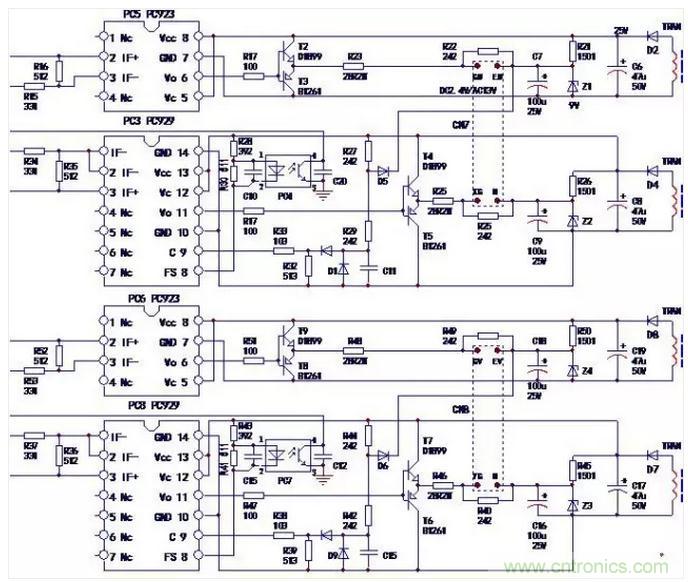

圖3  參考相同電路中元件參數示意圖

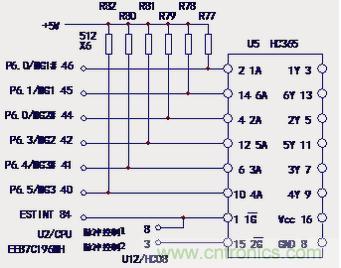

圖4  MCU引腳的上拉電阻的電路示意圖



如圖4所示

，U2的脈衝引腳的上拉電阻為5.1k，在3.3~10kΩ的範圍之內。



3）參考同類機型確定元件參數值。沒有相同電路可能參考

，也不能像上拉、下拉電阻一樣可以大致“估算”出元件的參數，找到同類機型進行比對測量
，也能確定損壞元件的參數值。



4）調tiao整zheng試shi驗yan得de出chu元yuan件jian的de參can數shu值zhi。若ruo無wu同tong類lei機ji型xing進jin行xing參can考kao，需xu要yao費fei點dian力li氣qi測ce繪hui出chu該gai部bu分fen電dian路lu，搞gao明ming白bai損sun壞huai電dian阻zu在zai電dian路lu中zhong的de位wei置zhi和he具ju體ti作zuo用yong
，與yu其qi它ta元yuan件jian的de連lian接jie方fang法fa
，“估算”出大致的電阻值

，若仍無把握
，將損壞電阻，暫時接入電位器
，變頻器上電，調整電位器進行試驗，配合人工信號給定、後續電路對信號作出的反應、麵板顯示等
，測出電位器的電阻值
，進而確定損壞電阻的參數。



3、貼片電阻的測量及外觀檢查

1）用萬用表在線測量，電阻值大於標稱值時
，說明元件有斷路性故障或電阻值變大，已經損壞；suocezuzhixiaoyubiaochengzhishi，yaokaolvdaoshiwaiweibinglianyuanjianduiqizaochengdeyingxiang

，yingjiangyuanjianyiduanhuoliangduantuokaidianlujinxingceliang，yibiandechuqueqiedeceliangjieguo。



2）貼片電阻的外觀特征如下：

a、貼片電阻表麵二次玻璃體保護膜應覆蓋完好，出現脫落，可能已經損壞；

b、元件表麵應該是平整的
，若再現一些“凸凹”，可能損壞
；

c、元件引出端電極一般應平整、無裂痕針孔、無變色現象
，如果出現裂紋
，可能損壞
；

d、貼片電阻體表麵顏色燒黑，可能已經損壞；

e、電阻體已經變形，可能損壞。



4
、貼片電阻的代換

貼片電阻的代換，除了要求電阻值一樣外
，還需注意尺寸和功率值。小信號電路（如MCU主板電路）首先要求尺寸一致，便於焊接安裝。代換注意事項如下：



1）嚴格按原參數代換。模擬信號處理電路，如比例放大器電路，對輸入電阻、反饋電阻的取值嚴格，代換元件的電阻值，應與原損壞元件一樣，不允許差異過大，否則會引發電路工作失誤。



2）用於數字電路的元件

，如上接、上拉電阻、隔離電阻等，選值有一定範圍，隻要令信號電壓變化明顯，符合高、低di電dian平ping的de要yao求qiu範fan圍wei即ji可ke。首shou先xian應ying選xuan用yong相xiang同tong參can數shu的de元yuan件jian代dai換huan。若ruo手shou頭tou實shi在zai不bu能neng找zhao到dao同tong阻zu值zhi元yuan件jian，則ze可ke用yong數shu值zhi接jie近jin的de元yuan件jian代dai換huan，一yi般ban不bu會hui影ying響xiang到dao電dian路lu性xing能neng。如ru4.7kΩ電阻損壞，用5.1kΩ或6.8kΩ電阻均可以進行代換修複。



3）可用非貼片元件代換。貼片電阻的損壞率極低，除了驅動電路因可能遭受強電衝擊經常損壞（可購用部分備件），其它電路的元件很少損壞，可能有1隻或兩隻損壞，類型不一
，也無法選購備件。遇到此類損壞元件
，用非貼片的1/4W或1/8W普通電阻
，來代換也是沒有問題的，並非找不到原配件就導致維修進度的“卡殼”。當然焊接時要注意
，做好引線整形，盡可能使引線短些，焊接後若有必要塗覆704膠加固，也能達到高質量的修複要求。





貼片電容是電路板上應用數量較多的一種元件，形狀為矩形，有黃色
、青色、青灰色，以半透明淺黃色者為常見（係高溫燒結而成的陶瓷電容
，無法印出標識）。小容量（皮發級）電容體上一般無標識
，微發級電容才有標識（應用不多，容量稍大的電容，使用帶引線的插孔電容）。變頻器生產廠家在電路板上標注的元件序列號為C（如C1、C47等）

，由於變頻器實際電路板的元件安裝緊湊
，一般隻標注序號
，而不標出容量值。貼片電容的基本參數有電容量、工作電壓、漏電流值、誤差等

，用於小信號電路的供電電壓一般為15V以下，如MCU主板的供電為5V，所以實際應用中，僅需注意第一個參數電容量和尺寸（便於安裝）就可以了。

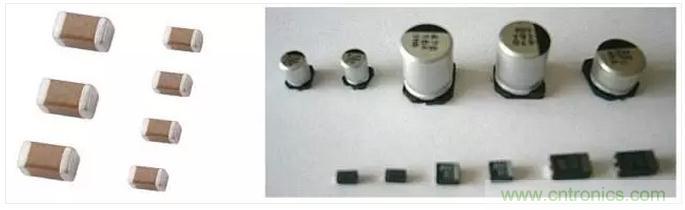

圖5 無極性貼片電容
、和鉭電容貼片元件外形圖



應用於變頻器電路的貼片電容，主要有無極性小容量貼片電容（用於IC小信號濾波，抑製振鈴）
、有極性貼片鉭電容（為電解電容的一種，用於電源輸出端的濾波）兩種，耐壓在63V以下。容量在10微法級和高耐壓電容，往往采用普通電容器。



1
、無標識貼片電容的容量估算、檢測和代換

1）用於開關電源電路的供電輸出端及IC電路的供電輸入端的貼片電容

，見上圖電路左側元件圖示。



在供電輸出端
，與（濾波）電解電容並聯在一起。因電解電容係導電極板和絕緣介質卷繞在一起，具有“電感效應”，高頻濾波效果差。並聯小容量電容，濾除整流後的高頻紋波成分。電路中IC的供電端
，也都加有高頻濾波電容，以吸收（可能存在由引線形成的寄生電感或由某種幹擾帶來的）電源擾動。此類電容的電容量一般為0.01~0.1μF左右。該類電容對容量要求並不嚴格，故障率也比較低。如檢查發現有損壞，換用0.01~0.1μF範圍內的電容都是可以的。



2）信xin號hao通tong路lu中zhong的de低di通tong濾lv波bo器qi用yong到dao的de貼tie片pian電dian容rong。低di通tong濾lv波bo器qi電dian路lu，用yong於yu對dui信xin號hao中zhong的de某mou一yi頻pin段duan內nei的de高gao頻pin成cheng分fen進jin行xing衰shuai減jian和he吸xi收shou，隻zhi要yao求qiu其qi中zhong的de信xin號hao中zhong的de低di頻pin成cheng分fen（甚至直流成分）通過。變頻器的信號傳輸通路中
，多用於將脈動直流信號經RC電路轉化成直流信號
，因而該電路中的電容量大致在0.01~0.47μF左右
，因為電阻R的作用

，雖然電容量較小，但RC總的時間常數並不小，也能達到較好的濾波效果。如不好確認容量大小，可以用0.01~0.47μF以內容量的電容試驗，以經RC濾波後無明顯脈衝動成分為宜。



3）具有特定容量的貼片電容。如MCU晶振引腳的補償電容，其容量與MCU類型和晶振頻率相關，可由MCU的相關資料，和晶振元件的標注頻率值，確定該電容的容量，一般為33PF或22PF

、15PF。



貼片電容的損壞現象和檢測方法：

a、tongyileixingdedianrong，getouyuedahuoyanseyueshen，rongliangyeyueda。dianrongderongliangkeyiyongzhuanyongdedianrongceshiyilaiceding
，muqianyixieshuziwanyongbiao，yefujiacixianggongneng。cedianrongliangshi

，xujiangtiepiandianrongzhishaotuokaiyiduan


，paichuwaidianludeyingxianghou
，zaixingjiance。



b、用萬用表檢測。如果在線檢測，萬用表測量得出電容兩引腳之間的的電阻值
，其實是與電容相連接的外電路“綜合電阻值”，若電容處於短路或近於短路情況（電阻值極低）下，才能有所反映。將電容器脫開原電路，測量其電阻值應為無窮大。用指針表的×10k擋測量時，0.1μF左右的電容指針有跳動（充電）現象，靜止後歸於無窮大。若測得固定電阻值，說明電容損壞。



c、上電檢測，由電路判斷該點電壓低落，可能是電容漏電引起，見下圖電路示例。這也是一個比較好的方法。



如下圖6所示電路中
，測量a點電壓正常值應為R221、R22對3V供電的分壓值1.5V，若測量電壓值高於1.5V，可能係電容C112漏電損壞所致；測b點電壓正常值應為3V，若低於3V

，可能係電容C56漏電損壞所致。





圖6 電壓漏電引起A點電壓降低



進一步
，可將C112或C56焊脫電路
，對其引腳電阻值進行測量驗證。



dangtiepiandianrongsunhuaishi，yetongquedingtiepiandianzudezuzhiyiyang，kecankaotongleidianlu
，cechuhaodedianrongyuanjiandedianrongliang
，laiquedingguzhangdianrongdecanshu。rujingzhenyinjiaodianronghuaidiaoyizhi，celingyijiaodianrongyuanjiandedianrongliangjike，liangzhidianrongderongliangshiyiyangde。



故障電容的代換：貼tie片pian電dian容rong的de故gu障zhang率lv較jiao低di，各ge種zhong規gui格ge的de貼tie片pian電dian容rong都dou要yao備bei件jian，顯xian然ran不bu是shi現xian實shi的de。偶ou爾er發fa現xian損sun壞huai元yuan件jian時shi，用yong普pu通tong的de同tong容rong量liang瓷ci片pian或huo絛tao綸lun電dian容rong來lai代dai換huan，是shi完wan全quan可ke以yi的de，注zhu意yi引yin線xian盡jin量liang要yao短duan，焊han接jie質zhi量liang要yao好hao。



2、有極性（有標識）貼片電容的容量識別、檢測和代換

有極性貼片電容的外形如圖2-11中(zhong)右(you)側(ce)元(yuan)件(jian)圖(tu)所(suo)示(shi)，一(yi)般(ban)有(you)矩(ju)形(xing)貼(tie)片(pian)，圓(yuan)柱(zhu)形(xing)貼(tie)片(pian)兩(liang)種(zhong)形(xing)式(shi)，後(hou)者(zhe)的(de)標(biao)識(shi)與(yu)形(xing)狀(zhuang)與(yu)普(pu)通(tong)電(dian)容(rong)器(qi)相(xiang)似(si)，易(yi)於(yu)辨(bian)識(shi)，不(bu)做(zuo)討(tao)論(lun)。矩(ju)形(xing)貼(tie)片(pian)電(dian)容(rong)的(de)顏(yan)色(se)多(duo)為(wei)銀(yin)白(bai)色(se)或(huo)黑(hei)色(se)

，標(biao)有(you)橫(heng)杠(gang)的(de)一(yi)端(duan)為(wei)正(zheng)極(ji)（也可通過其在電路中的連接方式進一步判斷——帶橫杠的一端與供電電源的正極連接）。根據封裝形式不同，耐壓分為A（10V）、B（16V）
、C（25V）、D（35V）四個等級，電容量多為數微法至數十微法。



貼片電容的規格型號所包含的參數一般有電容量
、額定電壓、容量誤差、尺寸、封裝類型等，不同廠家皆有差異，想記住或弄明白，真是相當困難（也無必要）。



貼片有極性電容的標注法舉例：

1）采用數字標注法，采用一位字母+3位數字組成，如A475，數字中前兩位為有效值，末位為零的個數
，即4700000PF=4.7μF。A為耐壓級別
，10V。



2）直接標注法。如16V  10
，即為10μF
，耐壓16V的有極性電容。



3）四色環標注法。色環的顏色與數字對應關係，棕（或茶色）1
、紅2、橙（或橘紅色）3、黃4、綠5、藍6、紫7、灰8、白9、黑0，同普通電阻的色環標注法相同。（從左至右）前兩道色環為有效值，第三道色環為零的個數
，第四道色環為額定電壓標識。如黃紫綠綠
，前3環為4700000PF（4.7μF），第四道色環表示額定電壓為10V。



4）代碼標示法
，在沒有相關資料的情況下，就比較難於辨識了。須依據代碼，按資料“翻譯”出電容的容量和耐壓等參數值來。



對(dui)故(gu)障(zhang)電(dian)容(rong)器(qi)參(can)數(shu)的(de)確(que)定(ding)，假(jia)設(she)從(cong)標(biao)識(shi)上(shang)很(hen)難(nan)判(pan)定(ding)
，則(ze)采(cai)用(yong)上(shang)文(wen)如(ru)對(dui)貼(tie)片(pian)電(dian)阻(zu)檢(jian)測(ce)判(pan)斷(duan)的(de)其(qi)它(ta)方(fang)法(fa)
，也(ye)能(neng)達(da)到(dao)判(pan)定(ding)和(he)確(que)定(ding)元(yuan)件(jian)參(can)數(shu)的(de)目(mu)的(de)
，如(ru)在(zai)電(dian)路(lu)中(zhong)一(yi)般(ban)都(dou)能(neng)找(zhao)到(dao)相(xiang)同(tong)標(biao)識(shi)的(de)貼(tie)片(pian)電(dian)容(rong)，用(yong)電(dian)容(rong)表(biao)測(ce)量(liang)相(xiang)同(tong)標(biao)識(shi)的(de)電(dian)容(rong)，可(ke)以(yi)判(pan)斷(duan)出(chu)電(dian)容(rong)量(liang)，耐(nai)壓(ya)則(ze)選(xuan)用(yong)比(bi)供(gong)電(dian)電(dian)源(yuan)高(gao)一(yi)級(ji)別(bie)的(de)即(ji)可(ke)，如(ru)5V供電電源下
，可選用6.3~16V的都可以。



有極性貼片電容的好壞判斷：

貼片電容有擊穿短路
、內部電極斷路、漏電、容量減小等故障，檢測方法普通電解電容的檢測與判斷方法一樣。用數字萬用表測量電容量，或指針式萬用表的電阻擋測量充、放電現象和靜態電阻值，都可以判斷電容的好壞。



貼片有極性電容的代換：

1）如果易於購到原型號、原封裝形式的“原配件”，代換最為方便。原配件的來源一般有兩處：采購，從（電子元件商場）供應商
，或從（當當網，淘寶網上可購得難以找到原配件的二手器件）網絡；廢舊電路板上拆用。無論從何處得到的配件，一定要先測量
，判定是好的，再往電路板上焊接，焊接前一定要有“測量驗證”這一個環節
，避免查出一個壞元件
，再換上一個壞元件，使檢修進入誤區導致修複失敗的現象發生。



2）貼tie片pian有you極ji性xing電dian容rong的de損sun壞huai率lv也ye是shi相xiang當dang低di的de。如ru果guo安an裝zhuang空kong間jian許xu可ke
，用yong普pu通tong的de同tong容rong量liang和he耐nai壓ya符fu合he要yao求qiu的de電dian解jie電dian容rong來lai代dai換huan
，也ye沒mei有you什shen麼me問wen題ti，注zhu意yi選xuan用yong質zhi量liang優you良liang（溫度係數小，性能穩定）的電解電容，焊接引腳要短，焊接後可用704膠加固。





貼片電感元件在電路中的應用數量較少

，僅僅在低壓直流控製電源的輸出端，見到其應用，與濾波電容構成CLC的π形濾波電路，有（抑製電流突變）穩定輸出電流的作用。電感元件
，由單線圈組成
，有的帶磁心（電感量較大），單位一般用μH和mH表示，流通電流值為幾毫安至幾百毫安。



貼片電感有圓形、方形和矩形等封裝形式
，顏色多為黑色。帶鐵心電感（或圓形電感），從外形上看易於辨識。但有些矩型電感，從外型上看，更像是貼片電阻元件。變頻器生產廠家對電路板上貼片電感的標號，標有“L”字樣。電感的工作參數有電感量、Q值（品質因數）
、直流電阻、額定電流、自諧頻率等，但貼片電感受體積局限
，大多隻標注出電感量，其它參數未予標注，而且往往是間接標注法——貼片電感本體上標注
，隻是整個規格型號的部分信息，即大多隻是電感量信息。

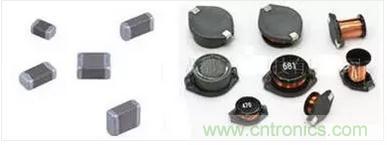

圖7 貼片電感外形圖



貼片電感的標注舉例：實際（印字）標注——101
，完整型號——MPI 0610 M T 101（含有類型、尺寸、誤差、封裝形式、電感量等信息）
，是電感量為100μH的貼片電感。1R1，是電感量為1.1μH的貼片電感。有的用一個字母表示電感（代碼標注法）
，實際標注——E，完整型號——MPE0312NT2R7，是電感量為2.7μH的貼片電感。



貼片電感的辨識方法：

1）從外型，如帶磁心方形或圓形電感，體積稍大，能看出磁心和線圈
；



2）有的貼片電感從外形上與貼片電阻一樣，但沒有數字與字母標注，隻有一個小圓圈的標注
，意為電感元件
；



3）在電路中的元件序號
，往往標為L字樣，如“L1”、“DL1”等。



4）有電感量標注，如100。



5）理想電感的交流電阻較大，而直流電阻為零。電感元件的測量電阻值極小，電阻值近於為零歐姆。從3）
、4）
、5）項
，配合觀察和測量（在電路中的位置和作用），能區別出元件是貼片電阻還是貼片電感，並判定出電感元件。



6）用專用電感量測試儀，將元件脫開電路，測量其電感量。



貼片電感的好壞判別：

1）首先確定是電感元件
；

2）觀察外型有無變形、變色、碎裂等，若有以上現象，可能已經損壞；

3）用萬用表的小電阻擋位（如200擋或×1擋），測直流電阻應近於0。若測量電阻值較大或無窮大，說明電感元件損壞。



貼片電感的故障代換：

1）可從廢舊電路板上拆同型號元件代換；

2）先確定電感量和流通電流值，用普通帶引腳電感元件代替，並做好固定
；

3）自行繞製，製作電感代用，有一定操作難度；

4）如果對電路性能無明顯影響
，應急修複可暫時短接（僅供參考，並不提倡這個修複方法
，有可能降低產品的某些性能）。
