lingoumudianzubushiweilebashuzidihemonidifenkai，zhishishimonidiheshuzidijinxingdianqilianjie
，yinweimonidiheshuzidibijingshuyutongyigewangluo，zuizhongyehaishiyaolianzaiyiqide。



把(ba)數(shu)模(mo)地(di)分(fen)開(kai)，隻(zhi)是(shi)工(gong)程(cheng)師(shi)為(wei)了(le)解(jie)決(jue)幹(gan)擾(rao)的(de)一(yi)種(zhong)手(shou)段(duan)。用(yong)零(ling)歐(ou)姆(mu)電(dian)阻(zu)的(de)方(fang)便(bian)之(zhi)處(chu)就(jiu)是(shi)它(ta)很(hen)容(rong)易(yi)拆(chai)卸(xie)，拆(chai)卸(xie)下(xia)來(lai)可(ke)以(yi)換(huan)其(qi)他(ta)的(de)器(qi)件(jian)代(dai)替(ti)以(yi)觀(guan)察(cha)最(zui)終(zhong)的(de)效(xiao)果(guo)進(jin)行(xing)對(dui)比(bi)

，而(er)導線不能拆卸。



限流這種觀點，其實不太讚同
，零歐姆電阻有阻抗但畢竟小，這得流過多大電流才起到限流作用？幾A？buxianshiba
，henduodianlubandabudaozhegedianliujibie。faneryouzukangyingxiangtingdaba，ruguolingoudianzuzukangtingda，nazailingoumushangdedianyajiangchanshenggongmoganraodaozhidewentibukehushi。



進行數字地和模擬地之間的隔離
，其實是一門挺有技術含量的事，屬於EMC的(de)範(fan)疇(chou)。我(wo)不(bu)太(tai)讚(zan)同(tong)一(yi)些(xie)工(gong)程(cheng)師(shi)說(shuo)的(de)
，隻(zhi)要(yao)是(shi)數(shu)模(mo)混(hun)合(he)電(dian)路(lu)就(jiu)必(bi)須(xu)對(dui)數(shu)字(zi)地(di)和(he)模(mo)擬(ni)地(di)進(jin)行(xing)地(di)的(de)分(fen)割(ge)，然(ran)後(hou)用(yong)個(ge)磁(ci)珠(zhu)或(huo)零(ling)歐(ou)姆(mu)電(dian)阻(zu)連(lian)起(qi)來(lai)。具(ju)體(ti)問(wen)題(ti)還(hai)得(de)具(ju)體(ti)分(fen)析(xi)。



我見過很多電路板，采用統一地，也就是不對地分割
，當然也就不存在用零歐電阻連接的問題，其EMC可以做得很好。反而一些采用了地分割的電路板，EMC很差。



導致這種現象的原因是工程師對EMC本質的理解偏差。其實EMC很關鍵一點就是環流路徑最小化
，如果進行地分割，就要非常注意，一旦信號線跨越地分割線
，環流路徑必然增大，EMC性能變差。



而采用統一地的電路板，事先必須對布局做足考慮，對電路模塊進行物理分區（不分割），保證模塊都有自己的回路，就不會影響其他模塊，同時因為地沒有分割
，保證了地的完整性。當然具體細節太多了，就不一一介紹。



分割做得好，確實可以做到較好的數模隔離，但是不做分割
，EMC不一定差。凡事沒有絕對
，沒有哪一種是絕對的好
，隻是要根據具體的情況決定倒是要不要分割，目的是為了EMC性能，分割隻是一種手段，而手段可以多種。還是那句話具體問題具體分析。



另外如果直接用導線連接

，會通過很大的電流，兩邊的信號會互相幹擾。並且在PCB布線時，很難將兩種地區分開。



零歐電阻可以很好的解決這個問題，它提供了一個很窄的電流通路 並且可以有效區分模擬地和數字地
，利於單點接地的實現。其實零歐電阻也是存在阻抗的
，因此可以限製電流。



用事實說話



個人lay過一塊使用了0Ω電阻的PCB
，一塊陀螺儀的板子，有兩個GND
，一個是正常的GND，另一個是專門給gyro用的GyroGND。



考慮用兩個GND的原因是因為板子比較小，各種通信接口和芯片都和gyro模塊堆在一起，於是覺得分成兩個GND會減少一些gyro讀數上的noise，但其實上發現不用這樣做，因為是那幫寫程序的沒寫好程序，後來程序改好了noise也沒了。



加了一個0Ω的原因也隻是為了做layout的時候方便polygon（鋪銅）
，因為電阻兩端的電線會算作不同的網絡。

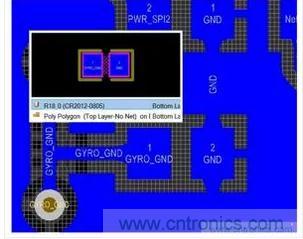

GyroGND的polygon：





GND的polygon：





一個是網格鋪

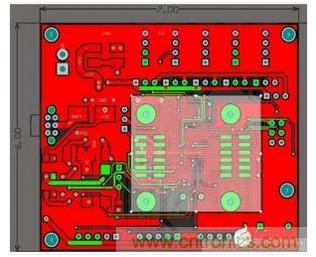

，一個是全鋪，可以看到很明顯的分界線。在遠處用一個0Ω的電阻隔開：





如果不用0Ω的電阻隔開而想著lay成兩塊GND的話，鋪銅的時候會悲劇的，軟件會給你鋪到一起去。



所以按照個人現在的經驗來看
，在GND網絡上加上0Ω的電阻隻是為了把GND分成不同的區域
，方便lay板

，對降噪本身可能並沒有太顯著的影響。
