幹貨分享：關於電池係統短路保護層級的考慮

發布時間：2017-08-04 責任編輯：susan

【導讀】從高壓線束、電子控製的硬件電路、配(pei)電(dian)盒(he)還(hai)有(you)一(yi)些(xie)保(bao)護(hu)策(ce)略(lve)性(xing)的(de)內(nei)容(rong)開(kai)始(shi)，梳(shu)理(li)簡(jian)單(dan)的(de)內(nei)容(rong)，然(ran)後(hou)進(jin)一(yi)步(bu)應(ying)用(yong)到(dao)工(gong)作(zuo)裏(li)麵(mian)。電(dian)氣(qi)係(xi)統(tong)裏(li)麵(mian)的(de)影(ying)響(xiang)是(shi)挺(ting)大(da)的(de)，而(er)且(qie)很(hen)多(duo)內(nei)容(rong)也(ye)是(shi)電(dian)池(chi)係(xi)統(tong)設(she)計(ji)過(guo)程(cheng)中(zhong)，電(dian)氣(qi)部(bu)分(fen)需(xu)要(yao)設(she)計(ji)承(cheng)受(shou)的(de)。

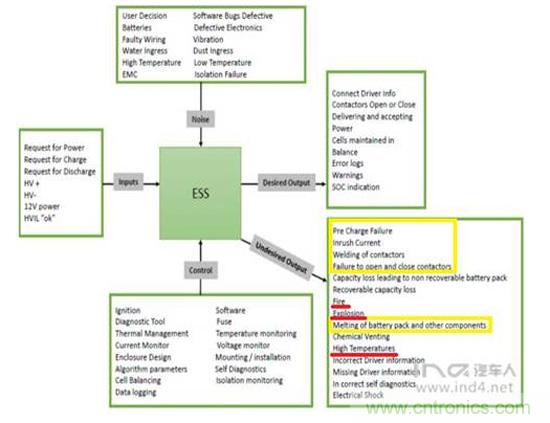

圖1 .電池係統電氣層級一些問題

如之前的表格裏麵所說的，短路/過流嚴格意義上是指各個層級（單體、模組、半包和電池整包）超過額定的放電設計出現過多的情況。

表1.功能失效問題

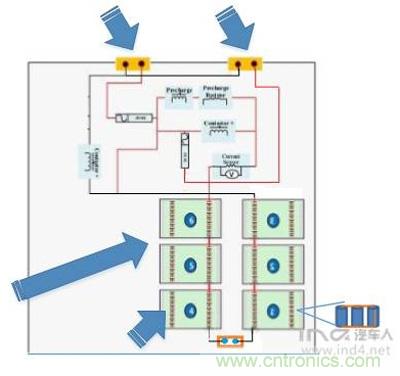

圖2.各個層級的短路要求

電池係統短路測試：按照GBT31476.3，短路電阻<20毫歐，短路10分鍾。

MSD分斷半包測試：此項內容，主要考慮一個極端情況，在MSD內係統熔絲不起作用的條件下看整個設計的情況。

模組的短路測試：按照GBT31485的要求為，短路電阻<5毫歐，時間10分鍾。

單體短路測試：按照GBT31485的要求為，短路電阻<5毫歐，時間10分鍾。實際需要根據電池的最小單元連接情況來增加對此情況的模擬。

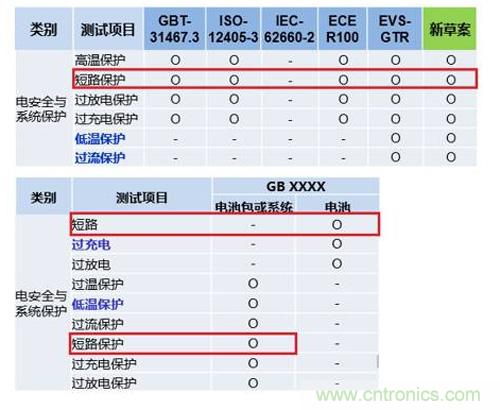

表2.現有國內外標準和未來GB此項功能試驗內容分配

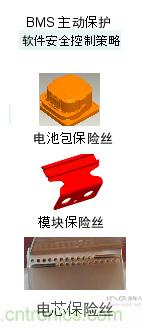

不同層級有不同的做法：

1）BMS根據電流檢測的情況，來切斷接觸器，在這種短路帶載的情況下，選用的接觸器要至少能切斷1次

2）MSD裏麵的熔絲，需要仔細考慮這種情況

以上層級在Pack層級大家做的比較多

模塊層級，前麵也談過了，主要考慮這種設計，或者采用J-bar來打孔來做，這裏重點需要在模組層級考慮這個內容。

實際的半包的短路效果很直接的

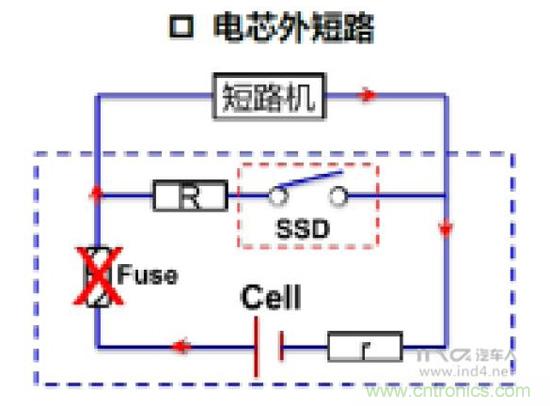

電芯層麵設計Fuse：每個Cell的內部設計一個Fuse，在短路瞬間，斷開電流回路,起到短路保護的作用。

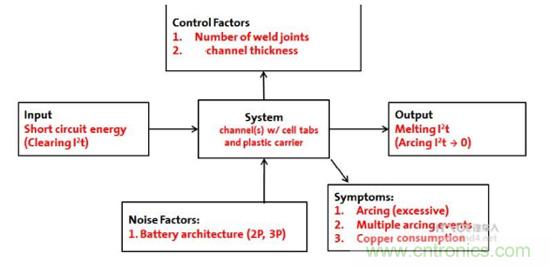

1、軟包電池利用每個電芯焊接一個Fuse的設計，或者考慮Tab在這種條件下的狀態，這個設計過程是挺有趣的設計，考慮載流和過流的情況。

2、硬殼電池在每個電芯配一個Fuse的設計
