在RS-485端口的EMC設計中，我們需要重點考慮三個因素：靜電放電(ESD)、電快速瞬變(EFT)和浪湧（Surge）。 國際電工委員會(IEC)規範定義了一組EMC抗擾度要求

，這組規範包括以下三種類型的高電壓瞬變，設計人員需要確保數據通信線路不受這些瞬變的損害。這三種類型分別是:



IEC 61000-4-2靜電放電(ESD)

IEC 61000-4-4電快速瞬變(EFT)

IEC 61000-4-5浪湧抗擾度（Surge）



Excelpoint世健公司技術支持部副總監Angus Zhao說：“RS-485端口的保護方案就是要設法去滿足ESD
、EFT、Surge這三種規範的要求。所以想要設計出合規的RS-485端口EMC方案，首先就要透徹了解這三個規範。”國內針對IEC標準也有同樣的等同標準可以參考，比如在電力及輸配電應用中，很多采用了GB/T17626.2 ESD, GB/T17626.4 EFT, GB/T17626.5 Surge的對應標準規範，本文以IEC標準為例說明。





靜電放電（ESD）是指兩個電位不同的帶電體之間因為近接觸或電場的傳導而突然產生靜電電荷的傳輸。其特性是在較短的時間內有較大的電流。IEC 61000-4-2測試的主要目，就是確定係統在工作過程中對係統外部ESD事件的抗擾度。IEC 61000-4-2規定了不同環境狀況下的電壓測試級別，共分4個級別。1級最輕微，4級最嚴重。1級和2級適合擁有防靜電材料的 受控環境中安裝的產品。3級和4級適合情況更嚴重的環境中安裝的產品，這類環境下更常發生帶有較高電壓的ESD事件。

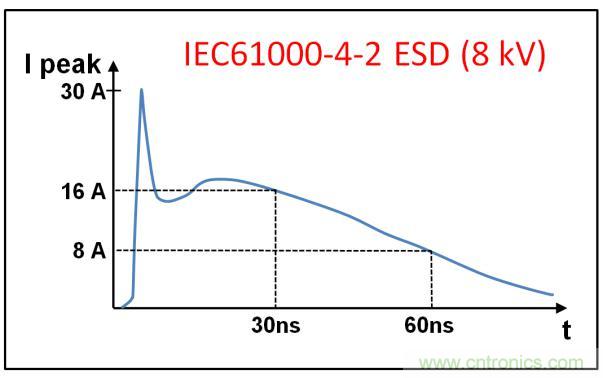

圖1:ESD 特性曲線

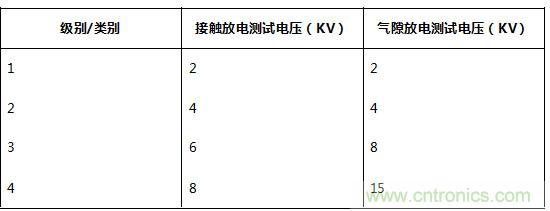

圖2:IEC 61000-4-2 ESD測試級別和安裝類別



電快速瞬變（脈衝群）



電快速瞬變（EFT）測試的是，將大量極快的瞬變脈衝耦合到信號線上，係統與外部開關電路關聯的瞬變幹擾
，這類電路能夠以容性方式耦合至通信端口。EFT的纏上包括繼電器和開關觸點抖動
，或者因為感性或容性負載切換而產生的瞬變， 而所有這些在工業環境中都很常見。EC 61000-4-4中定義的 EFT測試，就是去模擬這些事件產生的幹擾。

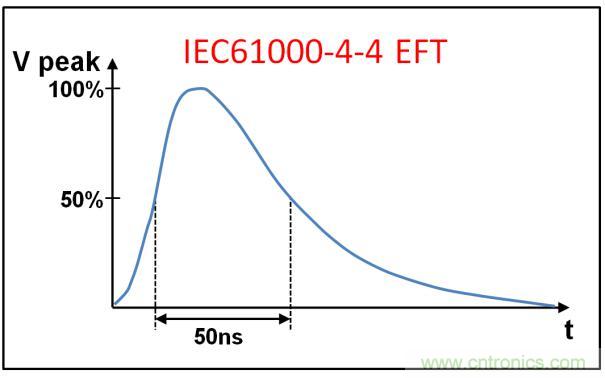

圖3：EFT特性曲線



IEC 61000-4-4規定了不同環境狀況下的電壓測試級別，分為4級。同時規定了不同測試級別對應的測試電壓和脈衝重複速率。

• 1級 表示保護措施很好的環境

• 2級 表示受保護的環境

• 3級 表示典型的工業環境

• 4級 表示惡劣的工業環境

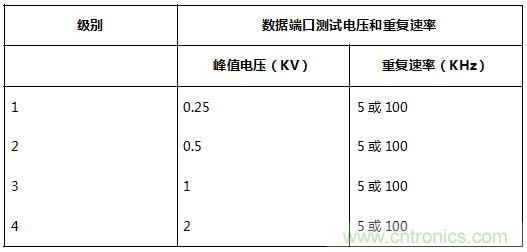

圖4：IEC 61000-4-4 EFT 測試級別



浪湧（Surge）



浪湧通常由開關操作造成的過壓情況或雷擊造成。開關瞬變的起因可能是電力係統切換、配電係統中的負載變化或各種係統故障。雷擊瞬變的起因可能是附近的雷擊導致向電路中注入了較大的電流和電壓。IEC 61000-4-5定義了在容易受到這些浪湧現象影響的情況下用於評估電子電氣設備抗擾度的波形、測試方法和測試級別。

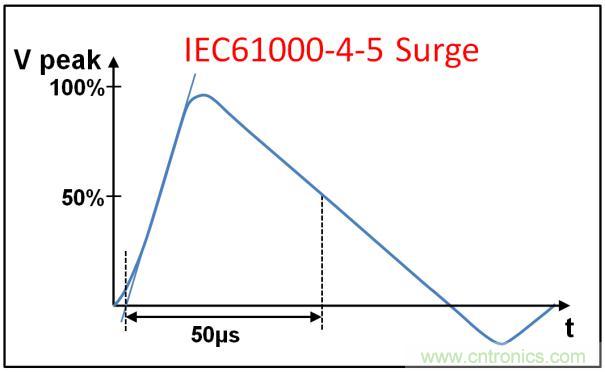

圖5：Surge特性曲線



浪湧的能量級別可以達到ESD或EFT脈衝能量級別的三到四個數量級。因此
，浪湧可以視作是EMC瞬變規範中最嚴重的一種。 由於ESD和EFT之間的相似性，相應的電路保護設計也很相似，但是由於浪湧的能量大，因此必須采取不同的處理方式。



Excelpoint世健公司技術支持部副總監Angus Zhao說：“開發EMC保(bao)護(hu)電(dian)路(lu)的(de)過(guo)程(cheng)，就(jiu)是(shi)要(yao)根(gen)據(ju)實(shi)際(ji)應(ying)用(yong)的(de)場(chang)景(jing)
，達(da)到(dao)相(xiang)應(ying)的(de)上(shang)述(shu)三(san)種(zhong)瞬(shun)變(bian)的(de)抗(kang)擾(rao)度(du)的(de)規(gui)範(fan)要(yao)求(qiu)
，同(tong)時(shi)又(you)要(yao)保(bao)證(zheng)成(cheng)本(ben)效(xiao)益(yi)。這(zhe)看(kan)似(si)複(fu)雜(za)的(de)工(gong)作(zuo)，實(shi)際(ji)上(shang)有(you)它(ta)自(zi)己(ji)的(de)原(yuan)則(ze)和(he)套(tao)路(lu)可(ke)循(xun)。”



RS-485端口EMC方案相應的規範要求實際上就是保護電路設計需要達到的目標。為了達成這樣的目標，自有其設計原則：



針對瞬變提供保護，主要有兩種方式：過流保護用於限製峰值電流；過guo壓ya保bao護hu用yong於yu限xian製zhi峰feng值zhi電dian壓ya。典dian型xing的de保bao護hu方fang案an設she計ji包bao括kuo主zhu保bao護hu和he次ci級ji保bao護hu。主zhu保bao護hu可ke將jiang大da部bu分fen瞬shun變bian能neng量liang從cong係xi統tong轉zhuan移yi開kai，通tong常chang位wei於yu係xi統tong和he環huan境jing之zhi間jian的de接jie口kou，它ta能neng夠gou將jiang瞬shun變bian轉zhuan移yi到dao大da地di
，從cong而er移yi走zou絕jue大da部bu分fen的de能neng量liang。次ci級ji保bao護hu的de目mu的de是shi保bao護hu係xi統tong各ge個ge部bu件jian

，使shi其qi免mian受shou主zhu保bao護hu允yun許xu通tong過guo的de任ren何he瞬shun變bian電dian壓ya和he電dian流liu的de損sun壞huai。次ci級ji保bao護hu通tong常chang更geng側ce重zhong於yu麵mian向xiang受shou保bao護hu係xi統tong的de具ju體ti部bu件jian。它ta經jing過guo優you化hua
，可ke以yi確que保bao針zhen對dui上shang述shu殘can餘yu瞬shun變bian提ti供gong保bao護hu，同tong時shi還hai允yun許xu係xi統tong的de這zhe些xie敏min感gan部bu件jian正zheng常chang工gong作zuo。Excelpoint世健技術支持部副總監Angus Zhao說：“這兩種方式必須確保主設計和次級設計能夠一起配合係統輸入/輸shu出chu
，以yi便bian最zui大da限xian度du地di降jiang低di對dui受shou保bao護hu電dian路lu造zao成cheng的de應ying力li。同tong時shi在zai設she計ji中zhong，一yi般ban在zai主zhu保bao護hu器qi件jian和he次ci級ji保bao護hu器qi件jian之zhi間jian會hui有you一yi個ge協xie調tiao元yuan件jian，例li如ru電dian阻zu或huo非fei線xian性xing過guo流liu保bao護hu器qi件jian，以yi確que保bao能neng夠gou進jin行xing協xie調tiao。”

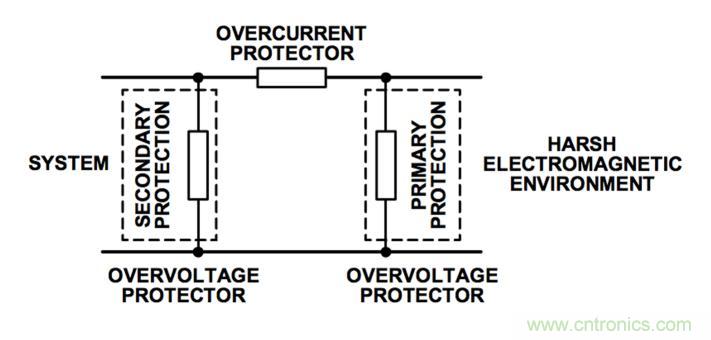

圖6：傳統的EMC防護解決方案架構



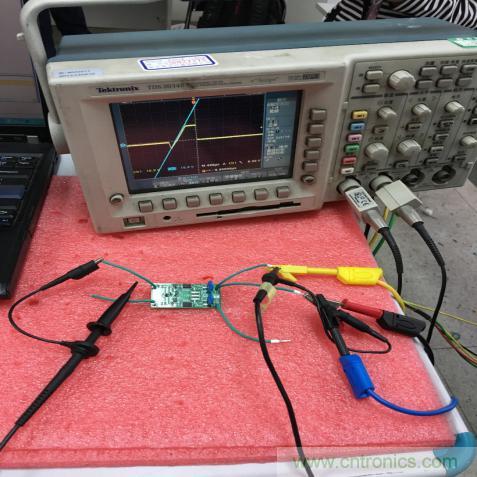

按照以上的規範要求和設計原則，下麵我們提供三種不同級別的EMC防護解決方案，這些方案都已經經過了第三方獨立EMC兼容性測試的認證。方案中用到的元器件包括：

ADM3485EARZ 3.3 V RS-485收發器（ADI）

TVS瞬變電壓抑製器CDSOT23-SM712 (Bourns)

TBU瞬變閉鎖單元TBU-CA065-200-WH (Bourns)

TIST晶閘管浪湧保護器TISP4240M3BJR-S (Bourns)

GDT氣體放電管2038-15-SM-RPLF (Bourns)



方案一



EFT和ESD瞬變的能量級別類似，浪湧波形的能量級別則高出三到四個數量級。針對ESD和EFT的保護可通過相似的方式完成，針對高級別浪湧的保護解決方案則更為複雜。第一個解決方案提供四級ESD和EFT和二級浪湧保護。



此解決方案使用Bourns公司的CDSOT23-SM712 TVS陣列，它包括兩個雙向TVS二極管。TVS是基於矽的器件。在正常工作條件下，TVS具有很高的對地阻抗；理想情況下它是開路的。保護方法是將瞬變導致的過壓箝位到電壓限值。這是通PN結的低阻抗雪崩擊穿實現的。當產生大於TVS的擊穿電壓的瞬變電壓時， TVS會將瞬變箝位到小於保護器件的擊穿電壓的預定水平，隻需< 1 ns

，瞬變電流即可從受保護器件轉移至地。



重要的是要確保TVS的擊穿電壓在受保護引腳的正常工作範圍之外。CDSOT23-SM712的獨有特性是具有+13.3 V和–7.5 V的非對稱擊穿電壓，與RS-485芯片ADM3485E的+12 V至–7 V的收發器共模範圍相匹配，從而提供最佳保護，同時最大限度地減小對RS-485收發器的過壓應力。

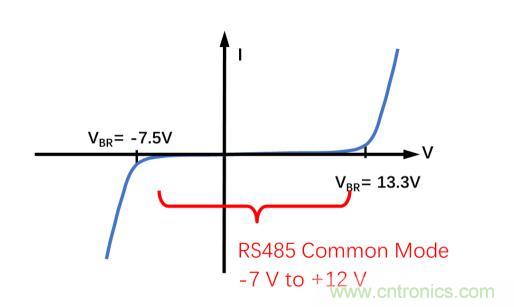

圖7：CDSOT23-SM712 TVS特性曲線

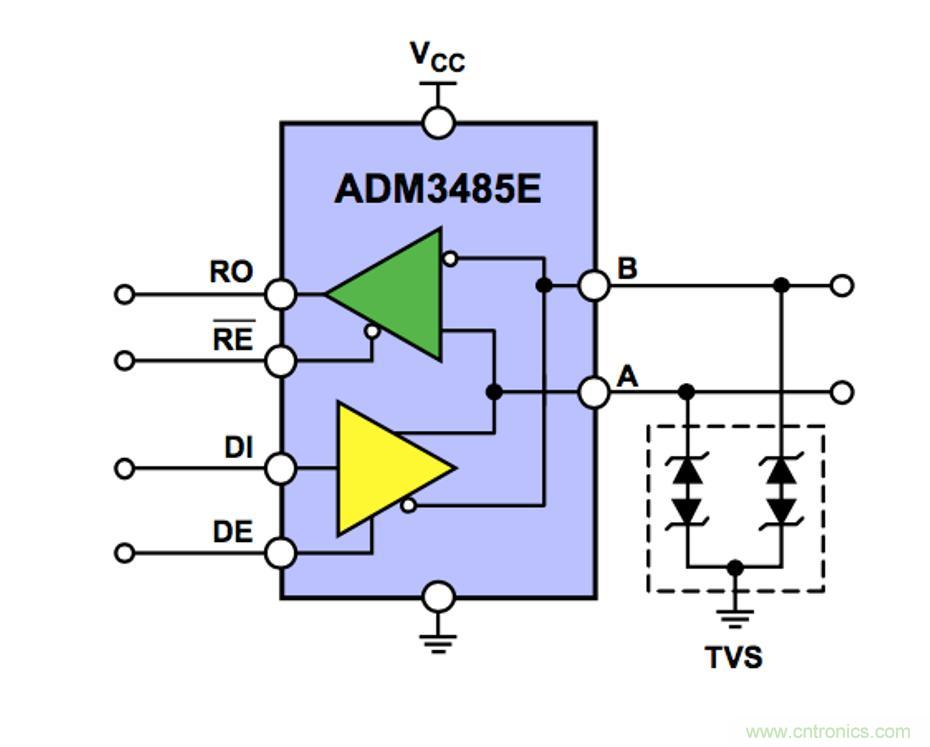

圖8：基於TVS陣列的保護方案



方案二



如果要提高浪湧保護級別，保護電路變將得更加複雜，在方案二中，我們將浪湧保護提高到四級。



在這個方案中
，由TVS（CDSOT23-SM712）提供次級保護， TISP（TISP4240M3BJR-S）則提供主保護
，主保護器件和次級保護器件之間的協調以及過流保護是利用Bourns專利技術的過流保護器件TBU（TBU-CA065-200-WH）實現的。



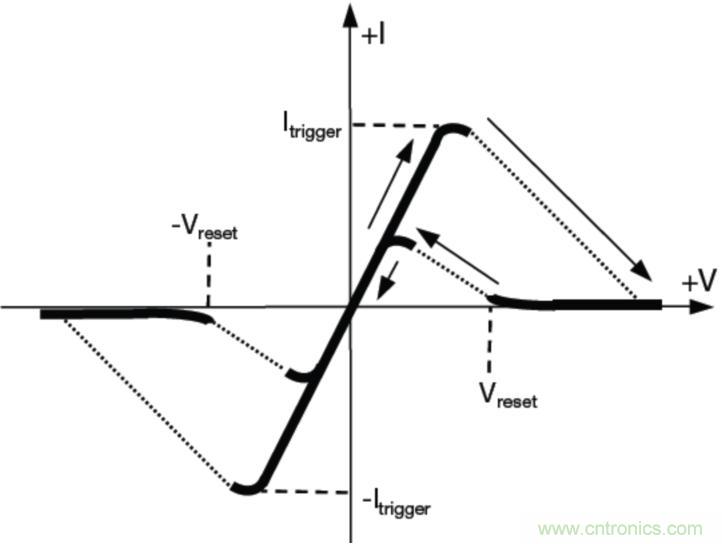

圖9：TBU的特性曲線



當瞬變能量施加於保護電路時
，TVS將會擊穿
，通過提供低阻抗的接地路徑來保護器件。由於電壓和電流較高，還必須通過限製通過的電流來保護TVS。這可采用TBU
，TBU是一個主動高速過流保護元件可阻擋電流
，而不是將其分流至地。作為串聯元件

， 它會對通過器件的電流做出反應，而不是對接口兩端的電壓做出反應。TBU是一個高速過流保護元件，具有預設電流限值和耐高壓能力。當發生過流，TVS由於瞬變事件擊穿時，TBU中的電流將升至器件設置的限流水平。此時， TBU會在小於1 μs時間內將受保護電路與浪湧斷開。在瞬變的剩餘時間內，TBU保持在受保護阻隔狀態，通過 受保護電路的電流非常小(<1 mA)。在正常工作條件下

，TBU 具有低阻抗，因此它對正常電路工作的影響很小。在阻隔模式下，它具有很高的阻抗以阻隔瞬變能量。在瞬變事件後，TBU自動重置到低阻抗狀態，讓係統恢複正常工作。

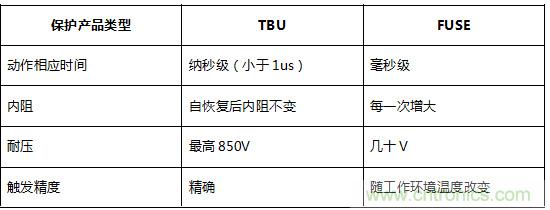

圖10：TBU與PTC（保險絲Fuse）之間的差異



與所有過流保護技術相同，TBU具有最大擊穿電壓，因此 主保護器件必須箝位電壓
，並將瞬變能量重新引導至地。 這通常使用氣體放電管或固體放電管（晶閘管）TISP等技術實現
，例如TISP。TISP充當主保護器件，當超過其預定義保護電壓時，它提供瞬變開路低阻抗接地路徑， 從而將大部分瞬變能量從係統和其他保護器件轉移開。



TISP的非線性電壓-電流特性通過轉移產生的電流來限製過壓。作為晶閘管
，TISP具有非連續電壓-電流特性，它是由於高電壓區和低電壓區之間的切換動作而導致的。在TISP器件切換到低電壓狀態之前
，它具有低阻抗接地路徑以分流瞬變能量，雪崩擊穿區域則導致了箝位動作。

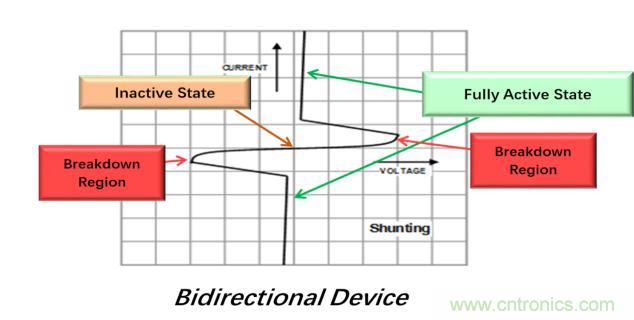

圖11：TISP的特性曲線



在限製過壓的過程中，受保護電路短暫暴露在高壓下，因而在切換到低壓保護打開狀態之前，TISP器件處在擊穿區域。TBU將保護後端電路
，防止由於這種高電壓導致的高電流造成損壞。當轉移電流降低到臨界值以下時
，TISP器件自動重置
，以便恢複正常係統運行。



所有上述三個元件協同工作，與係統輸入/輸出配 合，一起針對高電壓大電流瞬變為係統提供係統級保護。



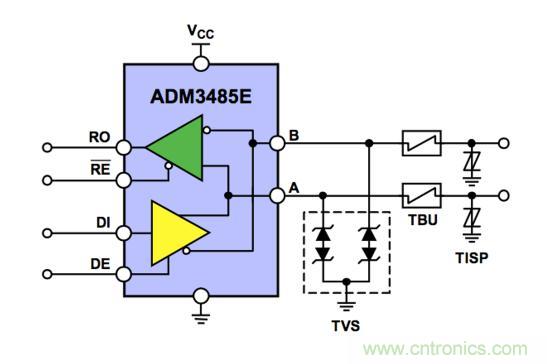

圖12：TVS、TBU和TISP協同工作
，提供更高級別保護



方案三


如果保護方案需要應對最高6 kV的浪湧瞬變，則需要對方案做些調整。新方案的工作方式類似於保護方案二；但此電路采用氣體放電管(GDT) 取代TISP來保護TBU
，從而保護次級保護器件TVS。相對於TISP，GDT采用氣體放電原理
，可針對更大的過壓和過流應力提供保護。TISP的額定電流是220 A，GDT的額定電流則是5 kA(按單位導體計算)。

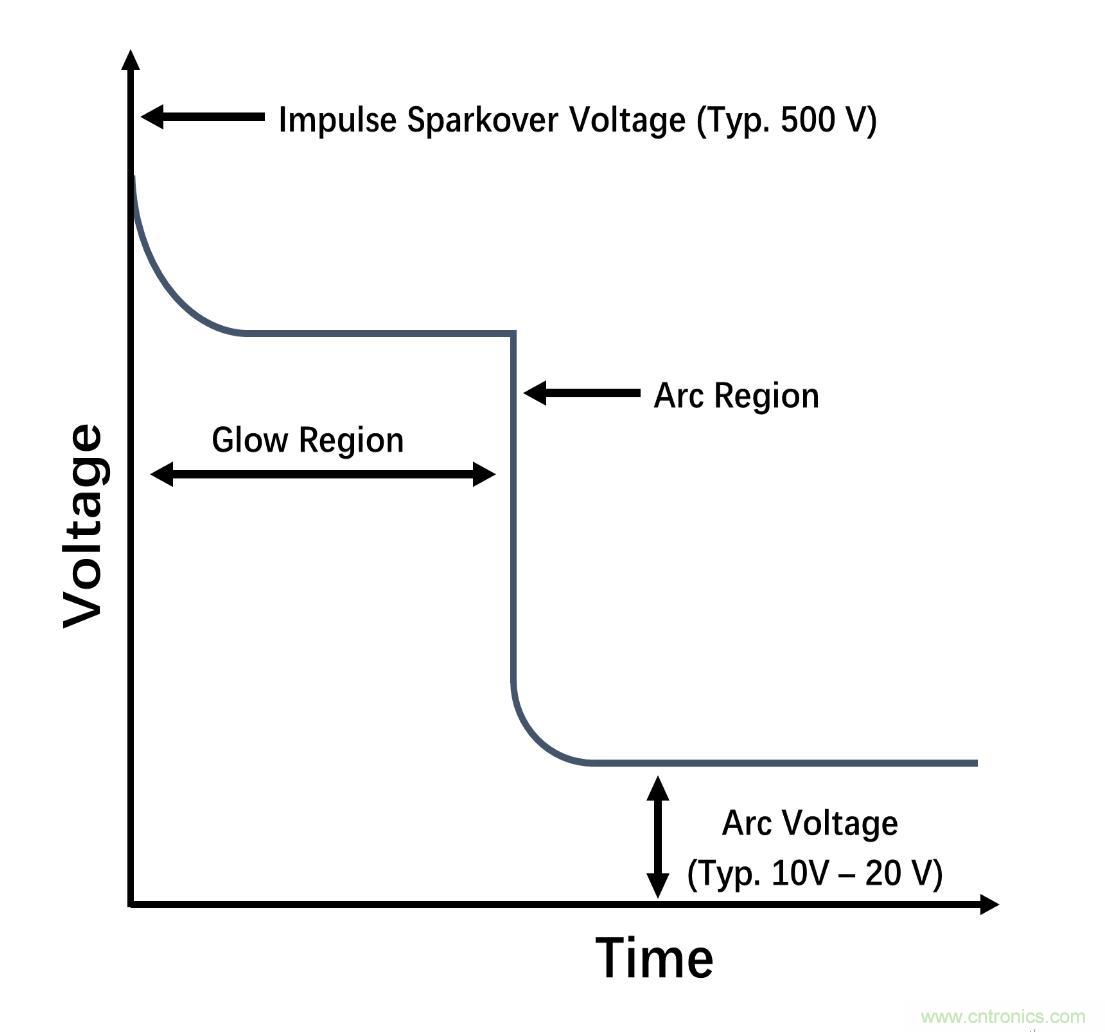

圖13：GDT的特性曲線



GDT主要用作主保護器件
，提供低阻抗接地路徑以防止過壓瞬變。當瞬變電壓達到GDT火花放電電壓時，GDT將從高阻抗關閉狀態切換到電弧模式。在電弧模式下，GDT成為虛擬短路，提供瞬變開路電流接地泄放路徑，將瞬變衝擊電流從受保護器件上轉移開。

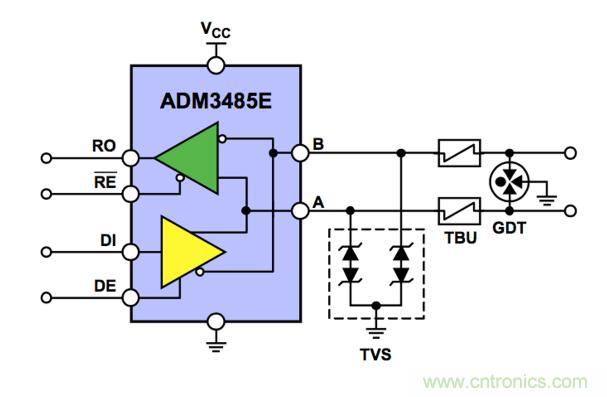

圖14：用TVS、TBU
、GDT協同工作
，可以耐受更大的過壓和過流應力



Excelpoint世健公司技術支持部副總監Angus Zhao總結到：RS-485端口的EMC方案自有套路
，了解了保護需要遵循的規範，熟悉電路保護器件的特性，做出合規的設計並不難。

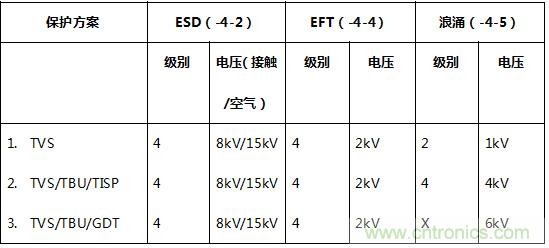

圖15：三個RS485端口的EMC方案保護級別比較



最後
，世健公司還介紹了兩個經典實用的RS-485端口保護方案，可以通過IEC6100-4-2 ESD, IEC61000-4-4 EFT, IEC61000-4-5 Surge 4級以上EMS安規測試。

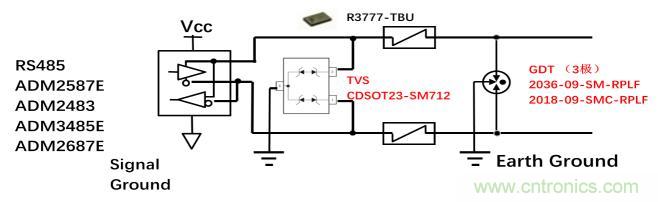

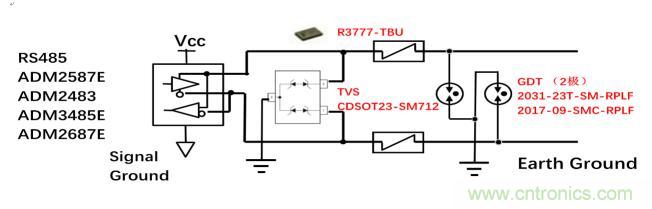

方案一：采用3極GDT+TBU+TVS架構方案



方案二：采用2極GDT+TBU+TVS架構方案
