科普一下
，在開關電源中，單管DC/DC轉換器共有六種，即降壓式（Buck）DC/DC轉換器 ，升壓式（Boost）DC/DC轉換器、升壓降壓式（Buck Boost）DC/DC轉換器、Cuk DC/DC轉換器、Zeta DC/DC轉換器和SEPIC DC/DC轉換器。在這六種 單管DC/DC轉換器中，Buck和Boost式DC/DC轉換器是基本的
，Buck-Boost
、Cuk

、Zeta、SEPIC式DC/DC轉換器是從中派生出來的。



伏秒原則：處於穩定狀態的電感，開關導通時間（電流上升段）的伏秒數須與開關關斷（電流下降段）時的伏秒數在數值上相等，盡管兩者符號相反。



公式：ΔVon ·Ton = ΔVoff ·Toff

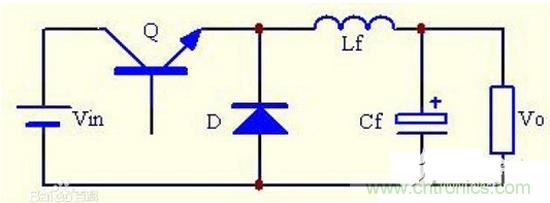

所以我們可以退出buck電路：



（Vin-Vo）*DT=Vo*（1-D）T



Vo=Vin *D



D是占空比，這裏表達的就是電感充電電壓（Vin-Vo）和充電時間的乘積等於電感放電的電壓（Vo）乘以放電的時間。



所以通過控製占空比就可以實現降壓的目的。



conglingwaiyigejiaodufenxi，dianganhedianrongzuchengleditonglvboqi
，shishuchudianyajinkenengdeshizhiliufenliang
，dianganbuduandexuliu，baozhengdianliudelianxu，dianrongbaozhengshuchudianyadewending。

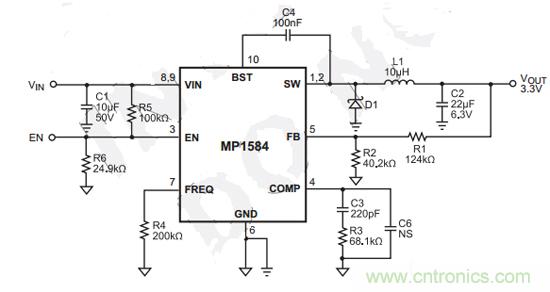

MP1584的典型應用電路圖
，在平板設備上用過。





輸入電壓範圍是4.5-28V輸出最大電流3A。



可配置輸出1.8V，3V

，5V等的典型電壓。在上圖中D1，L1
，C2組成了典型的buck回爐
，可以看出D1的電路符號是肖特基二極管。
