1.額定電壓:



熔斷器的額定電壓不得低於係統工作電壓，必須選用直流熔斷器



2.額定電流:



根據係統最大連續負載電流計算熔斷器額定電流(後述)，加以汽車應用因數



選擇合適的尺寸與安裝方式, 通常為螺栓緊固
，確認是否需要保護線纜(overload能力)



建議輔機保護盡量跟做線纜匹配保護。



然而在額定電流選型是怎麼計算的呢？



EV熔斷器的額定電流, 是在低壓熔斷器選型計算的基礎上加以考慮汽車的特殊要求:



熔斷器額定電流In的計算:



Ib = In x Kt x Ke x Kv x Kf



可轉換為: In≥ Ib/(Kt x Ke x Kv x Kf) - 公式(1)



其中:



In: 熔斷器的額定電流



Ib: 熔斷器所在回路可允許的最大連續負載電流 - 客戶確認工作電流

；



Kt: 溫度校正因數 - 客戶確認使用環境溫度



Ke: 連接器件熱傳導因數



Kv: 風冷校正因數



Kf: 頻率校正因數



Kt: 溫度校正因數



熔斷器熔斷的原理是過電流導致的過熱將熔絲熔斷, 相應的環境溫度的變化會導致熔斷器提前或延緩動作時間, 所以設計選型務必考慮環境溫度因素。

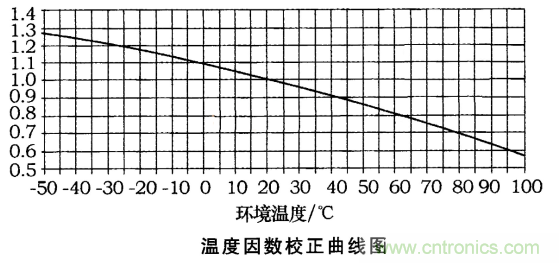

如下圖：範例, 但選型時請聯係工廠確認。

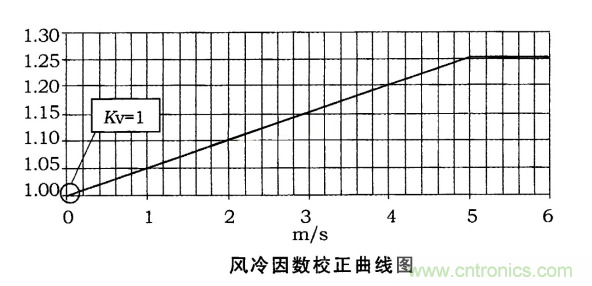

Kv: 風冷校正因數



依上述, 額外對熔斷器做強製風冷會影響熔斷器動作時間。



對於電動汽車應用, 推薦自然冷卻, 則Kv為1





Ke: 連接器件熱傳導因數

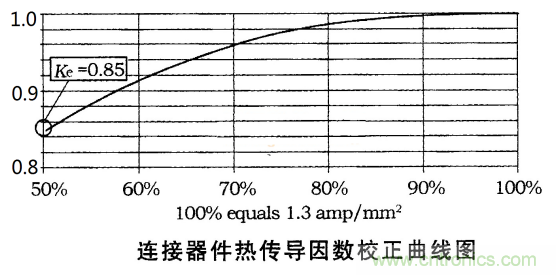

熔斷器采用銅排連接, 依照銅排的電流密度從下圖連接器件熱傳導因數校正曲線圖

，可得熱連接校正因數Ke。



一般熔斷器的銅排電流密度在2-4amp/mm2, 額定電流大的應盡量讓電流密度低一些。

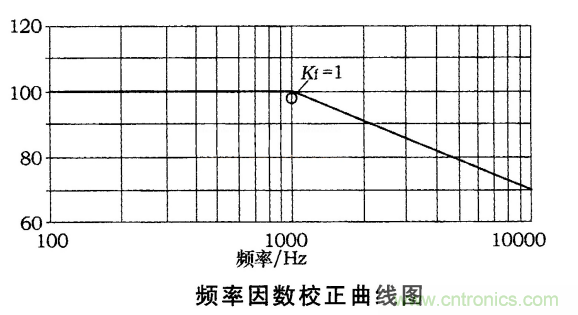

Kf: 頻率校正因數



直流電流頻率1000Hz以下, Kf為1





通過公式(1)計(ji)算(suan)得(de)出(chu)的(de)熔(rong)斷(duan)器(qi)額(e)定(ding)值(zhi)是(shi)一(yi)個(ge)初(chu)步(bu)選(xuan)型(xing)數(shu)據(ju)，初(chu)步(bu)選(xuan)型(xing)完(wan)成(cheng)後(hou)
，根(gen)據(ju)實(shi)際(ji)運(yun)行(xing)工(gong)況(kuang)數(shu)據(ju)對(dui)熔(rong)斷(duan)器(qi)額(e)定(ding)電(dian)流(liu)值(zhi)進(jin)行(xing)參(can)數(shu)校(xiao)正(zheng)，例(li)如(ru)通(tong)過(guo)過(guo)載(zai)電(dian)流(liu)持(chi)續(xu)時(shi)間(jian)、電流大小
，衝擊電流持續時間
、電流大小等因素進行參數修正。



對於電動汽車, 該因數通常為1.6, 即



In≥ 1.6 * [Ib /(Kt x Ke x Kv x Kf)]

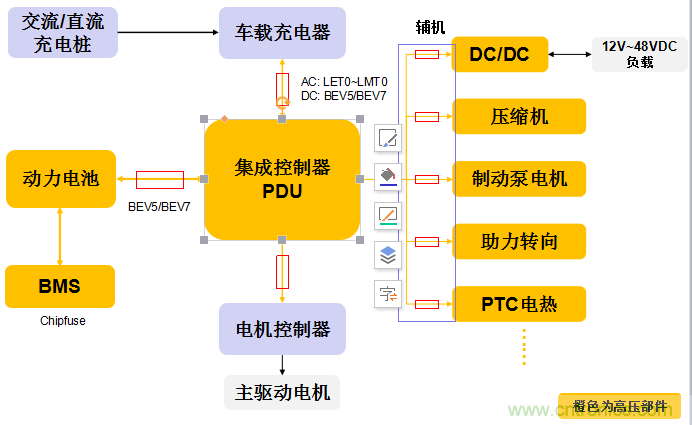

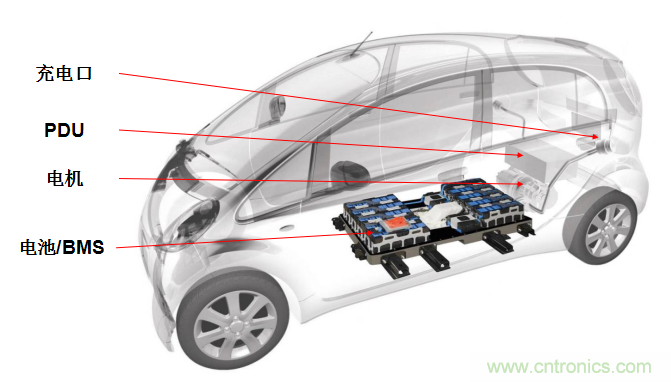

下圖則是EV簡易電氣架構







比如一個電動巴士項目, 係統電壓不超過700VDC。



總計用9顆熔斷器, 用途及工作電流如下:



直流快充: 150A



交流慢充: 30A



電機控製器: 電流為210A，峰值電流310A（30s）



DC/DC: 電流7.5A



EPS: 電流12A
，峰值15A(5min)



暖風機: 3A



前空調1/前空調2/後空調: 電流為5A

，峰值電流為7A

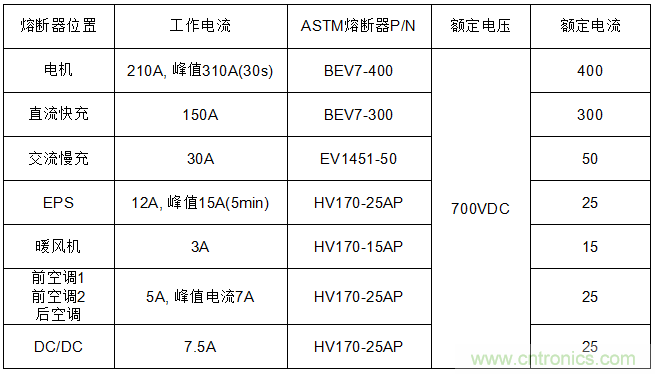

最終選型如下：
