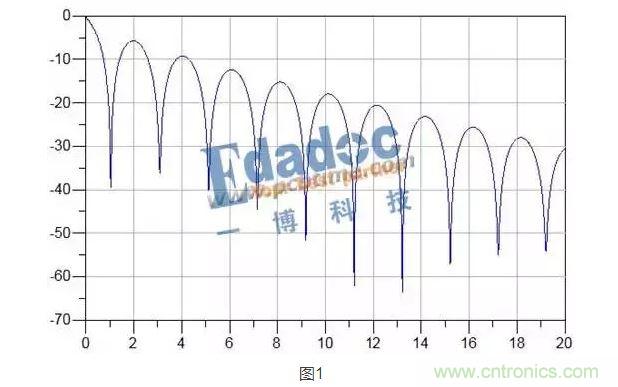

另一位熱心網友P表示也遇見過這樣的情況，並且附上了圖1:

小陳看到之後，擼起袖子準備開始回答了。一如之前在《S參數震蕩原因總結》中所說，單線出現如此明顯的震蕩，有兩種情況，一種是嚴重的stub

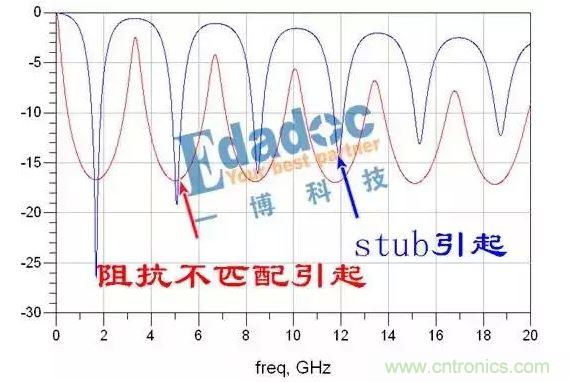

，另一種是阻抗不匹配嚴重。但是這兩種情況的震蕩起來的表現是不一樣的，如圖2：

很明顯，前麵圖片中應該屬於stub引起。並且
，第一次諧振為stub長度=諧振頻率對應的1/4波長時。可以看到第一次諧振頻率為1GHz，在普通板材的情況下，1GHz正弦波波長為6000mil
，這個stub長度應該為1500mil。



於是小陳很自信的回答道：任何的阻抗不連續，包括stub等，都會引起相應長度的諧振。如圖中的1500mil的stub引起的就是一個諧振頻率為1+2n GHz的(de)諧(xie)振(zhen)。由(you)於(yu)實(shi)際(ji)加(jia)工(gong)會(hui)有(you)非(fei)常(chang)多(duo)的(de)阻(zu)抗(kang)不(bu)完(wan)全(quan)連(lian)續(xu)的(de)地(di)方(fang)
，可(ke)能(neng)我(wo)的(de)反(fan)諧(xie)振(zhen)點(dian)就(jiu)是(shi)另(ling)外(wai)一(yi)段(duan)長(chang)度(du)的(de)諧(xie)振(zhen)點(dian)
，導(dao)致(zhi)整(zheng)個(ge)頻(pin)帶(dai)上(shang)的(de)震(zhen)蕩(dang)看(kan)起(qi)來(lai)不(bu)明(ming)顯(xian)
，但(dan)是(shi)通(tong)常(chang)總(zong)體(ti)的(de)回(hui)損(sun)要(yao)比(bi)理(li)想(xiang)中(zhong)的(de)大(da)一(yi)些(xie)。



小陳以為收到的會是鮮花和掌聲
，沒想到熱心網友P回複道：分析的很在理

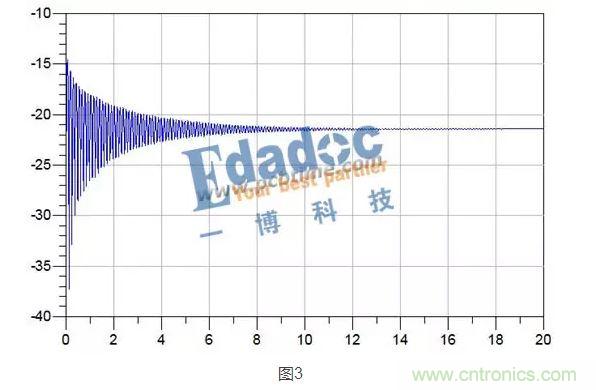

，但是這個結構是完全匹配且沒有任何stub的。並且展示了其通道的回損以示清白。

沒有stub，而且阻抗完全匹配，跟小陳想象中的完全不一樣啊！但是回損又比較大（高於20dB）,馬薩卡•••這是一對差分線裏的一跟單線的S參數
？不遵守遊戲規則啊！



好吧，小陳立馬回複道：如果是差分線的話，從回損來看，諧振周期為125MHz左右，推測線長大概在24inch（線長=諧振周期的半波長）。而插損的諧振是由於遠端串擾引起，而這個震蕩的周期跟串擾率有關。



當小陳滿心歡喜的覺得這次對了的時候，網友S出現了：“不好意思
，我出問題的走線是單線，也沒有stub
，阻抗匹配也非常好
，震蕩的原因是因為我的端口阻抗設置錯了，導致來回反射引起的震蕩。”



小陳： ••••••



看來這絲不好抽，繭也沒那麼容易剝啊。分析問題之前還是要問清楚各個方麵的情況再下結論，然後還要學會使用名言：“it depends”。
