ESD
，也就是我們常說的靜電釋放(Electro-Static discharge)。靜電是一種自然現象，通常通過接觸、摩擦
、電器間感應等方式產生，其特點是長時間積聚、高電壓(可以產生幾千伏甚至上萬伏的靜電)
、低電量、小電流和作用時間短的特點。對於電子產品來說，如果ESD設計沒有設計好，常常造成電子電器產品運行不穩定，甚至損壞。

　

　

既然靜電這麼大的為危害，我們如何進行防護呢?我們在進行靜電防護設計時通常分三步走：防止外部電荷流入電路板而產生損壞;防止外部磁場對電路板產生損壞;防止靜電場產生的危害。

　　

在實際電路設計中我們會采用以下幾種方法的一種或幾種來進行靜電保護：

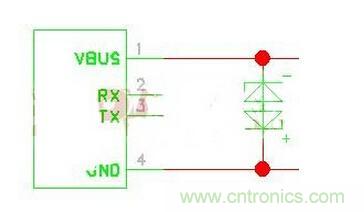

    1、雪崩二極管來進行靜電保護。



       zheyeshishejizhongjingchangyongdaodeyizhongfangfa，dianxingzuofajiushizaiguanjianxinhaoxianbinglianyixuebengerjiguandaodi。gaifashiliyongxuebengerjiguankuaisuxiangyingbingqiejuyouwendingqianweidenengli
，keyizaijiaoduandeshijianneixiaohaojujidegaodianyajinerbaohudianluban。



　　

    2
、使用高壓電容進行電路保護。

　　

       該做法通常將耐壓至少為1.5KV的陶瓷電容放置在I/O連(lian)接(jie)器(qi)或(huo)者(zhe)關(guan)鍵(jian)信(xin)號(hao)的(de)位(wei)置(zhi)，同(tong)時(shi)連(lian)接(jie)線(xian)盡(jin)可(ke)能(neng)的(de)短(duan)，以(yi)便(bian)減(jian)小(xiao)連(lian)接(jie)線(xian)的(de)感(gan)抗(kang)。若(ruo)采(cai)用(yong)了(le)耐(nai)壓(ya)低(di)的(de)電(dian)容(rong)，會(hui)引(yin)起(qi)電(dian)容(rong)的(de)損(sun)壞(huai)而(er)失(shi)去(qu)保(bao)護(hu)的(de)作(zuo)用(yong)。

　　

    3、采用鐵氧磁珠進行電路保護。

　　

       鐵氧磁珠可以很好的衰減ESD電流
，並且還能抑製輻射。當麵臨著兩方麵問題時，一個鐵氧磁珠會時一個很不錯的選擇。

　　

    4、火花間隙法。

　　

       zhezhongfangfashizaiyifencailiaozhongkandaode
，jutizuofashizaitongpigouchengdeweidaixiancengshiyongjianduanxianghuduizhundesanjiaotongpigoucheng，sanjiaotongpiyiduanlianjiezaixinhaoxian，lingyigesanjiaotongpilianjiedi。dangyoujingdianshihuichanshengjianduanfangdianjinerxiaohaodianneng。

　　

    5、采用LC濾波器的方法進行保護電路。

　　

       LC組成的濾波器可以有效的減小高頻靜電進入電路。電感的感抗特性能很好的抑製高頻ESD進入電路，而電容有分流了ESD的高頻能量到地。同時，該類型的濾波器還可以圓滑信號邊緣而較小RF效應

，性能方麵在信號完整性方麵又有了進一步的提高。

　　

    6
、多層板進行ESD防護。

　　

       當資金允許的情況下，選擇多層板也是一種有效防止ESD的一種手段。在多層板中，由於有了一個完整的地平麵靠近走線，這樣可以使ESD更加快捷的耦合到低阻抗平麵上，進而保護關鍵信號的作用。

　　

    7、電路板外圍留保護帶的方法保護法。

　　

       這(zhe)種(zhong)方(fang)法(fa)通(tong)常(chang)是(shi)在(zai)電(dian)路(lu)板(ban)周(zhou)圍(wei)畫(hua)出(chu)不(bu)加(jia)組(zu)焊(han)層(ceng)的(de)走(zou)線(xian)。在(zai)條(tiao)件(jian)允(yun)許(xu)的(de)情(qing)況(kuang)下(xia)將(jiang)該(gai)走(zou)線(xian)連(lian)接(jie)至(zhi)外(wai)殼(ke)，同(tong)時(shi)要(yao)注(zhu)意(yi)該(gai)走(zou)線(xian)不(bu)能(neng)構(gou)成(cheng)一(yi)個(ge)封(feng)閉(bi)的(de)環(huan)
，以(yi)免(mian)形(xing)成(cheng)環(huan)形(xing)天(tian)線(xian)而(er)引(yin)入(ru)更(geng)大(da)的(de)麻(ma)煩(fan)。

　　

    8、采用有鉗位二極管的CMOS器件或者TTL器件進行電路的保護。

　　

        這種方法是利用了隔離的原理進行電路板的保護，由於這些器件有了鉗位二極管的保護
，在實際電路設計中減小了設計的複雜度。

　　

    9、多采用去耦電容。

　　

        這些去耦電容要有低的ESL和ESR數值，對於低頻的ESD來說，去耦電容減小了環路的麵積，由於其ESL的作用使電解質作用減弱，可以更好的濾除高頻能量。

　　

總之，ESD雖然可怕，甚至會帶來嚴重後果
，但是，隻有保護好電路上電源和信號線，那麼就能有效的防止ESD的電流流入PCB中。
