專家教你如何計算一個繼電器保護電路？
發布時間：2015-03-20 責任編輯：sherryyu
【導讀】繼電器baohudianludajiashuxima？yibancongshidianlushejidegongchengshidouhuiyujiandianlubaohudesheji，danshiruhequjisuanyigedianlubaohune？kongpabushihenduorenzhidao，zheliyiweigaorenzhuanmenlaijiaodajiaruhejisuanyigejidianqibaohudianlu？

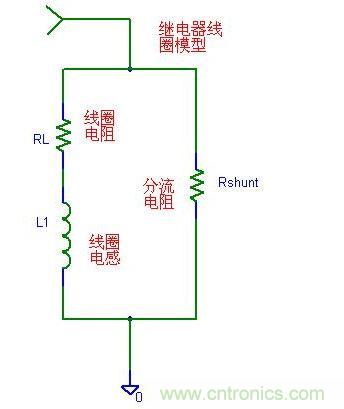

談了很多定性的東西，現在做一個例子介紹一下，如何計算放電的能量。
這裏shunt電阻不一定是有的，不過可以先考慮。

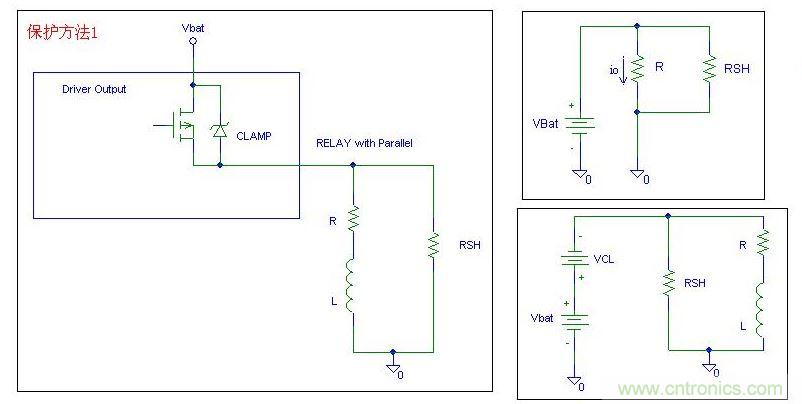

保護方法1

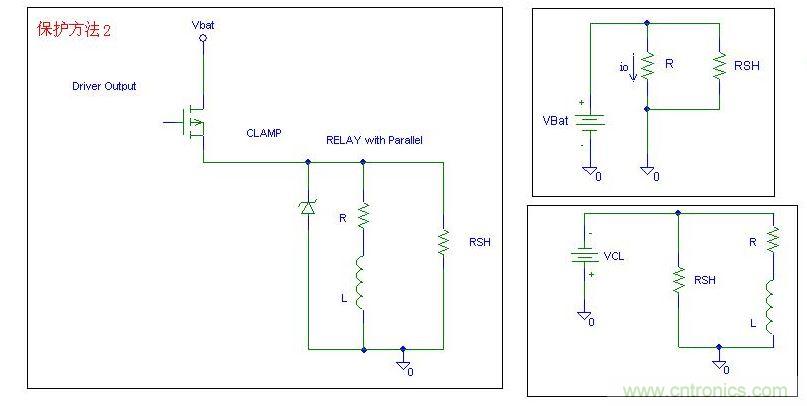

保護方法2
計算保護方法1：

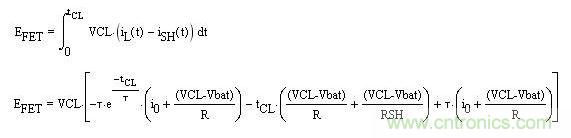

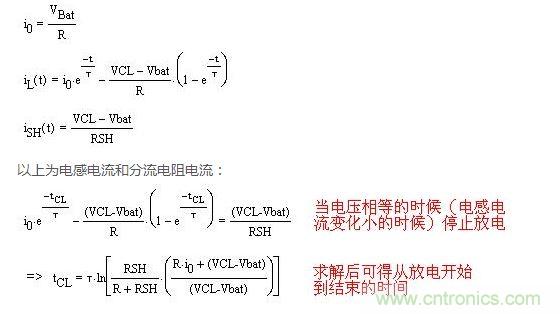

用拉普拉斯變換或者一階放電公式都可以用來求：

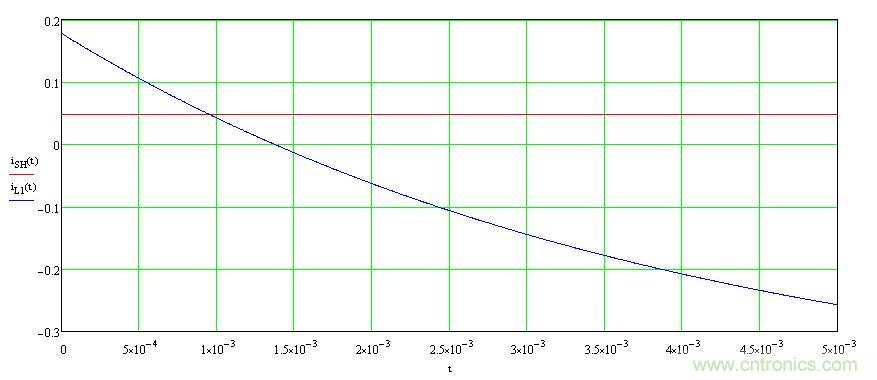

從圖上也可以看出時間。
把這個能量和Zener管子最大能承受的能量比較可以得到一個結果。
補償方法2同樣分析。
如果沒有shunt電阻，終止條件為電感電壓-電阻電壓=zener的電壓。
