專家級別網友支招：如何來深度剖析欠壓電路

發布時間：2015-03-17 責任編輯：sherryyu

【導讀】欠qian壓ya電dian路lu設she計ji最zui為wei工gong程cheng師shi並bing不bu陌mo生sheng，欠qian壓ya電dian路lu設she計ji的de數shu字zi驗yan證zheng還hai是shi定ding性xing分fen析xi，有you點dian經jing驗yan和he知zhi識shi的de人ren都dou會hui，但dan是shi一yi旦dan欠qian壓ya電dian路lu設she計ji到dao誤wu差cha和he保bao護hu，這zhe個ge電dian路lu就jiu讓rang人ren算suan的de很hen糾jiu結jie，那na麼me如ru何he讓rang這zhe種zhong糾jiu結jie消xiao除chu呢ne？來lai看kan看kan專zhuan家jia網wang友you朋peng友you是shi如ru何he解jie決jue的de？

不過一旦欠壓電路設計到誤差和保護，這個電路就讓我算的很糾結，給大家看看過程。

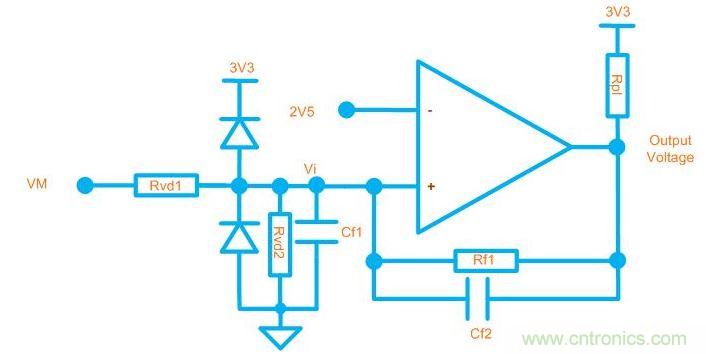

電路圖如下：

電路圖

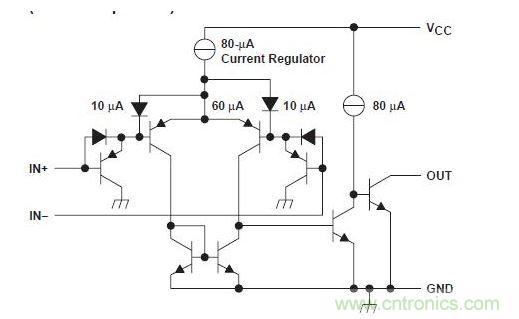

定義一下該比較器的結構：

比較器的結構

[page]

這樣就可以把它轉換成模型

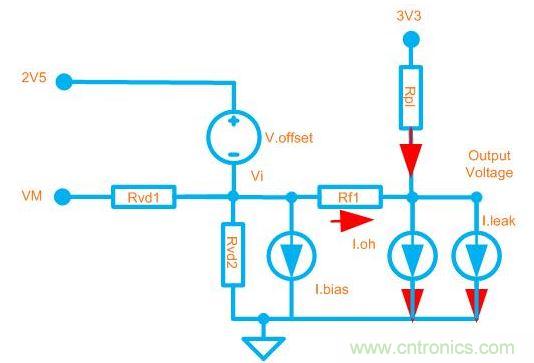

1.計算輸入電壓H=>L轉換過程的門限

計算輸入電壓H=>L轉換過程的門限

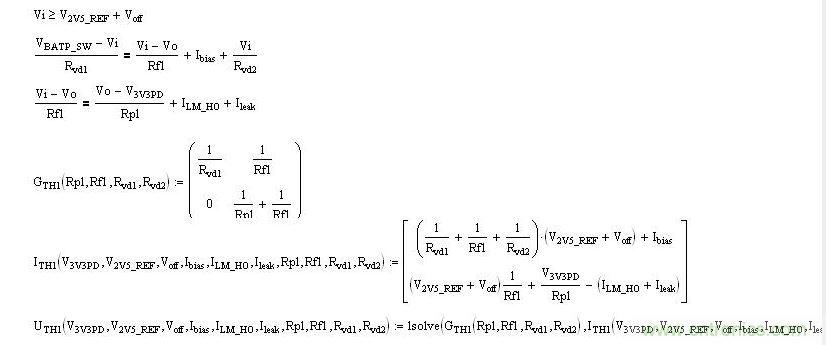

計算過程：

計算過程

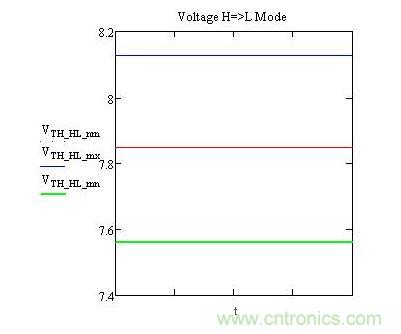

結果：

[page]

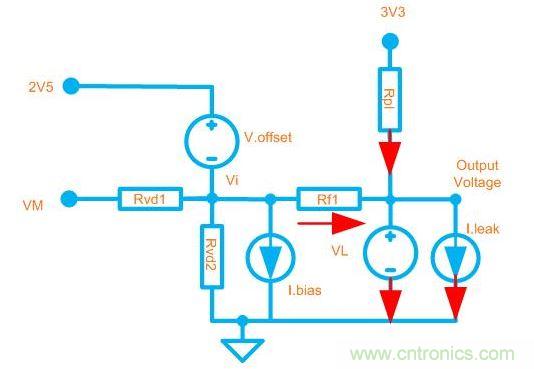

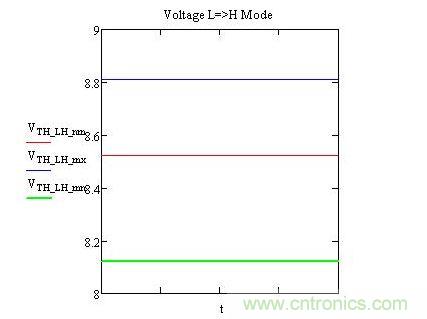

2.計算輸入電壓L=>H轉換過程的門限

算輸入電壓L=>H轉換過程的門限

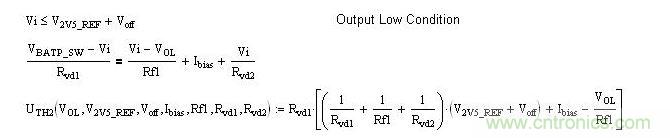

計算方法：

計算方法

結果：

[page]

3.計算輸出電壓的大小

3.1正常低電壓輸出的電壓

正常低電壓輸出的電壓

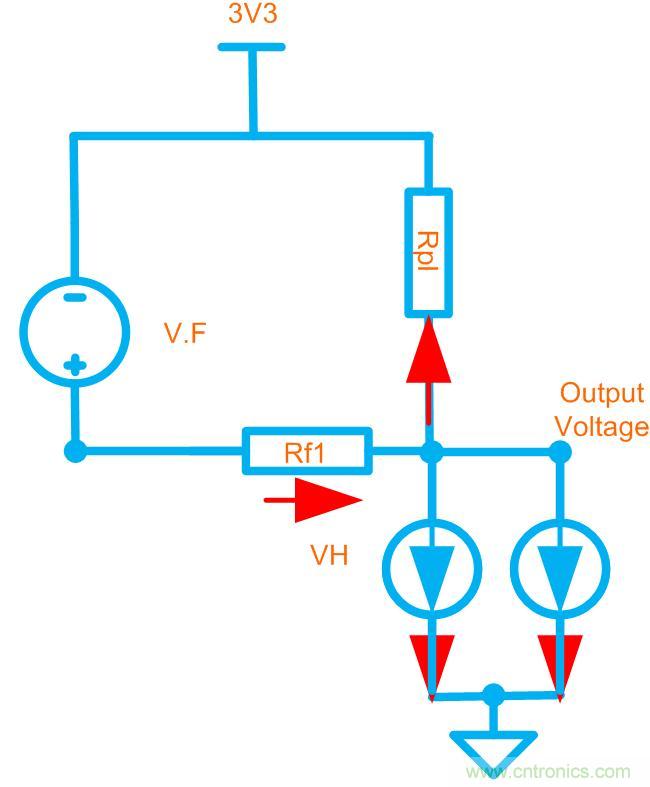

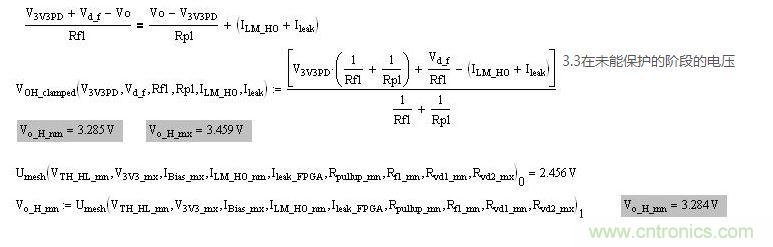

3.2高電壓嵌位保護的電壓

高電壓嵌位保護的電壓

高電壓嵌位保護的電壓
