zaidajiedidianliuxitongzhong，danxiangduanlushi，jiediduanludianliuhenda，xiangyingdejidianbaohuxunsujiangguzhangqiechu。yinci，zaijiedizhuangzhishangzhizaiduanshijianneichuxianguodianya，ergongzuorenyuancishichujizhuangzhiwaikedejihuihenxiao。kaolvdaocixitongdejiedidianliuyibandayu4000A，規定接地電壓不超過2000V，接地電阻不得超過0.5Ω。





小接地電流係統中發生單相接地時，允許繼續運行一段時間（一般為2h），因此，工作人員接觸帶電設備外殼的可能性較大。由於其接地電流相對不大
，所以接地電壓的規定也較低
，規程規定：高
、低壓裝置共用的接地裝置
，接地電壓不超過120V

；高壓裝置單獨用的接地裝置
，接地電壓不不大於250V。總的來說，接地電阻不應大於10Ω。

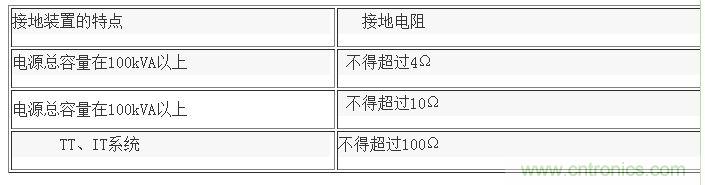

接地電阻的規定值



1
、對與總容量在100kVA以上的發電機或變壓器供電係統相連的接地裝置，接地電阻不應超過4Ω，以上係統有零線重複接地時

，每處的接地電阻不超過4Ω。



2、對與總容量在100kVA以下的發電機或變壓器供電係統相連的接地裝置，接地電阻不應超過10Ω，以上係統有零線重複接地時，每處的接地電阻不超過30Ω，且接地點不應少於3點。



3、對TT、IT係統中的用電設備的接地電阻，按接地電壓不高於50V計算，一般接地電阻不大於100Ω。



接地電阻的規定值
