我們知道
，在串行信號中串個AC耦合電容
，這個電容可以提供直流偏壓和過電流保護，但也會給鏈路帶了另一個問題PDJ(pattern-dependent jitter)。顧名思義
，這和碼型有關。我們的鏈路可以等效成高通RC電路

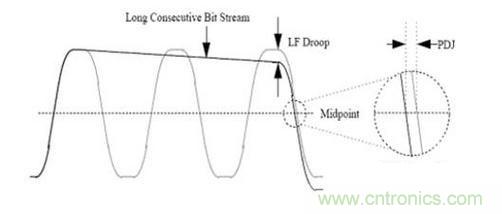

，當出現連續的“1”或“0”時，會出現下圖的直流壓降

，這不僅會影響眼高，還會造成PDJ。

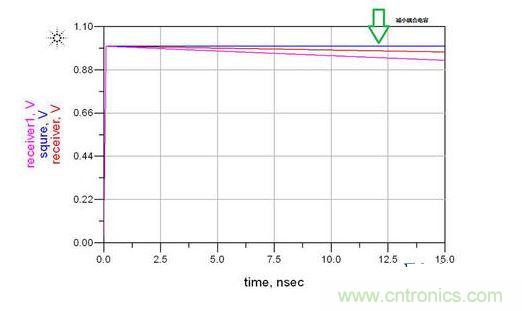

怎樣才能減小這個直流壓降呢?這和RC時間常數有關，RC值越大，能通過的直流分量就越多，直流壓降越小。由於鏈路中等效R是相對固定的，隻能調節耦合電容值了。如下圖電容值越大，壓降越小。



因為，實際安裝後的電容不是理想電容
，除了ESR,ESL
，還(hai)有(you)安(an)裝(zhuang)電(dian)感(gan)，所(suo)以(yi)就(jiu)存(cun)在(zai)一(yi)個(ge)串(chuan)聯(lian)諧(xie)振(zhen)頻(pin)率(lv)。電(dian)容(rong)在(zai)此(ci)頻(pin)率(lv)之(zhi)前(qian)呈(cheng)容(rong)性(xing)，之(zhi)後(hou)呈(cheng)感(gan)性(xing)。電(dian)容(rong)值(zhi)越(yue)大(da)
，諧(xie)振(zhen)頻(pin)率(lv)越(yue)小(xiao)
，電(dian)容(rong)在(zai)較(jiao)低(di)頻(pin)率(lv)就(jiu)會(hui)呈(cheng)現(xian)感(gan)性(xing)，這(zhe)樣(yang)會(hui)造(zao)成(cheng)信(xin)號(hao)高(gao)頻(pin)分(fen)量(liang)衰(shuai)減(jian)增(zeng)大(da)，同(tong)樣(yang)會(hui)使(shi)眼(yan)高(gao)減(jian)小(xiao)
，上(shang)升(sheng)沿(yan)變(bian)緩(huan)，jitter增加。



所以選值時要綜合以上兩點考量，一般業界都推薦0.01uF~0.2uF
，最常見的就是0.1uF的電容。封裝的選擇不建議使用大於0603的封裝

，最好是0402的。
