muqiansuoyoushishoudesanyunfangyibiaofangdaqijintigongledanduanshuchu，erchafenshuchudeyibiaofangdaqikeshixuduoyingyongcongzhongshouyi。quanchafenyibiaofangdaqijuyouqitadanduanshuchufangdaqisuomeiyoudeyoushi，tajuyouhenqiangdegongmozaoshengyuankangganraoxing，kejianshaoercixieboshizhenbingtigaoxinzaobi
，haiketigongyizhongyuxiandaichafenshuruADC連接的簡單方式。

　　

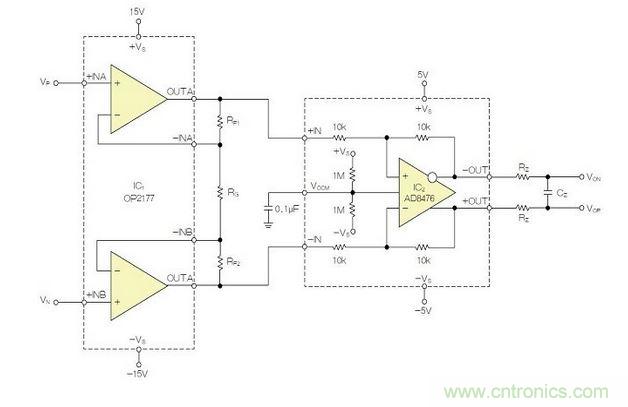

圖顯示了低功耗全差分儀表放大器電路的實現方式

低功耗全差分儀表放大器

　　

　　

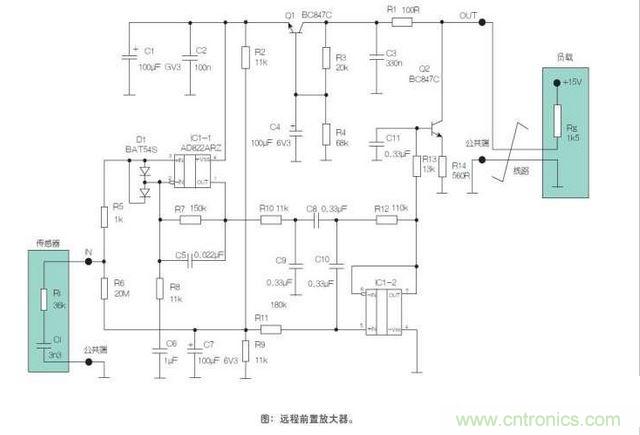

本設計實例實現了一種遠程傳感器前置放大器（如用於壓電式傳感器），其可通過單個導線對或同軸電纜傳輸信號和電能。AD822ARZ是一個真正的單電源供電運算放大器

，其具有軌到軌輸出
、極低的輸入電流和低頻噪聲，適合與高阻抗信號源同時工作。AD822具有5V的單電源供電能力，這使其成為本設計實例的佳選。

　　

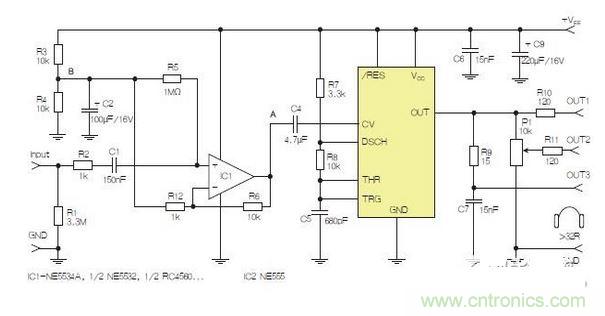

廣受歡迎的555定時器可用作樂器或其他應用的PWM/D類放大器。其可在4.5V～16V的電源電壓範圍內工作，並可輸出200mA的驅動電流。音頻信號被傳送至555定時器的CV（ 控製電壓）引腳。本設計實例為耳機和音頻線路提供兩個簡單、便宜的驅動器。這兩個驅動器針對電吉他和小提琴設計
，但也可適用於更多其他應用。對於這樣的簡單應用而言
，噪聲和總諧波失真（THD）並不是重點考慮因素，因此並未對這兩個數值進行測量。

含運算放大器和NE555定時器的耳機和音頻線路驅動器。也可以使用CMOS版本（如LMC555），但輸出電流較低。其優點為工作頻率較高。
