由於LED zhaomingdianyuanyibandoushikaiguandianyuan，erkaiguandianyuanyibandouhuishiyongjiaodadedianronglvbo

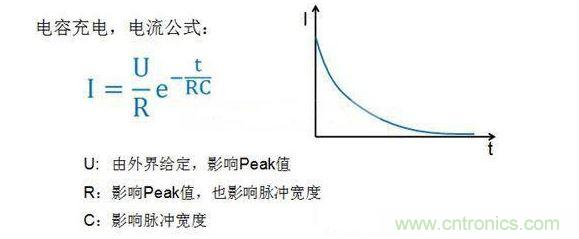

，youyukaijishunjiandianrongchongdianerxingchengyigejiaodadedianliujianfeng。conglilunshanglaikan，dianrongchongdiandeyingxiangyinsuyou3個：



由於LED照明電路，在整流橋之前比較類似，所以針對LED照明輸入電路來逐一分析影響因素：

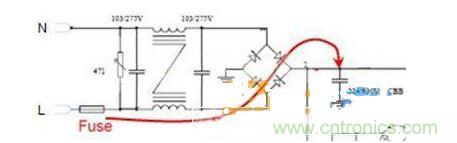

Fuse、 PCB走線、整流橋
，此3部分隻影響參數R。如果總阻抗增加，會降低Peak值，同時增加脈衝寬度。MOV，無影響
；X電容，會影響C和R，但是與濾波電 容相比，X電容往往非常小，可以忽略不計。所以也可以認為無影響。電感，本身帶有阻抗與電感;所以一方麵影響脈衝的Peak，另外也會起到延長脈衝的作 用。在實際使用中，影響比較大一些。



濾波電容，由於電容量與ESR的存在，導致濾波電容的大小和種類的不同
，開機脈衝的Peak與實際寬度也不一樣。濾波電容是實際使用中對於開機脈衝影響最大的電源元件。


PFC：帶有PF值要求的電路，往往使用更小的濾波電容，同時還會存在補償電路，所以開機脈衝往往非常小。



由於電網電壓是正弦波

，隨著相位的不同，電源的開機脈衝也不同

，所以我們選擇在90°相位情況下測試。



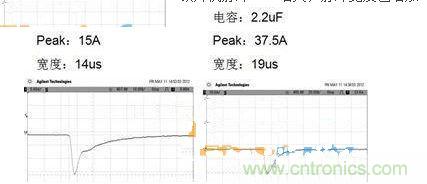

（1）電容增大
，由於ESR和容量的共同影響，導致開機脈衝Peak增大，脈衝寬度也增加。

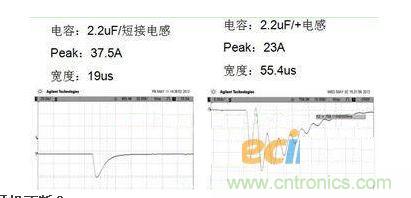

（2）使用色碼電感後
，由於阻抗與電感的共同作用，改變了波形的形狀
，同時降低了脈衝的Peak電流值。

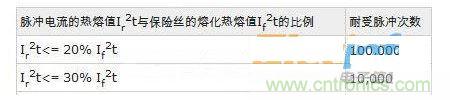

每次脈衝衝擊保險絲，保險絲都會受到一定的損傷，經過多次反複衝擊保險絲就會熔斷。以下為AEM產品耐受衝擊次數的表格：

如果要保證保險絲承受10萬次的電源開機脈衝衝擊而不斷，那麼要選擇保險絲的I2t開機脈衝能量的5倍以上。以2.2uF電容無電感的脈衝波形為例，計算開機脈衝能量=(37.5)2*0.000019*1/2=0.013，隻要選擇保險絲I2t ，0.065(0.013*5)即可保證保險絲可承受冷開機情況下10萬次脈衝。如果考慮熱開機情況，那麼需要考慮溫度折減係數，以AEM產品為例
，在 105℃狀態下，大約隻折減80%
，也就是說，如果要達到熱開機10萬次，保險絲不斷
，那麼隻要選擇保險絲的I2t）0.081(0.065/80%)。



有很多工程師朋友因為使用習慣而較多的采用慢斷型保險絲，實際上對於LED照明來說快慢斷保險絲均可滿足要求，隻要在選型的時候注意保證保險絲的I2t開機脈衝的6.5倍即可保證熱開機10萬次不斷。
