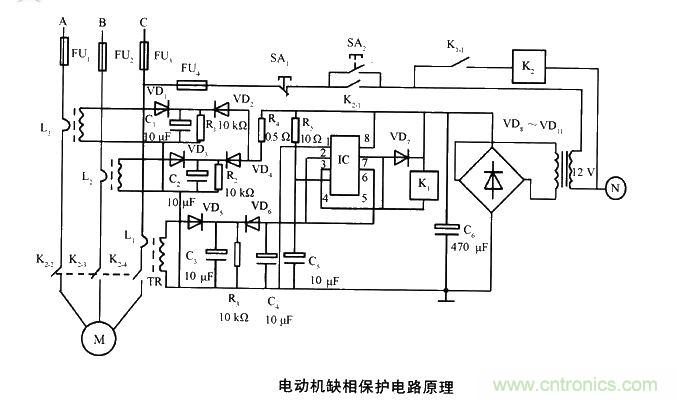

電動機缺相保護電路原理圖：

M是三相電動機，A、B、C是三相供電線路
，N是中線。L1、L2
、L3是3個電流互感器。TR是供NE555工作的小功率降壓電源變壓器。由IC構成的單穩延時電路，是受三相電流互感器輸出控製。K1是小功率繼電器，用於控製交流接觸器K2。SA1是手動斷電按鈕開關，SA2是手動通電按鈕開關。C1～C5均為10 uF／25 V電容。C 4 7 0 pF／ 1 6 V。



正常情況下，SA2按通後Κ
，吸動向M提供三相電。同時，IC加直流電源電壓12 V，其2腳與4腳
、6腳電位由於C5的充電而使電位上升，3腳與7腳輸出低電平
，K1吸動，K2也吸動。過0．1s左右
，IC的2腳、6腳及4腳充電至高電平，K1和K2繼續吸動
，向M供三相平衡電。這時L1至L3初級分別流過三相電流，各自次級有輸出電壓
，使IC的2腳與6腳保持高電平，因此保護電路不動作
，不影響M正常運行。



如果三相供電隻要有一相缺失時
，L1至L3的次級相應有零電壓出現。這樣就會使IC的2腳與6腳始終為低電平
，因此3腳與7腳輸出高電平，使K1和K2相繼釋放，M斷電得到保護。
